Gardena R50Li Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für R50Li:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

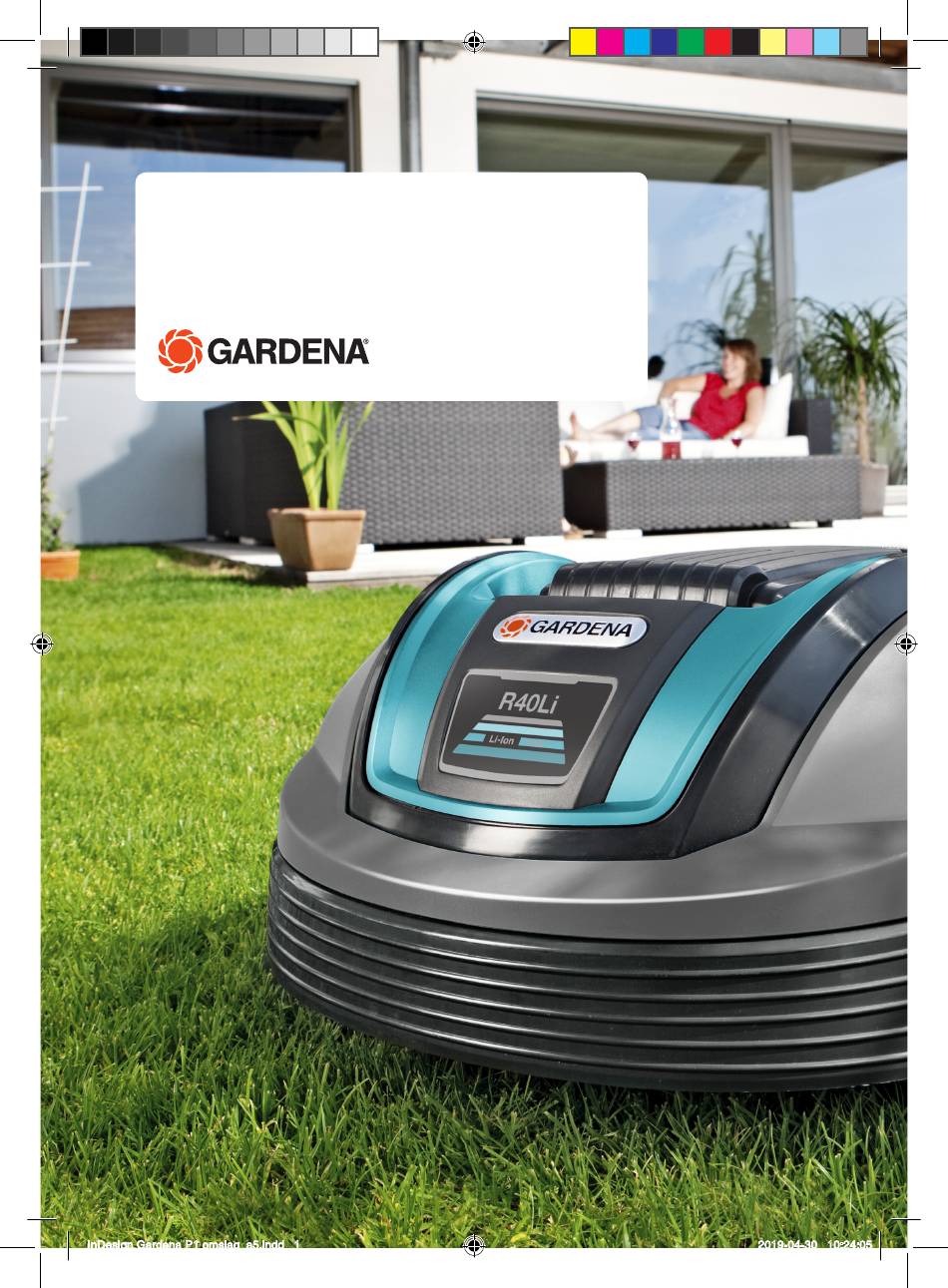

Bedienungsanleitung
R38Li, R40Li, R45Li, R50Li,
R70Li, R80Li
gardena.com
InDesign Gardena P1 omslag_a5.indd 1
2019-04-30 10:24:05
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gardena R50Li

Inhaltszusammenfassung für Gardena R50Li

  • Seite 1 Bedienungsanleitung R38Li, R40Li, R45Li, R50Li, R70Li, R80Li gardena.com InDesign Gardena P1 omslag_a5.indd 1 2019-04-30 10:24:05...

  • Seite 2: Inhaltsverzeichnis

    2 Sicherheit 8 Technische Angaben 2.1 Sicherheitsdefinitionen......10 8.1 Technische Daten: R38Li, R40Li, R45Li.. 51 2.2 Allgemeine Sicherheitshinweise....10 8.2 Technische Daten: R50Li, R70Li, R80Li.. 53 2.3 Sicherheitshinweise für den Betrieb..12 9 Gewährleistung 3 Installation 9.1 Garantiebedingungen.......55 3.1 Einführung – Installation......16 10 EG-Konformitätserklärung...

  • Seite 3: Produktbeschreibung

    PIN-Code: Produktregistrierungsschlüssel: Die Seriennummer findet sich auf dem Produkttypenschild und auf dem Produktkarton. • Verwenden Sie die Seriennummer, um Ihr Produkt auf www.gardena.com zu registrieren. 1.1.1 Support automatisch. Das Aufsammeln des Grases ist nicht erforderlich. Wenden Sie sich an Ihren GARDENA- Servicehändler, um Support für das GARDENA-...

  • Seite 4: Gerätübersicht

    1.2 Gerätübersicht Die Zahlen in der Darstellung stehen für: Klingenteller 10. Chassisgehäuse mit Elektronik, Akku und Gehäuse Motoren Abdeckklappe für Display, Tastatur und 11. Hauptschalter Schnitthöheneinstellung 12. Hinterrad Stopptaste 13. Ladekontakte Ladekontakte 14. Tastatur LED für die Anzeige von Funktion und 15.

  • Seite 5: Symbole Auf Dem Gerät

    18. Verbinder zum Anschließen des WARNUNG: Lesen Sie Schleifenkabels an die Ladestation die Betriebsanleitung, be- 19. Haken vor Sie das Gerät in Be- trieb nehmen. 20. Verbinder für Schleifenkabel 21. Schrauben zum Befestigen der Ladestation WARNUNG: Deaktivieren 22. Zusätzliche Klingen Sie das Gerät, bevor Sie 23.

  • Seite 6: Symbole Auf Dem Display

    Es ist nicht zulässig, dieses Gerät über Die Installationsfunktion ermöglicht den normalen Hausmüll zu entsorgen. manuelle Einstellungen der Stellen Sie sicher, dass das Gerät in Installation. Übereinstimmung mit den örtlich geltenden Regelungen entsorgt wird. Mit der Einstellungen-Funktion werden die allgemeinen Einstellungen für das Das Chassis enthält Bauteile, die Gerät eingestellt.

  • Seite 7: Überblick Über Die Menüstruktur R38Li, R40Li, R45Li, R50Li

    1.6 Überblick über die Menüstruktur R38Li, R40Li, R45Li, R50Li Timer Timer Start-/Stopp- Start-/Stopp- Arbeitstage zurück- zeit 1 zeit 2 setzen Sicherheit PIN-Code Sicherheitsebene Neues ändern Schleifen- signal Niedrig Mittel Hoch Einstellungen ECO- Zeit & Datum Sprache Land Displaybe- Fernstart Anleitung Kundeneinst.

  • Seite 8: Überblick Über Die Menüstruktur R70Li, R80Li

    1.7 Überblick über die Menüstruktur R70Li, R80Li Timer Start-/Stopp- Start-/Stopp- Arbeitstage Timer zeit 1 zeit 2 zurück- setzen Installation Korridorbreite Fernstart 1 Fernstart 2 Testein- Kabelüberfahrt stellungen Kleinste Mittel Größte Test einwärts Test auswärts Breite Breite Fernstart 1 Fernstart 2 Häufigkeit Entfernung Selten...

  • Seite 9: Display

    1.8 Display Das Display des Geräts zeigt Informationen und Einstellungen des Geräts an. Wenn Sie auf das Display zugreifen möchten, drücken Sie die STOP-Taste. 1.9 Bedienfeld Die Tastatur besteht aus vier Tastenblöcken: Start • Mit der START-Taste wird das Produkt eingeschaltet.

  • Seite 10: Sicherheit

    2 Sicherheit 2.1 Sicherheitsdefinitionen Materialien oder in der Umgebung besteht. Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von 2.2 Allgemeine Sicherheitshinweise Verletzung oder Tod des Bedieners...
  • Seite 11 2.2.1 WICHTIG. VOR GEBRAUCH SORGFÄLTIG DURCHLESEN. ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN Der Bediener ist für Unfälle und Gefahren verantwortlich, die an anderen Personen oder deren Eigentum entstehen. Der Gebrauch des Geräts durch Personen (einschließlich Kin- dern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen (und somit kein sicherer Umgang mit dem Produkt gewährleistet werden kann) oder denen es an der erforderlichen Erfahrung und Kenntnissen mangelt, ist unters-...

  • Seite 12: Sicherheitshinweise Für Den Betrieb

    Rasenmäher! Halten Sie sich von dem Gerät WARNUNG: Das fern! Kinder müssen beaufsichtigt werden! Produkt kann bei unsachgemäßem Warning! Automatic lawnmower! Keep away from the machine! Supervise children! Gebrauch eine Gefahr darstellen. Warning! Automatic lawnmower! WARNUNG: Benutzen Keep away from the machine! Supervise children! Sie das Gerät nicht, wenn sich Personen,...

  • Seite 13: Sicherheit Im Umgang Mit Batterien

    Rasensprenger und Gerät nicht gleichzeitig in Betrieb sind. Siehe Vornehmen der Timer- Einstellungen auf Seite 24 . • GARDENA übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Gerät und anderen kabellosen Systemen wie Fernbedienungen, Sendern, im Boden verlegten elektrischen Umzäunungen von Viehweiden o.

  • Seite 14: Bei Gewitter

    Prüfen der grundlegenden festgelegt. Siehe Austauschen der Klingen, in Stellung Einstellungen auf Seite 23 . befinden. Stellen Sie den Hauptschalter auf Position ACHTUNG: Reinigen Sie das Produkt weder mit einem Hochdruckreiniger noch unter fließendem Wasser. Verwenden Sie keine Lösungsmittel zur Reinigung. Halten Sie dabei das Produkt am Griff an ACHTUNG: Ziehen Sie den Stecker, der Unterseite stets so, dass der...
  • Seite 15 Ladestation sind mit „R“, „L“ und „GUIDE“ gekennzeichnet. Trennen Sie alle angeschlossenen Kabel und das Netzgerät. Schließen Sie alle Kabel und das Netzgerät wieder an, wenn die Gewittergefahr vorbei ist. Es ist wichtig, dass jedes Kabel wieder an der richtigen Stelle angeschlossen wird. 968 - 001 - 13.05.2019 Sicherheit - 15...

  • Seite 16: Installation

    Originalersatzteile und führen. Originalinstallationsmaterial. 3.3.1 Finden der richtigen Position für die Ladestation Hinweis: Weitere Informationen zur Installation finden Sie unter www.gardena.com. • Vor der Ladestation müssen mindestens 3 m/9.8 ft. frei bleiben. • Rechts und links von der Ladestation 3.2 Vor der Installation der Kabel müssen mindestens 1.5 m/4.9 ft frei bleiben.
  • Seite 17 3.3.3 Finden der richtigen Position für das Begrenzungskabel Das Begrenzungskabel muss als Schleife um den Arbeitsbereich verlegt werden. Sensoren im Gerät erkennen, wenn sich das Gerät dem Begrenzungskabel nähert, und das Gerät wählt eine andere Richtung aus. ACHTUNG: Grenzt der Arbeitsbereich an Gewässer, Abhänge, Abgründe oder öffentliche Straßen, muss das Begrenzungskabel eine Schutzwand...

  • Seite 18: Verlegen Des Begrenzungskabels An Einem Hang

    Hinweis: Wenn das Steinpflaster mindestens 30 cm/12 Zoll breit ist, verwenden Sie die Über Schleife Werkseinstellung der Funktion fahren (R70Li / R80Li) zum Schneiden des Rasens neben dem Steinpflaster. ACHTUNG: Nehmen Sie das Gerät nicht auf Kies in Betrieb. • Wenn Sie eine Insel erstellen, verlegen Sie das Begrenzungskabel, das zu der Insel und von ihr weg verläuft, eng beieinander (E).

  • Seite 19: Erstellen Einer Insel

    Abstand zum Abhang auf ebenem ACHTUNG: Überkreuzen Sie Untergrund. keinen Teil des Begrenzungskabels mit einem anderen. Die Abschnitte des Begrenzungskabels müssen parallel liegen. >15% ACHTUNG: Verlegen Sie das Leitkabel nicht über das Begrenzungskabel, zum Beispiel ein Begrenzungskabel, das zu einer Insel führt. •...
  • Seite 20 • Verlegen Sie das Begrenzungskabel um den 3.3.5 Arbeitsbereichbeispiele Nebenbereich (B) herum, um eine Insel zu Erstellen einer Insel auf erstellen. Siehe Seite 19 . Hinweis: Das Begrenzungskabel muss als Schleife um den gesamten Arbeitsbereich (A + B) verlegt werden. Hinweis: Wenn das Gerät im Nebenbereich mäht, muss der MAN -Modus ausgewählt...

  • Seite 21: Installation Des Geräts

    3.4 Installation des Geräts Verschlusskappe eingefügt oder entfernt wurde. 3.4.1 Installieren der Ladestation Befestigen Sie das Niederspannungskabel WARNUNG: Beachten Sie nationale mit Haken im Boden oder verlegen Sie es Vorschriften über elektrische unterirdisch. Siehe Positionieren des Kabels Sicherheit. mit Haken auf Seite 22 oder Unterirdisches Verlegen des Begrenzungskabels oder des Leitkabels auf Seite 22 .

  • Seite 22: Installieren Des Leitkabels

    Schneiden Sie das Begrenzungskabel durchsichtigen Teil des Verbinders 1-2 cm/0.4-0.8 Zoll über jeder sehen können. Anschlussklemme ab. Drücken Sie den Knopf am Verbinder Drücken Sie die rechte Anschlussklemme mit einer Universalzange. auf den Metallstift der Ladestation mit der Markierung „R“. ACHTUNG: Verzwirbelte Drücken Sie die linke Anschlussklemme auf Kabelenden oder eine mit...

  • Seite 23: Verlängern Des Begrenzungskabels Oder Des Leitkabels

    Korridor eingestellt, um das Risiko der Spurenbildung im Rasen zu minimieren. Siehe Einstellen der Funktion „Anleitung Kalibrierung“ (R38Li, R40Li, R45Li, R50Li) auf Seite 28 . Hinweis: Das Gerät fährt immer links vom Leitkabel (von der Blickrichtung zur Ladestation aus gesehen).

  • Seite 24: Vornehmen Der Geräteeinstellungen

    R40Li 33/39 Verwenden Sie die Auswahl-Tasten, um durch die Menüstruktur zu navigieren und R45Li 38/45 Timer > Timer zurücksetzen . wählen Sie R50Li 42/50 OK . Drücken Sie R70Li 44/52 3.9.3 Installation (R70Li / R80Li) R80Li 47 / 56 Im Menü...
  • Seite 25 Fernstart - Leitkabel, wenn sich der Mäher an diesem Kabel Wählen Sie aus, wie oft die entlang von oder zur Ladestation bewegt. Der Funktion verwendet werden soll. Dabei gibt vom Gerät genutzte Bereich neben dem Kabel es 5 Möglichkeiten: wird Korridor genannt. •...

  • Seite 26: Testeinstellungen

    Drücken Sie die STOP-Taste, wenn das Funktion Niedrig Mittel Hoch Gerät sich in der Entfernung befindet, die Alarm Sie messen möchten. Die Entfernung wird im Display angezeigt. PIN-Anforde- 3.9.3.4 Testeinstellungen rung Testeinstellungen können Sie die Im Menü Sperrzeit Fernstart 1 und Fernstart 2 im Einstellungen für fraglichen Arbeitsbereich testen.

  • Seite 27: Neues Schleifensignal Erzeugen

    Verwenden Sie die Auswahl-Tasten, um die Einstellen des ECO-Modus Sicherheitsebene zu wählen. Führen Sie die in Zugreifen auf das Menü OK . auf Seite 24 beschriebenen Schritte 1 bis 3 Drücken Sie aus. 3.9.4.3 Neues Schleifensignal erzeugen Verwenden Sie die Auswahl-Tasten, um Das Schleifensignal wird zufällig ausgewählt, um durch die Menüstruktur zu navigieren und eine eindeutige Verbindung zwischen dem Gerät...
  • Seite 28 Leitkabel auf Seite 20 . OK . Drücken Sie 3.9.5.7 Einstellen der Funktion „Anleitung Korrigieren Sie die Installation, und führen Sie Kalibrierung“(R38Li, R40Li, R45Li, R50Li) Anleitung Kalibrierung erneut den Test über Anleitung Kalibrierung können Mit der Funktion durch, wenn der Test nicht bestanden wurde.

  • Seite 29: Löschen Sämtlicher

    3.9.5.8 Löschen sämtlicher Benutzereinstellungen Zugreifen auf das Menü Führen Sie die in auf Seite 24 beschriebenen Schritte 1 bis 3 aus. Verwenden Sie die Auswahl-Tasten, um durch die Menüstruktur zu navigieren und Einstellungen > Kundeneinst. wählen Sie zurücksetzen . Verwenden Sie die Auswahl-Tasten, um das OK .

  • Seite 30: Betrieb

    4 Betrieb 4.1 Hauptschalter WARNUNG: Lesen Sie vor der Inbetriebnahme Ihres Geräts die Start Sicherheitshinweise sorgfältig durch. Start WARNUNG: Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern. Halten Sie Schließen Sie die Abdeckung. mit Händen und Füßen stets einen Hinweis: Befindet sich das Gerät in der sicheren Abstand zum Gerät, solange Ladestation, wird es die Ladestation erst dann...

  • Seite 31: Stoppen Des Geräts

    Gerät. GARDENA R38Li Das Gerät hält an und der Klingenmotor kommt zum Stillstand. GARDENA R40Li GARDENA R45Li GARDENA R50Li GARDENA R70Li GARDENA R80Li 4.6.2 Beispiel 1 4.5 Ausschalten des Geräts Dieses Beispiel gilt für Geräte mit einem festgelegten Arbeitsbereich von 500 m Drücken Sie die STOP-Taste oben am...

  • Seite 32: Aufladen Des Akkus

    bleibt dort bis 08:00 Uhr. Dann beginnt es erneut 24 Std. zu mähen. 24 Std. Beispiel: Ein festgelegter Arbeitsbereich von 500 m Beispiel: Ein festgelegter Arbeitsbereich von Betrieb, A + C = max. Stunden 500 m Laden/Standby, B + D = min. Stunden 12 Betrieb, A = max.

  • Seite 33: Einstellen Der Schnitthöhe

    4.8 Einstellen der Schnitthöhe Die Schnitthöhe kann zwischen MIN (2 cm/ 0.8 Zoll) und MAX (5 cm/2 Zoll) eingestellt werden. Hinweis: In der ersten Woche nach einer Neuinstallation muss die Schnitthöhe auf MAX eingestellt werden, damit das Schleifenkabel nicht beschädigt wird. Danach kann die Schnitthöhe schrittweise alle zwei Wochen gesenkt werden, bis die gewünschte Schnitthöhe erreicht ist.

  • Seite 34: Einführung - Wartung

    Es wird empfohlen, zur 55 . Reinigung eine Bürste zu verwenden. Bei der ersten Verwendung des Geräts sollten Von GARDENA ist ein spezielles Reinigungs- der Klingenteller und die Klingen einmal und Wartungskit als Zubehör erhältlich. Setzen wöchentlich überprüft werden. Wenn in dieser Sie sich mit dem GARDENA-Kundenservice in Zeit wenig verschlissen wurde, können...

  • Seite 35: Austausch Der Messer

    Ersetzen Sie abgenutzte oder beschädigte Teile 5.4 Firmware-Update aus Sicherheitsgründen. Selbst wenn die Klingen Wird die Wartung durch den GARDENA- intakt sind, sollten sie für ein optimales Kundenservice durchgeführt, werden verfügbare Mähergebnis und geringen Energieverbrauch Firmware-Updates für das Gerät vom regelmäßig ausgetauscht werden.

  • Seite 36: Akku

    5.5 Akku Verwendung von Originalakkus gewährleistet werden Verwenden Sie WARNUNG: Laden Sie das Gerät nur keine nichtaufladbaren Batterien. mit einer Ladestation, die dafür vorgesehen ist. Eine inkorrekte Stellen Sie den Hauptschalter auf Position Verwendung kann zu elektrischen Schlägen, Überhitzung oder Austreten Stellen Sie die Schnitthöhe auf die von ätzender Flüssigkeit aus dem niedrigste Stufe ein.

  • Seite 37: Winterservice

    Stufe ein. 5.6 Winterservice Lassen Sie vor der Lagerung im Winter eine Wartung Ihres Geräts durch die zentrale Wartungsstelle von GARDENA vornehmen. Regelmäßiger Winterservice bewahrt den guten Zustand des Geräts und schafft die besten Bedingungen für die neue Saison ohne Störungen.

  • Seite 38: Fehlerbehebung

    Symptombeschreibungen finden Sie auf www.gardena.com. 6.2 Fehlermeldungen Nachstehend folgt eine Liste der Fehlermeldungen, die auf dem Display des Geräts angezeigt werden können. Sollte die gleiche Meldung häufiger erscheinen, sollten Sie sich mit dem GARDENA- Kundenservice in Verbindung setzen. Meldung Ursache Maßnahme...
  • Seite 39 Nach 5 Fehlversuchen wird die ein. Sollten Sie den PIN-Code verges- Tastatur für fünf Minuten gesperrt. sen haben, nehmen Sie Kontakt zum GARDENA-Kundenservice auf. Kein Antrieb Das Gerät hat sich festgefahren. Befreien Sie das Gerät und beheben Sie die Problemursache. Falls die Ur- sache nasses Gras ist, warten Sie mit dem Einsatz des Geräts, bis der Rasen...
  • Seite 40 Meldung Ursache Maßnahme Blockiert in Lade- Ein Gegenstand behindert das Gerät Entfernen Sie den Gegenstand. station auf seiner Fahrt aus der Ladestation. Verkehrt Das Gerät neigt sich zu stark oder ist Drehen Sie das Gerät wieder richtig he- umgekippt. rum. Benötigt manuel- Das Gerät befindet sich im Betriebsmo- Stellen Sie das Gerät in die Ladestati-...
  • Seite 41 Meldung Ursache Maßnahme Sicherheitsfehler Vorübergehendes Elektronik- oder Starten Sie das Gerät neu. Firmwareproblem des Geräts. Elektrisches Prob- Falls das Problem weiterhin besteht, sollten Sie einen autorisierten Service- techniker hinzuziehen. Vorderer/Hinterer Schleifensensor Problem Problem Ladesys- Kippsensorprob- Temporäres Prob- Kurzzeitiges Akku- Vorübergehendes Akku- oder Firmwa- Starten Sie das Gerät neu.
  • Seite 42 Meldung Ursache Aktion Kein Schleifensig- Das Netzteil ist nicht angeschlossen. Kontrollieren Sie den Steckdosenan- schluss und prüfen Sie, ob der Fehler- stromschutzschalter ausgelöst wurde. Prüfen Sie, ob das Niederspannungs- Das Niederspannungskabel ist beschä- kabel unbeschädigt ist. Prüfen Sie digt oder nicht an die Ladestation ange- auch, ob es ordnungsgemäß...

  • Seite 43: Info-Meldungen

    6.3 Info-Meldungen Nachstehend folgt eine Liste der Info-Meldungen, die auf dem Display des Geräts angezeigt werden können. Sollte die gleiche Meldung häufiger erscheinen, sollten Sie sich mit dem GARDENA- Kundenservice in Verbindung setzen. Meldung Ursache Maßnahme Niedriger Batterie- Das Gerät findet die Ladestation nicht.

  • Seite 44: Anzeigelampe An Der Ladestation

    Leuchtet die Anzeigelampe an der Ladestation dauerhaft oder blinkt grün, weist dies auf eine vollständige und betriebsfähige Installation hin. Sollte die Lampe nicht dauerhaft grün leuchten, die Fehlersuche zu Rate ziehen. Weitere Hilfestellungen finden Sie auf www.gardena.com. Sollten Sie dennoch Hilfe benötigen, setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung. hell- Ursache Maßnahme...

  • Seite 45: Symptome

    Wenn Ihr Gerät nicht wie erwartet funktioniert, folgen Sie den nachfolgenden Anweisungen zur Fehlerbehebung. Auf www.gardena.com finden Sie eine Seite mit häufig gestellten Fragen (FAQs). Dort finden Sie auch detailliertere Antworten zu einer Vielzahl von Standardfragen. Sollten Sie noch immer keine Lösung für Ihr Problem gefunden haben, nehmen Sie Kontakt mit dem GARDENA-Kundenservice auf.
  • Seite 46 Symptome Ursache Maßnahme Das Gerät mäht Gras oder andere Gegenstände blo- Entfernen und reinigen Sie den Klin- Reinigen des Geräts zwischen den La- ckieren den Klingenteller. genteller. Siehe auf Seite 34 . dephasen in kürz- eren Zeiträumen Der Akku ist defekt. Tauschen Sie den Akku aus.

  • Seite 47: Unterbrechungen/Brüche Im Schleifenkabel Finden

    Symptome Ursache Maßnahme Uneinheitliches Das Gerät ist zu wenige Stunden am Verlängern Sie die Mähzeit. Siehe rechnen der Timer-Einstellung auf Sei- Schnittergebnis. Tag in Betrieb. te 24 . Die Form des Arbeitsbereiches macht Steuern Sie das Gerät in einen abgele- Fernstart für Fernstart 2 auf den Einsatz der Funktion...
  • Seite 48 Die folgende Methode funktioniert nicht bei aktiviertem ECO-Modus . Stellen Sie sicher, dass ECO-Modus deaktiviert ist. Siehe ECO- Modus auf Seite 27 . Prüfen, ob die Anzeigelampe an der Ladestation blau blinkt. Dies zeigt eine Unterbrechung in der Begrenzungsschleife Anzeigelampe an der Ladestation an.
  • Seite 49 Fahren Sie fort, bis nur noch ein kurzes Teilstück den Unterschied zwischen einer dauerhaft grün leuchtenden und einer blau blinkenden Anzeigelampe ausmacht. Folgen Sie dann den Anweisungen in Schritt 5 unten. Wenn Anzeigelampe weiterhin blau in Schritt 3 oben blinkt: Bringen Sie L und GUIDE zurück in die Originalposition.

  • Seite 50: Transport, Lagerung Und Entsorgung

    7 Transport, Lagerung und Entsorgung 7.1 Transport Die mitgelieferten Lithium-Ionen-Akkus entsprechen den Anforderungen des Gefahrgutrechts. • Beachten Sie sämtliche geltende nationale Vorschriften. • Beachten Sie für den gewerblichen Transport, darunter durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.

  • Seite 51: Technische Angaben

    8 Technische Angaben 8.1 Technische Daten: R38Li, R40Li, R45Li Maße R38Li R40Li R45Li Länge, cm/Zoll 58/22,8 58/22,8 58/22,8 Breite, cm/Zoll 46/18,1 46/18,1 46/18,1 Höhe, cm/Zoll 26/10,2 26/10,2 26/10,2 Gewicht, kg/Pfund 7,4/16,3 7,4/16,3 7,4/16,3 Elektrisches System R38Li R40Li R45Li Akku, Lithium-Ionen 18 V/2,1 Ah Art.-Nr. 586 57 62-02 586 57 62-02 586 57 62-02...
  • Seite 52 Geräuschemission als Schallleistung gemessen R38Li R40Li R45Li Gemessener Schallleistungspegel, dB (A) Garantierter Schallleistungspegel, dB (A) Schalldruck-Geräuschpegel am Ohr des Bedie- ners, dB (A) Die Geräuschemissionserklärung entspricht der Norm EN 50636-2-107:2015 Mähen R38Li R40Li R45Li Schneidsystem 3 rotierende Klingen Geschwindigkeit Klingenmotor, U/min 2900 2900 2900...

  • Seite 53: Technische Daten: R50Li, R70Li, R80Li

    8.2 Technische Daten: R50Li, R70Li, R80Li Maße R50Li R70Li R80Li Länge, cm/Zoll 58/22,8 58/22,8 58/22,8 Breite, cm/Zoll 46/18,1 46/18,1 46/18,1 Höhe, cm/Zoll 26/10,2 26/10,2 26/10,2 Gewicht, kg/Pfund 7,4/16,3 7,4/16,3 7,4/16,3 Elektrisches System R50Li R70Li R80Li Akku, Lithium-Ionen 18 V/2,1 Ah Art.-Nr.
  • Seite 54 Geräuschemission als Schallleistung gemessen R50Li R70Li R80Li Gemessener Schallleistungspegel, dB (A) Garantierter Schallleistungspegel, dB (A) Schalldruck-Geräuschpegel am Ohr des Benut- zers, dB (A) Die Geräuschemissionserklärung entspricht der Norm EN 50636-2-107:2015 Mähen R50Li R70Li R80Li Schneidsystem 3 rotierende Trennscheiben Geschwindigkeit Klingenmotor, U/min...

  • Seite 55: Gewährleistung

    9 Gewährleistung 9.1 Garantiebedingungen halten Sie die Quittung und die Seriennummer des Geräts bereit, wenn Sie mit dem GARDENA Die Garantie von GARDENA gewährleistet die Kundenservice Kontakt aufnehmen. Funktionsfähigkeit dieses Geräts für einen Zeitraum von 2 Jahren ab dem Kaufdatum. Die Garantie umfasst gravierende Material- und Herstellungsfehler.

  • Seite 56: Eg-Konformitätserklärung

    Elektromagnetische Verträglichkeit: GARDENA R40Li, GARDENA R45Li, GARDENA • ETSI EN 301 489-1 V2.2.0 R50Li, GARDENA R70Li, GARDENA R80Li mit Huskvarna, 2018-11-01 Seriennummern ab 2018 Woche 44 und weiter (die Jahreszahl und Woche wird im Klartext auf dem Typenschild angegeben, gefolgt von der...
  • Seite 57 968 - 001 - 13.05.2019 EG-Konformitätserklärung -...
  • Seite 58 58 - EG-Konformitätserklärung 968 - 001 - 13.05.2019...
  • Seite 59 968 - 001 - 13.05.2019 EG-Konformitätserklärung -...
  • Seite 60 Husqvarna Austria GmbH Industriezeile 36 4010 Linz Österreich +43 732 770101 485 service.gardena@husqvarnagroup.com www.gardena.com ORIGINALANWEISUNGEN Änderungen ohne vorherige Ankündigung vorbehalten. Copyright © 2019 GARDENA Manufacturing GmbH. All rights reserved. 114 07 28-51 2019-08-08 InDesign Gardena P1 omslag_a5.indd 2 2019-04-30 10:24:16...
