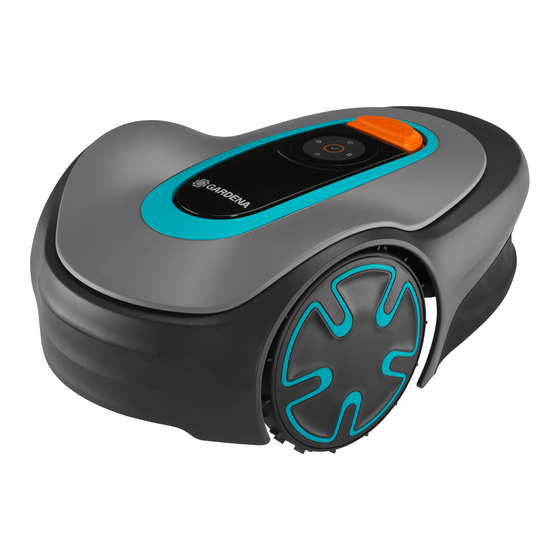

Gardena SILENO minimo Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Gardena Anleitungen
  4. Mähroboter
  5. SILENO minimo
  6. Bedienungsanleitung

Gardena SILENO minimo Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SILENO minimo:
Inhaltsverzeichnis

Werbung

Quicklinks

Der Spezialist für Roboter in deinem Zuhause
Mit einem Klick zum Online-Shop
myRobotcenter.at
myRobotcenter.de
myRobotcenter.ch
myRobotcenter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gardena SILENO minimo

Inhaltszusammenfassung für Gardena SILENO minimo

  • Seite 1 Der Spezialist für Roboter in deinem Zuhause Mit einem Klick zum Online-Shop myRobotcenter.at myRobotcenter.de myRobotcenter.ch myRobotcenter...
  • Seite 2 Bedienungsanleitung SILENO minimo gardena.com...

  • Seite 3: Inhaltsverzeichnis

    5 Wartung 5.1 Einführung – Wartung......... 29 5.2 Reinigen des Geräts........... 29 5.3 Austausch der Klingen........30 5.4 Firmware-Update..........30 ® 5.5 Aktualisierung der GARDENA Bluetooth App...31 5.6 Akku..............31 5.7 Winterservice............33 6 Fehlerbehebung 6.1 Einführung – Fehlersuche........34...

  • Seite 4: Gerätebeschreibung

    Die Seriennummer befindet sich auf dem Karton des Geräts und auf dem Typenschild. Siehe Seite 4 . • Verwenden Sie die Seriennummer, um Ihr Gerät auf www.gardena.com zu registrieren. 1.1.1 Support Der Bediener wählt die Betriebseinstellungen in der Wenden Sie sich an den GARDENA Service, um ®...

  • Seite 5: Geräteübersicht

    1.2 Geräteübersicht ON/OFF-Taste 13. Schneidsystem Tastatur 14. Klingenteller Typenschild 15. Hinterrad Gehäuse 16. Haken Vorderräder 17. Anschlussklemmen für Schleifenkabel Stop-Taste 18. Verbinder für das Schleifenkabel Obere Abdeckung 19. Schrauben zum Befestigen der Ladestation Ladestation 20. Netzteil Kontaktbleche 21. Schleifenkabel für Begrenzungs- und Leitkabel 10.

  • Seite 6: Symbole Auf Dem Gerät

    1.4 Symbole an der Batterie 24. Bedienungsanleitung und Kurzanleitung 25. Inbusschlüssel 1.3 Symbole auf dem Gerät Lesen Sie die Benutzeranleitung. Diese Symbole befinden sich auf dem Gerät. Lesen Sie die entsprechenden Informationen dazu sorgfältig. WARNUNG: Lesen Sie die Werfen Sie die Batterie nicht ins Feuer Bedienungsanleitung, bevor und setzen Sie ihn keiner Wärmequelle Sie das Gerät in Betrieb neh-...

  • Seite 7: Led-Statusanzeige Auf Der Tastatur

    1.7 LED-Statusanzeige auf der Tastatur Die LED-Statusanzeige auf der Tastatur zeigt den Status des Geräts an. Die LED-Statusanzeige verfügt über 2 Leuchtmodi: Blinklicht (A) und Dauerlicht (B). Standby Leerlauf 6 - Einleitung 1585 - 002 - 08.12.2020...
  • Seite 8 Warten auf PIN-Code Falscher PIN-Code Zeitplan aus Schneiden, entweder im Betriebsmodus Zeitplan Schneiden gemäß dem festgelegten Nebenbereich oder Geparkt Fehler 1585 - 002 - 08.12.2020 Einleitung - 7...

  • Seite 9: Sicherheit

    2 Sicherheit 2.1 Sicherheitsinformationen 2.1.1 WICHTIG. VOR GEBRAUCH SORGFÄLTIG DURCHLESEN. ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN Der Bediener ist für Unfälle und Gefahren verantwortlich, die anderen Personen oder an deren Eigentum entstehen. Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen (und somit kein sicherer Umgang mit dem Gerät gewährleistet werden kann) oder denen es an der erforderlichen Erfahrung und Kenntnis mangelt, ist untersagt,...

  • Seite 10: Sicherheitsdefinitionen

    Neutralisationsmittel. Suchen Sie bei Kontakt mit den Augen umgehend einen Arzt auf. Verwenden Sie nur vom Hersteller empfohlene Originalakkus. Die Gerätesicherheit kann nur bei der Verwendung von Originalakkus gewährleistet werden. Verwenden Sie keine nicht wiederaufladbaren Akkus. Das Gerät muss bei der Akkuentnahme vom Stromnetz getrennt sein.
  • Seite 11 Taste aus, wenn es nicht verwendet wird. Das Gerät startet nur, wenn die ON/OFF-Taste eingeschaltet ist und der korrekte PIN-Code eingegeben wird. • GARDENA übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Gerät 10 - Sicherheit 1585 - 002 - 08.12.2020...

  • Seite 12: So Heben Und Bewegen Sie Das Gerät

    und anderen kabellosen Systemen wie Fernbedienungen, Funksendern, Hörgeräte- Schleifen, im Boden verlegten elektrischen Umzäunungen von Viehweiden o. ä. • Metallische Gegenstände im Boden (z. B. Stahlbeton oder Anti-Maulwurfnetze) können zum Anhalten des Mähers führen. Die metallischen Gegenstände können eine Interferenz mit dem Schleifensignal verursachen, was zum Anhalten des Mähers führen kann.

  • Seite 13: Bei Gewitter

    2.3.4 Wartung WARNUNG: Das Gerät muss vor dem Durchführen von Wartungsarbeiten ausgeschaltet werden. Das Gerät ist deaktiviert, wenn die Anzeigelampe an der ON/OFF-Taste nicht leuchtet. WARNUNG: Ziehen Sie den Stecker, um die Ladestation vor dem Durchführen von Reinigungs- oder Wartungsarbeiten der Ladestation oder des Schleifenkabels von der Stromversorgung zu trennen.

  • Seite 14: Einführung - Installation

    Installation ist dafür entscheidend, wie gut der Mähroboter funktioniert. Es ist deshalb sehr wichtig, die Weitere Informationen zur Installation und zu Installation sorgfältig zu planen. Anleitungsvideos finden Sie unter www.gardena.com. Wir empfehlen Ihnen, die Firmware vor der Installation • Erstellen Sie eine Skizze des Arbeitsbereichs und des Geräts zu aktualisieren, um sicherzustellen, dass...
  • Seite 15 60- cm / 24- in. 3.4.2 Finden der richtigen Position für das • Stellen Sie die Ladestation in der Nähe einer Netzteil Steckdose auf. • Stellen Sie die Ladestation auf einer ebenen WARNUNG: Kürzen oder verlängern Fläche auf. Sie nicht das Niederspannungskabel. Es •...

  • Seite 16: So Finden Sie Die Richtige Position Für Das Begrenzungskabel

    3.4.3 So finden Sie die richtige Position für das Begrenzungskabel ACHTUNG: Es muss ein Hindernis von mindestens 15 cm/6 Zoll Höhe zwischen Begrenzungskabel und Gewässer, Hängen, Böschungen oder öffentlichen Straßen vorhanden sein. So werden Schäden am Gerät verhindert. ACHTUNG: Nehmen Sie das Gerät nicht auf Kies in Betrieb.
  • Seite 17 >10% 0-25% " 10 cm / 4 " max 1 cm / 0.4 • Für Abhänge neben öffentlichen Straßen • Wenn es einen Weg mit Steinpflaster auf der platzieren Sie eine Begrenzung von mindestens gleichen Höhe mit dem Rasen gibt, verlegen Sie 15 cm/6 Zoll entlang der Außenkante des Hangs.

  • Seite 18: Erstellen Einer Insel

    3.4.3.3 Erstellen einer Insel ACHTUNG: Überkreuzen Sie keinen Teil des Begrenzungskabels mit einem anderen. Die Abschnitte des Begrenzungskabels müssen parallel liegen. ACHTUNG: Verlegen Sie das Leitkabel nicht über das Begrenzungskabel. 0 cm / 0" ACHTUNG: Isolieren oder entfernen Sie Hindernisse, die weniger als 15 cm/5.9" hoch sind.

  • Seite 19: So Finden Sie Die Richtige Position Für Das Leitkabel

    3.4.4 So finden Sie die richtige Position für • Wenn der Arbeitsbereich über Bereiche verfügt, die durch eine schmale Passage (B) verbunden das Leitkabel sind, können Sie das Gerät so einstellen, dass es Legen Sie das Leitkabel von der Ladestation aus durch dem Leitkabel zuerst folgt und es dann nach einer den Arbeitsbereich und verbinden Sie es mit dem bestimmten Distanz (C) verlässt.

  • Seite 20: Installieren Des Begrenzungskabels

    WARNUNG: Hinweis: Das Gerät darf nur mit Befestigen Sie die Ladestation erst dem von GARDENA zur Verfügung mit den Schrauben am Boden, nachdem das Installieren des gestellten Netzteil betrieben werden. Leitkabel installiert wurde. Siehe Leitkabels auf Seite 20 . WARNUNG:...

  • Seite 21: Installieren Des Leitkabels

    Öffnen Sie die Anschlussklemme und legen Sie Fügen Sie das Leitkabel und das das Begrenzungskabel hinein. Begrenzungskabel mithilfe eines Verbinders zusammen. Schließen Sie die Anschlussklemme mit einer Zange. Stecken Sie die beiden Enden des Begrenzungskabels und das Ende des Leitkabels in den Verbinder. Hinweis: Stellen Sie sicher, dass Sie die Schneiden Sie das Begrenzungskabel 1-2 cm/...

  • Seite 22: Unterirdisches Verlegen Des Begrenzungskabels Oder Des Leitkabels

    Hinweis: Stellen Sie sicher, dass Sie die einzelnen Arbeitsbereiche angepasst werden. Enden des Begrenzungskabels oder des Leitkabels durch den durchsichtigen Teil des 3.10.1 So laden Sie die GARDENA Verbinders sehen können. ® Bluetooth App herunter und stellen eine Verbindung mit dem Gerät her Drücken Sie die Abdeckung des Verbinders mit...

  • Seite 23: Gartenabdeckung Und Corridorcut

    ® Laden Sie die GARDENA Bluetooth App auf Ihr Fläche, m Empfohlene Betriebszeit, h Mobilgerät herunter. Schalten Sie das Gerät aus und wieder ein. Verbinden Sie das Gerät mit der GARDENA 10-11 ® Bluetooth App. 3.10.3 Gartenabdeckung und CorridorCut Hinweis: ®...

  • Seite 24: Sensorcontrol

    B) Minimale Entfernung 60 cm/2 ft. (senkrecht zum Hinweis: Um zu verhindern, dass der Rasen in der Leitkabel). schmalen Passage belastet wird, empfiehlt GARDENA, 3.10.6 SensorControl CorridorCut einen niedrigen Prozentsatz für die Funktion einzustellen. In den Werkseinstellungen folgt das Gerät dem Leitkabel 20 % der Zeit für 99 m/325 ft.

  • Seite 25: Neues Schleifensignal

    Hinweis: 3.10.9 Frostsensor Sie können den PIN-Code in der ® GARDENA Bluetooth -App ändern. Der Rasen ist besonders empfindlich, wenn der Garten Frostsensor mit Raureif (Frost) bedeckt ist. Wenn der aktiviert ist, darf das Gerät das Gras nicht schneiden, 3.10.12 Benutzereinstellungen...

  • Seite 26: Die On/Off-Taste

    4 Betrieb 4.1 Die ON/OFF-Taste Wählen Sie den gewünschten Betriebsmodus aus Betriebsmodi auf und bestätigen Sie ihn. Siehe Seite 25 . WARNUNG: Lesen Sie vor der Inbetriebnahme Ihres Geräts die Hinweis: In den ersten Wochen nach der Installation Sicherheitshinweise sorgfältig durch. kann der wahrgenommene Geräuschpegel beim Schneiden von Gras womöglich höher sein als erwartet.

  • Seite 27: Nebenbereich

    4.3.1.2 So stellen Sie ein, dass das Gerät im Hauptbereich betrieben wird und erstellen einen Tagesablauf Sie können einen Zeitplan festlegen, der jeden Tag zu dieser aktuellen Uhrzeit beginnt und das Gerät jeden Tag seine maximale Mähdauer arbeiten lässt. Dies kann im Menü...

  • Seite 28: Zeitplan Ausschalten

    Drücken Sie die PARK-Taste (Parken) 1 Sekunde schneiden, in dem es gestartet wurde. Wenn dieser lang. Vorgang abgeschlossen ist, schaltet das Gerät Hauptbereich oder Nebenbereich automatisch auf zurück. 4.4 So halten Sie das Gerät an Drücken Sie die STOP-Taste oben am Gerät. Drücken Sie die OK-Taste.

  • Seite 29: So Laden Sie Den Akku

    4.6 So laden Sie den Akku Entfernen Sie den Inbusschlüssel, der am Gehäuse des Geräts befestigt ist. WARNUNG: Drehen Sie das Gerät um. Laden Sie das Gerät nur mit einer Ladestation, die dafür vorgesehen Entfernen Sie die 2 Schrauben am Klingenteller. ist.

  • Seite 30: Einführung - Wartung

    Reinigen Sie das Gerät mit einer weichen Bürste. WARNUNG: Das Gerät muss ausgeschaltet werden, bevor GARDENA empfiehlt die Verwendung eines speziellen Wartungsarbeiten ausgeführt werden. Das Reinigungs- und Wartungskits, das als Zubehör Gerät ist deaktiviert, wenn die LED- erhältlich ist. Kontaktieren Sie den GARDENA- Statusanzeige nicht leuchtet.

  • Seite 31: Austausch Der Klingen

    Bringen Sie neue Klingen und Schrauben an. Stellen Sie sicher, dass sich die Klingen frei drehen können. 5.4 Firmware-Update Wird die Wartung durch den GARDENA Service 5.3.1 So ersetzen Sie die Klingen durchgeführt, werden verfügbare Firmware-Updates für Drücken Sie die STOP-Taste.

  • Seite 32: Aktualisierung Der Gardena Bluetooth ® App

    Die Lebensdauer des Akkus hängt von der Länge der Saison und von der Stundenzahl ab, die das Gerät pro Tag in Betrieb ist. Eine lange Mähsaison oder Unter www.gardena.com können Sie das eine große Anzahl Betriebsstunden pro Tag können Firmware-Update-Tool herunterladen. Befolgen dazu führen, dass der Akku nach einer entsprechenden...
  • Seite 33 Heben Sie den unteren Teil des Chassis vorsichtig an und legen Sie ihn neben das obere Chassis. ACHTUNG: Seien Sie vorsichtig. Das Kabel ist an die Hauptplatine angeschlossen. Entfernen Sie die Schraube für den Akkuhalter. 14. Setzen Sie einen neuen Dichtungsgummi in das obere Chassis ein.

  • Seite 34: Winterservice

    5.7 Winterservice Lassen Sie vor der Lagerung im Winter eine Wartung Ihres Geräts durch den Service von GARDENA vornehmen. Regelmäßiger Winterservice bewahrt den guten Zustand des Geräts und schafft die besten Bedingungen für eine neue Saison ohne Störungen. Die Wartung umfasst normalerweise folgende Arbeiten: •...

  • Seite 35: Fehlerbehebung

    FAQs (Frequently Asked Questions, Häufig gestellte Fragen) finden Sie unter www.gardena.com. 6.2 Fehlermeldungen Die Fehlermeldungen in der Tabelle unten werden in der App angezeigt. Wenden Sie sich an Ihren GARDENA- Service, wenn die gleiche Meldung immer wieder angezeigt wird.
  • Seite 36 Problem Stoßsensor Die Vorderräder des Geräts sind blockiert. Das Gerät vom Hindernis befreien und die Problemursache beheben. Falls das Problem weiterhin besteht, bitte den GARDENA-Ser- vice kontaktieren. Ladestation blockiert Der Kontakt zwischen den Ladeplatten am Das Gerät in die Ladestation stellen und si- Gerät und den Kontaktblechen an der Lade-...
  • Seite 37 Chassis bewegen kann. Objekte entfernen, durch die das Gehäuse angeho- ben werden kann, oder Inseln um diese he- rum erstellen. Falls das Problem weiterhin besteht, bitte den GARDENA-Service kon- taktieren. Problem Antrieb Gras oder andere Gegenstände haben sich Die Räder und den umliegenden Bereich rei-...
  • Seite 38 Meldung Ursache Maßnahme Kein Schleifensignal Das Netzteil oder das Niederspannungskabel Wenn die LED-Statusanzeige an der Lade- sind nicht angeschlossen. station nicht leuchtet, deutet dies darauf hin, dass keine Stromversorgung vorhanden ist. Steckdosenanschluss und Fehlerstrom- schutzschalter prüfen. Sicherstellen, dass das Niederspannungskabel an die Ladestati- on angeschlossen ist.

  • Seite 39: Informationen Und Warnmeldungen

    6.3 Informationen und Warnmeldungen Die Informationsmeldungen in der folgenden Tabelle werden in der App angezeigt. Wenden Sie sich an Ihren GARDENA Service, wenn die gleiche Meldung immer wieder angezeigt wird. Meldung Ursache Maßnahme Akku schwach Das Gerät findet die Ladestation nicht.

  • Seite 40: Anzeigelampe An Der Ladestation

    6.4 Anzeigelampe an der Ladestation Die Anzeigelampe an der Ladestation muss zur korrekten Installation grün leuchten oder blinken. Falls nicht, bitte die Anweisungen in der nachstehenden Fehlerbehebungstabelle befolgen. Den GARDENA Service kontaktieren, um weitere Informationen zu erhalten. Lampe Ursache Maßnahme Grünes Dauerlicht...

  • Seite 41: Symptome

    6.5 Symptome Wenn das Gerät nicht wie erwartet funktioniert, bitte die nachstehenden Anweisungen zur Fehlerbehebung befolgen. Den GARDENA Service kontaktieren, wenn die Fehlerursache unklar bleibt. Symptome Ursache Maßnahme Das Gerät hat Das Leitkabel ist nicht in einer geraden Linie Die Installation der Ladestation überprüfen.

  • Seite 42: Unterbrechungen/Brüche Im Schleifenkabel Finden

    Symptome Ursache Maßnahme Schätzen Uneinheitliches Mäh- Das Gerät ist nur wenige Stunden pro Tag im Die Mähdauer verlängern. Siehe der erforderlichen Betriebszeit auf Seite 22 . ergebnis. Einsatz. Je nach Form des Arbeitsbereichs müssen Die Einstellungen der Bereiche ändern, in Gartenabdeckung die Einstellungen für die denen das Gerät mit dem Mähen beginnt...
  • Seite 43 b) Wenn das vermutlich defekte Begrenzungskabel lang ist (dicke schwarze Linie), dann gehen Sie GUIDE wie folgt vor: Bringen Sie L und GUIDE zurück in die jeweilige Ausgangsposition. Trennen Sie anschließend R. Schließen Sie ein neues Schleifenkabel an R an. Schließen Sie das andere Ende des neuen Schleifenkabels in der Mitte des POWER vermutlich defekten Kabelabschnitts an.
  • Seite 44 Fahren Sie fort, bis nur noch ein kurzes Teilstück den Unterschied zwischen einer dauerhaft grün leuchtenden und einer blau blinkenden Anzeigelampe ausmacht. Befolgen Sie dann die Anweisungen in Schritt 5 unten. Wenn die Anzeigelampe in Schritt 3 oben weiterhin blau blinkt: Bringen Sie L und GUIDE zurück in die jeweilige Ausgangsposition.

  • Seite 45: Transport, Lagerung Und Entsorgung

    Hinweis: Wenn Sie die Ladestation im Freien aufbewahren, trennen Sie nicht das Netzteil und die Anschlussklemmen. • Kontaktieren Sie Ihren GARDENA Service, um Informationen über das verfügbare Aufbewahrungszubehör für Ihr Gerät zu erhalten. 7.3 Entsorgung • Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

  • Seite 46: Technische Angaben

    8 Technische Angaben 8.1 Technische Daten Abmessungen SILENO minimo Länge, cm/Zoll 52/20,5 Breite, cm/Zoll 34/13,4 Höhe, cm/Zoll 22/8,7 Gewicht, kg/lb 6,1/13,4 Elektrisches System SILENO minimo Akku, Lithium-Ionen 18 V/2,0 Ah Art.-Nr. 590 21 42-02, 590 21 42-04 Akku, Lithium-Ionen 18,25 V/2,0 Ah Art.-Nr.

  • Seite 47: Eingetragene Marken

    Bluetooth -Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, inc. und die Verwendung dieser Marken durch GARDENA erfolgt unter Lizenz. Die Leitkabelschleife ist die Schleife, die vom Leitkabel und dem Teil des Begrenzungskabels von der Verbin- dung mit dem Leitkabel zum rechten Anschluss in der Ladestation gebildet wird.

  • Seite 48: Gewährleistung

    Klingen und Räder sind Verschleißteile und fallen nicht unter den Geltungsbereich der Garantie. Sollten Sie eine Störung Ihres GARDENA Geräts feststellen, setzen Sie sich bitte mit dem GARDENA Service in Verbindung. Bitte halten Sie die Quittung und die Seriennummer des Geräts bereit, wenn Sie mit dem GARDENA Service Kontakt aufnehmen.

  • Seite 49: Eg-Konformitätserklärung

    10.1 EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Mähroboter GARDENA SILENO minimo mit Seriennummern ab 2020 Woche 46 (die Jahreszahl und Woche wird im Klartext auf dem Typenschild angegeben, gefolgt von der Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES einschließlich angewandter...
  • Seite 50 1585 - 002 - 08.12.2020 EG-Konformitätserklärung - 49...
  • Seite 51 50 - EG-Konformitätserklärung 1585 - 002 - 08.12.2020...
  • Seite 52 1585 - 002 - 08.12.2020 EG-Konformitätserklärung - 51...
  • Seite 53 Industriestraße 10 5506 Mägenwil Schweiz maehroboter@gardena.ch www.gardena.com Husqvarna Austria GmbH Industriezeile 36 4010 Linz Österreich +43 732 770101 485 service.gardena@husqvarnagroup.com www.gardena.com ORIGINALANWEISUNGEN Änderungen ohne vorherige Ankündigung vorbehalten. Copyright © 2020 GARDENA Manufacturing GmbH. All rights reserved. 114 23 31-51 2020-12-15...
