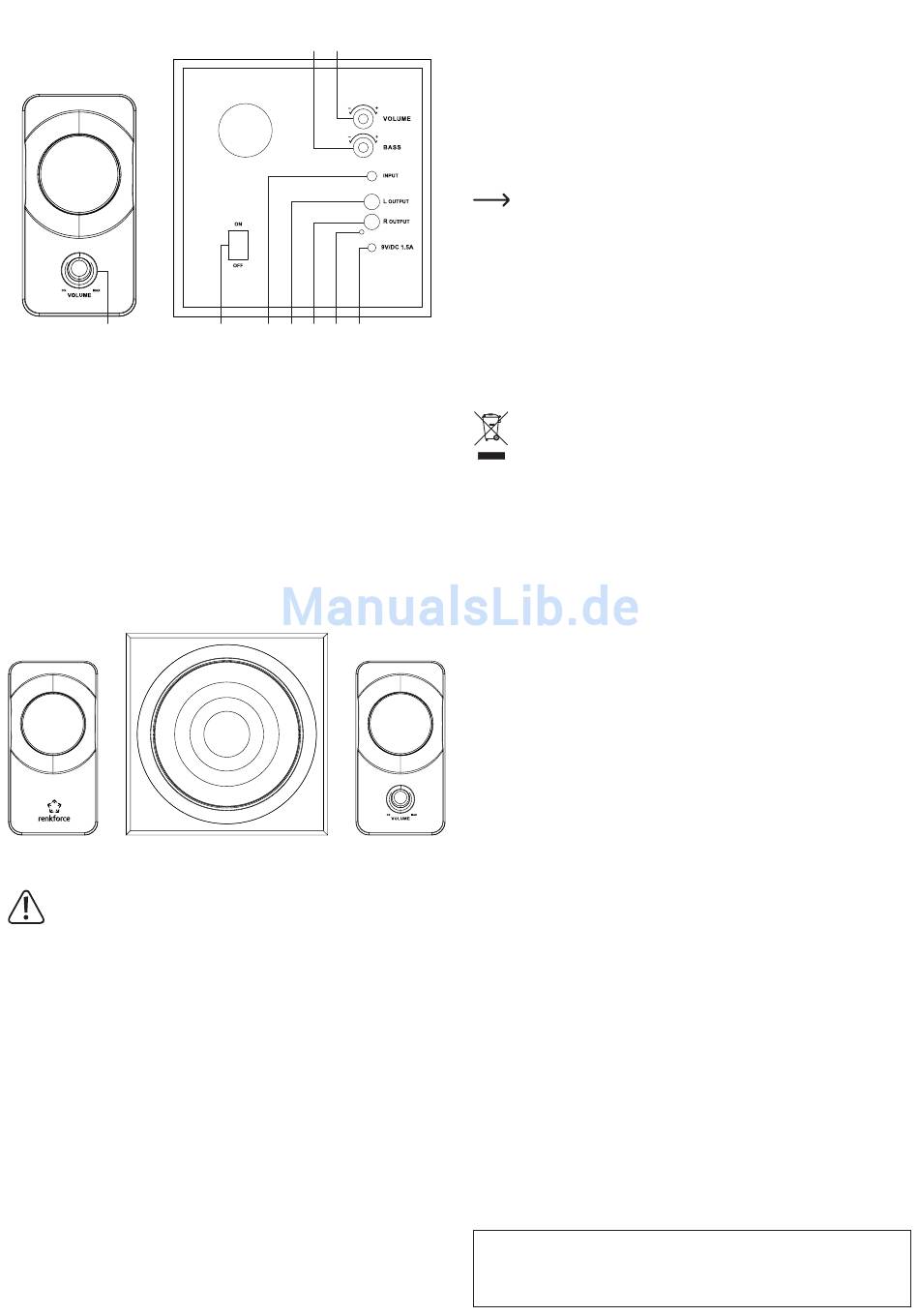

Bedienelemente
9
1 Bassregler
2 Lautstärkeregler
3 Anschlussbuchse für Netzteil
4 Betriebsindikator
5 Rote Cinch-Buchse (rechter Lautsprecher)
6 Weiße Cinch-Buchse (linker Lautsprecher)
7 Audioeingang
8 Ein-/Ausschalter
9 Lautstärkeregler
Positionierung
Der Lautsprecher mit dem Laustärkeregler ist der rechte Lautsprecher. Ordnen Sie
die Lautsprecher und den Subwoofer entsprechend der folgenden Abbildung an.
Anschluss
Stellen Sie sicher, dass der Subwoofer ausgeschaltet ist (Ein-/Ausschalter
auf Position OFF).
Drehen Sie die beiden Regler auf der Rückseite des Subwoofers und den
Regler des rechten Lautsprechers bis zum Anschlag nach links.
• Verbinden Sie den weißen Cinch-Stecker des linken Lautsprechers mit der weißen
Cinch-Buchse auf der Rückseite des Subwoofers.
• Verbinden Sie den roten Cinch-Stecker des rechten Lautsprechers mit der roten
Cinch-Buchse auf der Rückseite des Subwoofers.
• Verbinden Sie den schwarzen Stecker des rechten Lautsprechers mit der INPUT
Buchse auf der Rückseite des Subwoofers.
• Verbinden Sie den türkisgrünen Stecker des rechten Lautsprechers mit dem
Audioausgang Ihres Computers.
• Verbinden Sie den DC-Stecker des Netzteils mit der passenden Anschlussbuchse
auf der Rückseite des Subwoofers.
• Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose.
1
2
8
7
6
5
4
3
Inbetriebnahme
• Schalten Sie den Subwoofer ein (Ein-/Ausschalter auf Position ON). Der blaue
Betriebsindikator leuchtet.
• Starten Sie die Wiedergabe auf Ihrem Computer.
• Drehen Sie die beiden Lautstärkeregler und den Bassregler langsam nach rechts,
bis Sie die gewünschte Lautstärke und die gewünschte Bassstufe eingestellt
haben.
• Wenn Sie das Produkt ausschalten, drehen Sie die beiden Laustärkeregler
komplett nach links.
Unter Umständen müssen Sie in den Systemeinstellungen Ihres
Betriebssystems das Lautsprecher-Set als Ausgabegerät festlegen.
Pflege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren
Beitrag zum Umweltschutz.
Technische Daten
a) Allgemein
Kanäle .......................................2.1
Ausgangsleistung ......................8 W (RMS)
Frequenzgang ...........................60 – 19000 Hz
Kabellänge .................................1,2 m
Betriebs-/Lagerbedingungen .....-20 bis +60 °C, max. 80 % rF
b) Subwoofer
Treibereinheit .............................10,16 cm (4"), 4 Ω, 10 W
Abmessungen (B x H x T) .........180 x 180 x 215 mm
Gewicht ......................................1,4 kg
c) Satelliten-Lautsprecher
Treibereinheit .............................6,35 cm (2,5"), 4 Ω, 3 W
Abmessungen (B x H x T) .........80 x 156 x 90 mm
Gewicht ......................................900 g
d) Netzteil
Eingangsspannung ....................100 – 240 V/AC, 50/60 Hz
Ausgangsspannung ...................9 V/DC
Ausgangsstrom ..........................1,5 A
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE.
