Elektrische Installation Rev 2.x

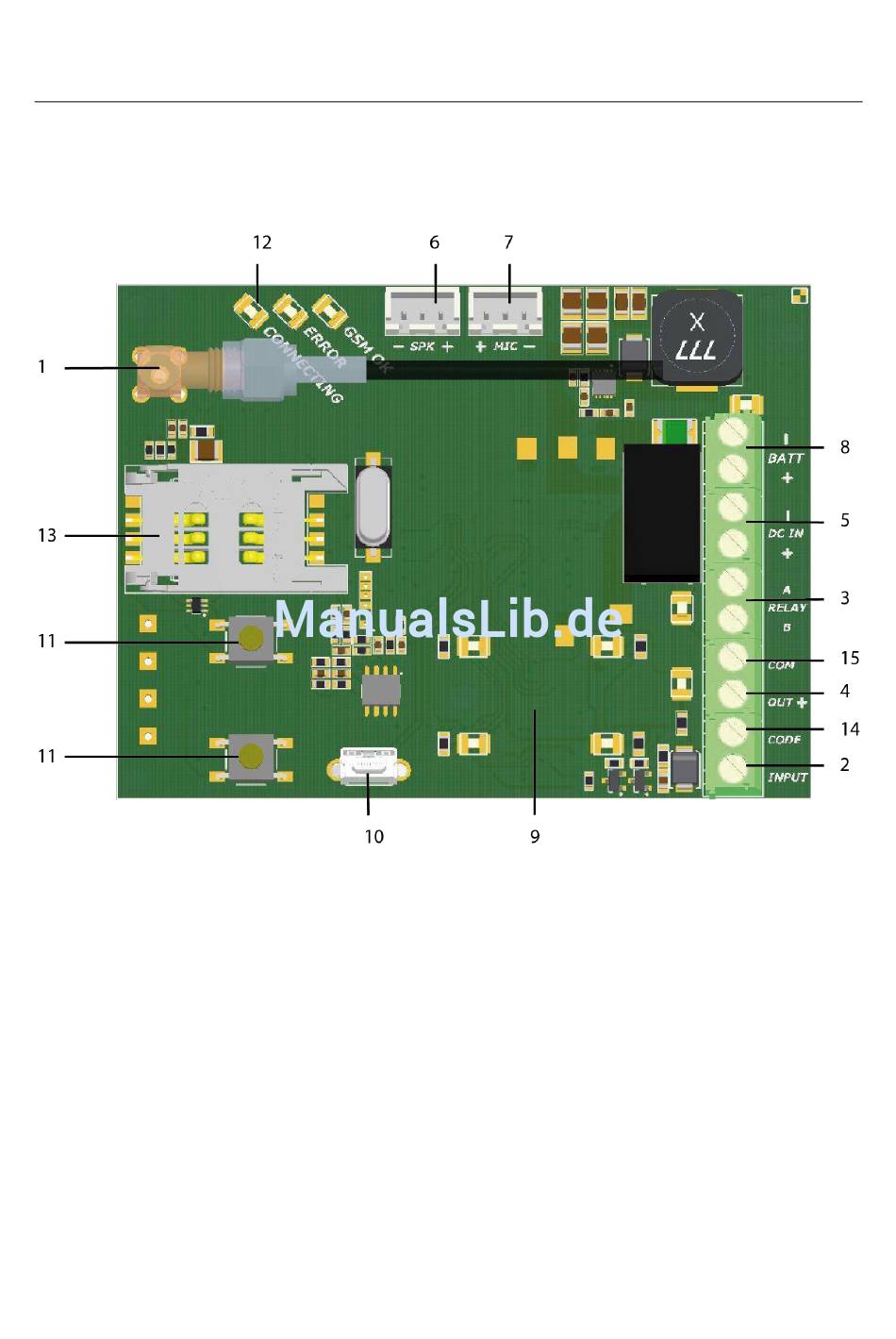

Die Abbildung zeigt die Anschlüsse auf der Keil doorTEL GSM Rev 2 Leiterplatte (PCB).
Bitte schließen Sie die Anschlusskabel entsprechende des Schaltplans an.
1
Anschluss GSM Antenne
2
Eingangskontakt (Input)
3
Relaiskontakt
4
Spannungsausgabe (OUT)
Anschluss Spannungsversorgung
5
Lautsprecheranschluss
6
Mikrofonanschluss
7
Akku-Anschluss
8
nur bei der Solarversion!
Namenschildbeleuchtung
9
USB Mini B Anschluss
10
11
Ruftaster (1 und 2)
Status LED
12
SIM-Kartenhalter
13
14
In Vorbereitung, ohne Funktion
15
Bezugsmasse (Common)
14
