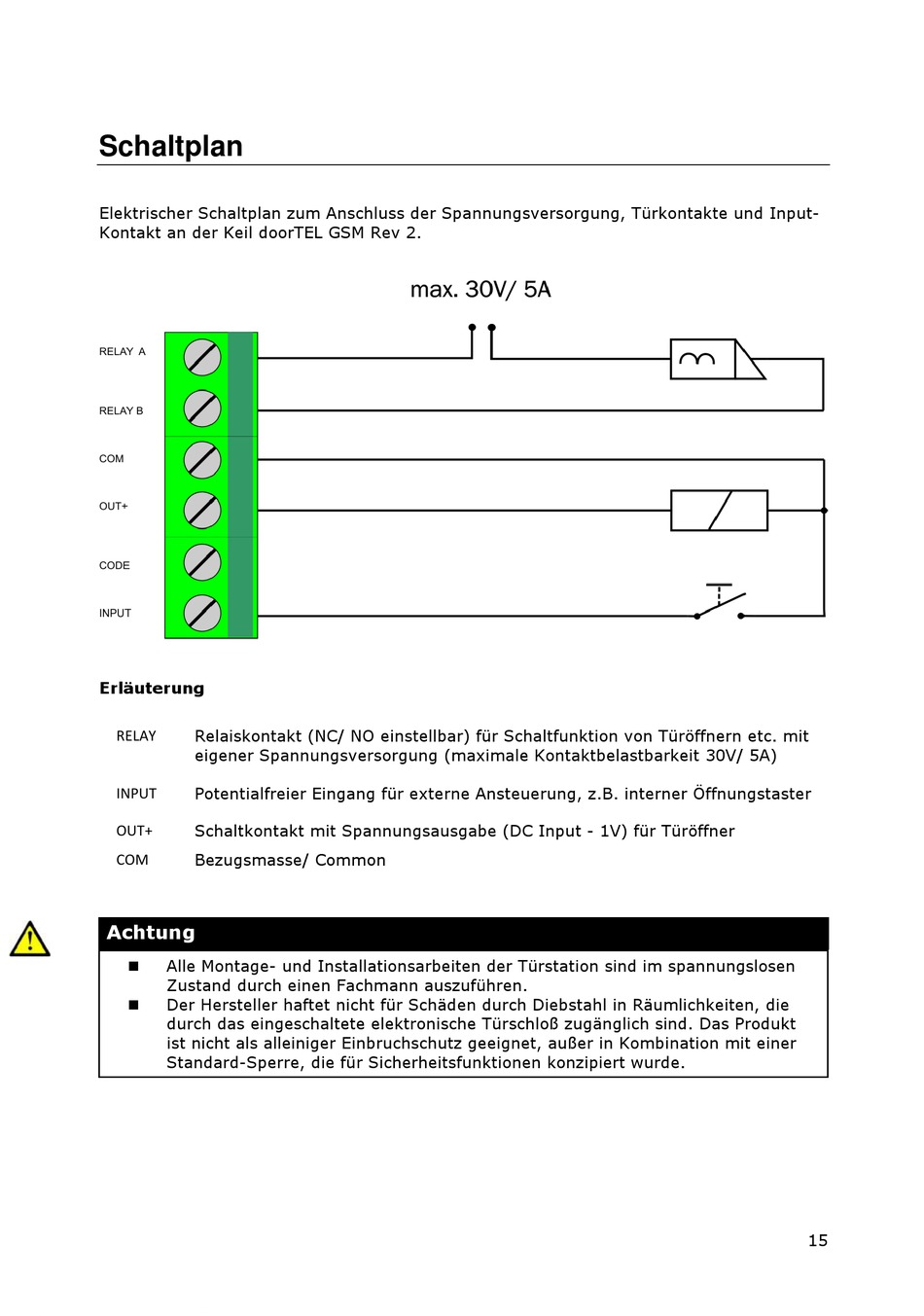

Schaltplan
Elektrischer Schaltplan zum Anschluss der Spannungsversorgung, Türkontakte und Input-
Kontakt an der Keil doorTEL GSM Rev 2.
Erläuterung
Relaiskontakt (NC/ NO einstellbar) für Schaltfunktion von Türöffnern etc. mit
RELAY
eigener Spannungsversorgung (maximale Kontaktbelastbarkeit 30V/ 5A)
Potentialfreier Eingang für externe Ansteuerung, z.B. interner Öffnungstaster
INPUT
Schaltkontakt mit Spannungsausgabe (DC Input - 1V) für Türöffner
OUT+
Bezugsmasse/ Common
COM
Achtung
Alle Montage- und Installationsarbeiten der Türstation sind im spannungslosen
Zustand durch einen Fachmann auszuführen.
Der Hersteller haftet nicht für Schäden durch Diebstahl in Räumlichkeiten, die
durch das eingeschaltete elektronische Türschloß zugänglich sind. Das Produkt
ist nicht als alleiniger Einbruchschutz geeignet, außer in Kombination mit einer
Standard-Sperre, die für Sicherheitsfunktionen konzipiert wurde.
