Fleischmann
für Systeme SelecTRIX
Betriebsanleitung für Gleichstrombetrieb (DC)
Beschreibung
Diese Betriebsanleitung beschreibt die Funktionen und die Einstellmöglichkeiten für Betrieb mit konven-
tionellem Gleichspannungs-Fahrgerät.
Funktionsübersicht
Decodereinstellung für Gleichstrombetrieb über
DCC CV-Programmierung oder Parameterprogrammierung für SX2
siehe die jeweiligen Betriebsanleitungen
Elektronische Decoder-Einstellung (Programmierung)
Programmiergleis-Programmierung
Hauptgleis-Programmierung (POM)
Einstellungsmöglichkeiten:
Analoggeschwindigkeit
Anfahrspannung
Einstellmöglichkeiten Betriebsfunktionen:
Licht
Schlusslicht
Spitzen- / Schlusslicht einseitig oder beidseitig abschaltbar
Rangierspitzensignal
Weitere Betriebsfunktionen:
Weiches Anfahren
Betrieb
Anwahl der Lok:
Die Lok hat eine integrierte Gleichspannungserkennung und kann deshalb jederzeit mit einem
Gleichspannungsfahrgerät in Betrieb genommen werden. Standardmäßig ist hierbei nur der weiße Lichtwechsel
aktiv.
Umrüstung auf Digital mit Sound
und Betriebsanleitung

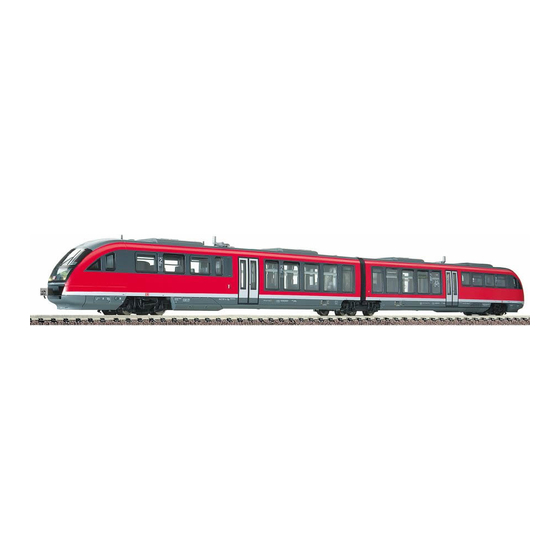

Fleischmann 7420xx / 7422xx
Triebwagen Desiro
Zurück
Drucken
RMX_Flm642-S_DC (01/11.2016 – V12)
®
1, SX2, DCC und DC
7420xx
7422xx
Werbung
Verwandte Anleitungen für FLEISCHMANN Desiro 7420 Serie
Inhaltszusammenfassung für FLEISCHMANN Desiro 7420 Serie
- Seite 1 Drucken RMX_Flm642-S_DC (01/11.2016 – V12) Fleischmann Umrüstung auf Digital mit Sound 7420xx und Betriebsanleitung 7422xx Fleischmann 7420xx / 7422xx Triebwagen Desiro ® für Systeme SelecTRIX 1, SX2, DCC und DC Betriebsanleitung für Gleichstrombetrieb (DC) Beschreibung Diese Betriebsanleitung beschreibt die Funktionen und die Einstellmöglichkeiten für Betrieb mit konven- tionellem Gleichspannungs-Fahrgerät.
- Seite 2 Funktionen Werkseinstellung: Weißes Spitzenlicht Führerstandsbeleuchtung Innenbeleuchtung Weitere aktivierbare Funktionen: Rotes Schlusssignal Rangierspitzenlicht Spitzen-/Schlusssignal Führerstand II aus Spitzen-/Schlusssignal Führerstand I aus Die Führerstandsbeleuchtung wird bei Zugfahrt nach Abfahrt abgeschaltet und erst wieder bei Stillstand eingeschaltet. Diese Zuordnungen gelten nur mit der Standardeinstellung der Funktionen. Inbetriebnahme und Einstellung des Fahrzeuges Für Gleichspannungsbetrieb müssen keine weiteren Einstellungen vorgenommen werden.
- Seite 3 Geschwindigkeit Analogbetrieb: Stellt die Höchstgeschwindigkeit bei Analogbetrieb (DC) ein. Lokcharakteristik: Wert Werks- Bemerkungen Einstellung Geschwindigkeit Analogbe- 0 .. 127 trieb Anfahrspannung Analogbetrieb: Beeinflusst das Anfahrverhalten im Analogbetrieb werden. Sonderfunktionen: Wert Werks- Bemerkungen Einstellung Anfahrspannung Analog 0 .. 15 Anfahrspannung Analogbetrieb Verdrahtung: Anschluss-Vertauschungen: Hiermit können nach Einbau des Decoders Verdrahtungsfehler elektronisch...
- Seite 4 Taste Innenbeleuchtung: Mit diesem Parameter wird die Taste zugeordnet, mit der die Innenbeleuchtung geschaltet wird. Ist die Innenbeleuchtung eingeschaltet, wird auch die Führerstandsbeleuchtung aktiviert. Bei Fahrt mit Führerstandsbeleuchtung und/oder Innenbeleuchtung wird automatisch bei Abfahrt das weiße Spitzensignal und das rote Schlusssignal eingeschaltet, auch wenn die Taste Licht nicht eingeschaltet ist. Diese werden erst mit Ausschalten der Innenbeleuchtung und der Führerstandsbeleuchtung oder mit Ein-/Ausschalten der Taste Licht ausgeschaltet.
