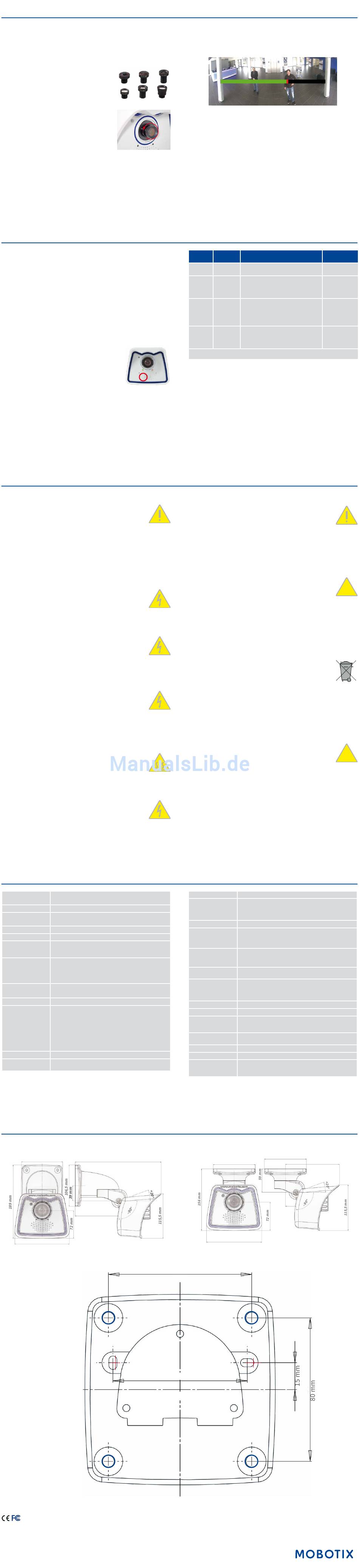

Mobotix M26 Allround Schnellinstallation Seite 2

Inbetriebnahme der M26
Die Inbetriebnahme erfolgt nach dem Herstellen der Spannungsversorgung (siehe Abschnitt «Netzwerk- und Stromanschluss, zusätzliche Kabel» im
M25-Kamerahandbuch). Der erste Zugriff erfolgt wie im gleichen Handbuch im Abschnitt «Inbetriebnahme der Kamera» beschrieben. Alle weiteren Arbeiten
erfordern den Zugriff auf die Benutzeroberfläche der Kamera im Browser. Geben Sie hierzu die IP-Adresse der Kamera in der Adresszeile des Browsers ein
(Benutzer „admin", Passwort „meinsm"; Passwort muss bei erster Anmeldung geändert werden – ab Kamera-Software V5.1.x).
1. Objektiv eintragen (bei Austausch oder Neubestückung der M26 Body)
Öffnen Sie Admin Menu > Hardware-Konfigura-
tion > Objektivkonfiguration und wählen Sie das
verwendete Objektiv aus. Dies ist erforderlich, um
Spezialfunktionen z. B. für Weitwinkelobjektive
freizuschalten.
2. Objektiv scharfstellen (falls erforderlich)
Dieser Schritt ist nur erforderlich, wenn das Objektiv
montiert oder getauscht wurde. Bei Kameras mit
Objektiv MX-B016 („Hemispheric") ist das Objek-
tiv ab Werk scharfgestellt. Nehmen Sie für diese
Aufgabe die Objektivschutzkappe ab.
Stellen Sie das Livebild der Kamera im Browser dar. Aktivieren Sie die
Scharfstellhilfe im Browser (Quick Control Scharfstellhilfe, Wert Aktiviert).
Startoptionen der M26
Normalerweise startet die Kamera als DHCP-Client und versucht, automa-
tisch eine IP-Adresse von einem DHCP-Server zu erhalten. Für bestimmte
Zwecke kann beim Starten der Kamera das Boot-Menü aktiviert werden,
um die Kamera in anderen Modi zu starten.
1. Kamera vorbereiten
• Unterbrechen Sie die Spannungsversorgung der Kamera.
• Nehmen Sie einen geeigneten Gegenstand (z. B. eine aufgebogene
Büroklammer, keinesfalls aber spitze Gegenstände!) zur Hand.
• Stellen Sie die Spannungsversorgung der Kamera wieder her.
2. Boot-Menü aktivieren
Die rechte LED leuchtet ca. 5–10 s nach Herstellen
der Spannungsversorgung für die Dauer von 10 s rot.
Drücken Sie den Taster, indem Sie die Büroklammer
in das Loch (roter Kreis in der Abbildung) einführen
und vorsichtig drücken; die Kamera wechselt in das
Boot-Menü zur Auswahl verschiedener Boot-Optionen.
Die LED blinkt jetzt ein Mal und wiederholt dieses Blinksignal nach einer
Pause von einer Sekunde (die Anzahl der Blinksignale entspricht der aktuell
auswählbaren Boot-Option). Betätigen Sie den Taster erneut kurz (< 1 s),
um zur nächsten Boot-Option zu wechseln. Nach der letzten Boot-Option
wird wieder die erste angezeigt (1 x blinken).
Wichtige Hinweise
Sicherheitshinweise
Hinweise zur Installation:
• Die Verwendung dieses Produkts in explosionsgefährdeten
Bereichen ist nicht zulässig.
• Die Installation dieses Produkts muss gemäß den Anweisungen in
diesem Dokument („Quick Install") erfolgen. Falsche Montage kann
Schäden an der Kamera verursachen!
• Bei der Installation dieses Produkts dürfen nur Original MOBOTIX-Teile
und MOBOTIX-Anschlusskabel verwendet werden.
• Für die Installation dieses Produkts ist ein tragfähiger ebener Unter-
grund erforderlich, der eine stabile Montage der verwendeten Befes-
tigungselemente erlaubt.
Elektrotechnische Installation: Elektrische Anlagen und
Betriebsmittel dürfen nur von einer Elektrofachkraft oder unter
Leitung und Aufsicht einer Elektrofachkraft den elektrotech-
nischen Regeln entsprechend errichtet, geändert und instandgehalten
werden. Auf die richtige Verwendung der elektrischen Anschlüsse ist zu
achten.
Überspannungen: MOBOTIX-Kameras sind durch eine Reihe
von Maßnahmen gegen die Auswirkungen von geringen Über-
spannungen geschützt. Diese Maßnahmen können jedoch
nicht verhindern, dass größere Überspannungen Schäden an der Kamera
verursachen. Bei der Installation der Kameras im Außenbereich ist daher
dem Blitzschutz und den damit verbundenen Gefahren für Gebäude und
Netzwerkinfrastruktur besondere Beachtung zu schenken.
Max. Leistungsaufnahme angeschlossener Erweiterungs-
module: Die Leistungs aufnahme aller angeschlossenen
MxBus-Module darf 2,5 W nicht überschreiten. An den
MxBus-Stecker und an die USB-Buchse dürfen Verbraucher mit einer
Gesamt-Leistungsaufnahme von max. 3 W angeschlossen werden,
die Kamera mit PoE-Klasse 3 versorgt
det, ist die Leistungsaufnahme aller angeschlossenen Verbraucher auf
1 W begrenzt!
Objektiv nicht berühren: Aufgrund der hohen Rechen leistung
der M26 kann es, begünstigt durch entsprechende Umgebungs-
bedingungen am Installationsort, zu einer relativ hohen, für
die Funktionalität der Kamera jedoch unbedenklichen Temperaturent-
wicklung im Bereich des Bildsensors kommen. Im Handbereich darf die-
ses Produkt deshalb nicht ohne Objektivkappe betrieben werden.
Vor Öffnen der Kamera Stromzufuhr unterbrechen: Stellen
Sie vor dem Öffnen der Kamera (z. B. zum Austauschen der
SD-Karte oder zum Anschließen von Leitungen im Inneren
des Gehäuses) sicher, dass die Stromzufuhr der Kamera unterbrochen ist.
Technische Daten M26
Mx-M26A/B* (Tag-/Nachtsensoren)
Modellvarianten
*Variante Mx-M26B unterstützt MOBOTIX MxBus-Module
Objektivoptionen MX-B016 bis MX-B500, horizontale Bildwinkel 180° bis 8°
Farbsensor (Tag): 0,1 lx @ 1/60s; 0,005 lx @ 1s
Empfindlichkeit
SW-Sensor (Nacht): 0,02 lx @ 1/60s; 0,001 lx @ 1s
Bildsensor 1/1.8" CMOS, 6MP (3072x2048), Progressive Scan
Max. Bildgröße 6MP (3072x2048)
Frei konfigurierbare 4:3-, 8:3-, 16:9- oder benutzerdefinierte For-
Bildformate mate (Image Cropping), z. B. 2592x1944 (5MP), 2048x1536 (QXGA),
1920x1080 (Full-HD), 1280x960 (MEGA)
MxPEG: 42@HD(1280x720), 34@Full-HD, 24@QXGA, 15@5Mp,
12@6MP
Max. Bildrate
M-JPEG: 26@HD(1280x720), 13@Full-HD, 9@QXGA, 5@5Mp, 4@6MP
H.264: 25@Full-HD, 20@QXGA
MxPEG, M-JPEG, JPEG (max. Ausgabeformat 6MP)
Video-Codec
H.264 (max. Ausgabeformat QXGA, Bandbreitenbegrenzung möglich)
ONVIF ONVIF-S (ab Kamera-Software V5.2.x, 2. Halbjahr 2018)
Auf der internen MicroSD-Karte (SDXC, SDHC vorinstalliert)
Extern auf USB-Device
Extern auf NAS
DVR
Getrennte Livebild und Vollbildaufzeichnung - MxFFS mit Archivie-
rungsfunktion
Vor- und Nachalarmbilder
Automatische DVR-Überwachung inkl. Fehlerbenachrichtigung
Software MxManagementCenter
MxLEO, Gegenlichtkompensation, automatischer Weißabgleich,
Bildverarbeitung
Bildentzerrung
Abmessungen/Bohrschablone
1. Abmessungen bei Wandmontage
106,5 mm
140,5 mm
Weitere Informationen auf www.mobotix.com:
• Produkte > Indoor-Kameras > M26 Allround
• Support > Download Center > Dokumentation > Zertifikate & Konformitätserklärungen
MOBOTIX, das MX Logo, MxPEG und MxActivitySensor sind in der Europäischen Union, den USA und in ande-
ren Ländern eingetragene Marken der MOBOTIX AG • Änderungen vorbehalten • MOBOTIX übernimmt keine
Haftung für technische Fehler, Druckfehler oder Auslassungen • Alle Rechte vorbehalten • © MOBOTIX AG 2017
wenn
wird. Wird PoE-Klasse 2 verwen-
222 mm
112 mm
Wand-/Deckenhalter M26
Drehen Sie das Objektiv mit der Hand vorsichtig hin und her, bis der rote
Bereich der Scharfstellhilfe möglichst vollständig verschwunden ist.
Ist die Bildschärfe korrekt eingestellt, deaktivieren Sie die Scharfstellhilfe
wieder (Quick Control Scharfstellhilfe, Wert Deaktiviert).
3. Konfiguration speichern
Wählen Sie im Livebild der Kamera im Browser das Quick Control Einstel-
lungen verwalten und als Wert Gesamte Konfiguration sichern aus. Die
Kamera sichert die Einstellungen im permanenten Speicher, damit diese
auch nach einem Neustart der Kamera verwendet werden.
LED Boot-
blinkt Option
1 x —
Werksein-
2 x
stellungen
Automati-
3 x sche IP-
Adresse
Recovery-
4 x
System
*Nur auf Kameras mit Audio-Option und installiertem Lautsprecher.
3. Boot-Option auswählen
Betätigen Sie hierzu den Taster länger (> 2 s). Die Kamera quittiert die
Auswahl durch 3 s schnelles Blitzen; die Büroklammer kann dann entfernt
werden. Nach 20 s erfolgt die akustische Bestätigung lt. obiger Tabelle.
Erfolgt keine Auswahl, fährt die Kamera nach einer gewissen Zeit normal
weiter hoch.
Netzwerksicherheit: MOBOTIX-Produkte bringen alle notwen-
digen Konfigurations möglichkeiten für einen datenschutzkon-
formen Betrieb in Ethernet-Netzwerken mit. Für das system-
übergreifende Datenschutzkonzept ist der Betreiber verantwortlich. Die
notwendigen Grundeinstellungen zur Missbrauchsverhinderung können in
der Software konfiguriert werden und sind passwortgeschützt. Ein unau-
torisierter Fremdzugriff wird dadurch verhindert.
Rechtliche Hinweise
Rechtliche Aspekte einer Video- und Audioaufzeichnung: Beim
Einsatz von MOBOTIX-Produkten sind die Datenschutzbestim-
mungen für Video- und Audio beob achtung zu beachten. Je
nach Landesgesetz und Aufstellungsort der M26 kann die Aufzeichnung von
Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt
sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert,
sich über die aktuell gültigen Bestimmungen zu informieren und diese
zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen
nicht legalitätskonformen Produktgebrauch.
Entsorgung
Elektrische und elektronische Produkte enthalten viele
Wertstoffe. Entsorgen Sie deshalb die MOBOTIX-Produkte
am Ende ihrer Lebensdauer gemäß den geltenden gesetz-
lichen Bestimmungen und Vorschriften (beispielsweise bei
einer kommunalen Sammelstelle abgeben). MOBOTIX-Produkte dürfen
nicht in den Hausmüll gegeben werden! Entsorgen Sie einen im Produkt
evtl. vorhandenen Akku getrennt vom Produkt (die jeweiligen Produkt-
handbücher enthalten einen entsprechenden Hinweis, wenn das Produkt
einen Akku enthält).
Haftungsausschluss
Die MOBOTIX AG haftet nicht für Schäden, die durch unsach-
gemäße Handhabung seiner Produkte, dem Nichtbeachten
der Bedienungsanleitungen sowie der relevanten Vorschriften
entstehen. Es gelten unsere Allgemeinen Geschäftsbedingungen, deren
jeweils aktuelle Fassung auf www.mobotix.com zum Download bereit
steht (Link AGB unten auf jeder Seite).
PTZ
Alarm/Ereignisse
Intelligente Videoanalyse MxActivitySensor, Video-Motion-Analysis, MxAnalytics
Audio
Schnittstellen
Sicherheit
Zulassungen
Spannungsversorgung
Leistungsaufnahme
Leistungsaufnahme
angeschlossener Ver-
braucher
Schutzklassen
Umgebungstemperatur
Maße/Gewicht
Lieferumfang
2. Abmessungen bei Deckenmontage
106,5 mm
140,5 mm
80 mm
75 mm
Interface-Box
Bedeutung
Diese Option wird auf dem Kameramodell
nicht unterstützt.
Startet die Kamera mit den Werksein-
stellungen (Werks-IP-Adresse, Benutzer-
namen und Kennwörter werden nicht
zurückgesetzt).
Startet die Kamera als DHCP-Client und
bezieht eine IP-Adresse von einem DHCP-
Server. Ist kein DHCP-Server vorhanden
oder wird keine IP-Adresse erhalten, star-
tet die Kamera mit der Werks-IP-Adresse.
Startet die Kamera im Recovery-System,
z. B. um eine fehlgeschlagene Aktualisie-
rung der Kamera-Software erneut durch-
zuführen.
Digitales Schwenken/Neigen/Zoomen stufenlos bis 8fach
Temperatursensor, Erschütterungssensor (mit Firmware ab V5.0.1),
Mikrofon, weitere Sensorik/IOs via MxMessageSystem Benachrich-
tigung über E-Mail, FTP, Telefonie (VoIP, SIP), visuelle/akustische
Alarme, Vor-/Nachalarmbilder
Mikrofon/ Lautsprecher, beide 16bit/16kHz (HD-Wideband-Audio)
Lippensynchrones Audio, Audiorecording
VoIP/SIP Telefonie, Gegensprechen, Fernsteuerung per Tastencode
Ethernet 100Base-T, MiniUSB, MxBus*;
Ein-/Ausgänge und RS232 über Zubehör
*Nur Variante Mx-M26B
Benutzer-/Gruppenmanagement, HTTPS/SSL, IP-Adressfilter, IEEE
802.1x, Intrusion Detection, digitale Bildsignatur, MxFFS
EN55032:2012; EN55022:2010; EN55024:2010; EN50121-4:2015;
EN61000-6-1:2007; EN 61000-6-2:2005; EN61000-6-3:2007+A1:2011;
EN61000-6-4:2007+A1:2011; AS/ NZS CISPR22:2009+A1:2010; CFR47
FCC part15B
Power over Ethernet (IEEE 802.3af)
Typ. 4 W
An MxBus: max. 2,5 W, an USB: max. 2,5 W, gesamt max. 3 W
Die Leistungsaufnahme der Kamera erhöht sich entsprechend!
IP66
IK10
–30 bis 50 °C
B x H x T: 140 x 189 x 220 mm; Gewicht: ca. 350 g
Gehäuse aus hochfestem Kunststoff (PBT) weiß, Umbausatz zum
Deckenhalter, Montagezubehör, Montageschlüssel, Patchkabel
50 cm, Software, 4GB MicroSD-Karte (eingebaut)
106,5 mm
137 mm
27 mm
Audio-
Bestätigung*
—
Boing
Boing-Boing
Alarm Sound
§
§
