Spypoint TINY-PLUS Schnellstartanleitung

SPY SPY P P INT INT
Überwachungskamera
TINY series
smart TINY LIVE
series · série series · série series · série
Modelle:

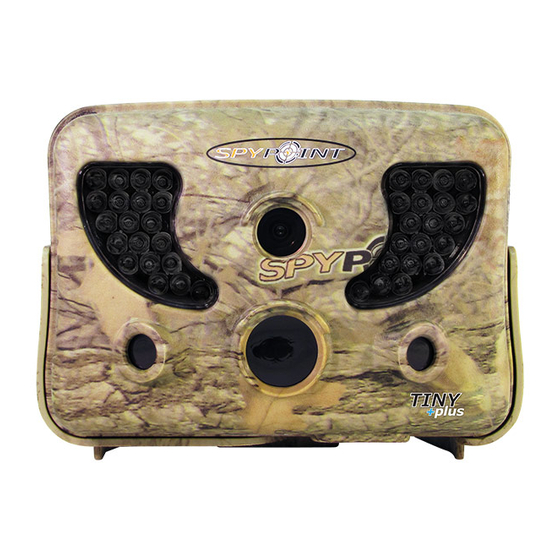

TINY-PLUS
TINY-W BF
TINY-W
3
TINY
4G
Schnellstartanleitung
v1.4
1
Starten
2
Einstellungen
3
Fehlermeldungen
Vollständige Instruktionen
4
www.spypoint.com
www.spypoint.info
1
Starten
KOMPONENTEN
1
2
3
4
5
6
7 8 9
10
11
12
13
14 15 16 17 18 19 20 21
1 Fotolinse Bildsensor und Infrarot-Filter.
2 Antenne Ermöglicht die drahtlose Kommunikation
(falls zutref- zwischen der Kamera und der BLACKBOX
fend)
(Empfänger/Steuergerät). Für die Installation
(falls zutreffend), entfernen Sie die Kappe
und schrauben Sie die Antenne an der Seite
der Kamera fest.
3 Unsichtbare Nachtbeleuchtung für Schwarz/weiß Fotos
LEDs und Videos.
4 Test-LED Blinkt im TEST Modus, wenn die Kamera eine
Bewegung erfasst hat. Im PHOTO/VIDEO
Modus blinkt die LED 60 Sekunden, um dem
Anwender zu ermöglichen sich zu entfernen,
ohne fotografiert zu werden.
5 Seitliche Bereitet die Kamera vor, wenn das Ziel den
Bewegung- zentralen Bewegungsmelder ist die Kamera
smelder (2) bereits in Bereitschaft. Wenn die seitlichen
Bewegungsmelder aktiviert sind, ist der
Erfassungsbereich erweitet.
6 Fresnel-Linse Erweitert den Erfassungsbereich und macht
(vor dem
den Beweungsmelder der Kamera emfpindli-
zentralen cher.
Bewegung-
smelder)
7 Löcher für das Ermöglicht es ein Kabelschloss (CL-6FT,
Kabelschloss separat erhältlich) zu installieren.
8 Stativgewinde Standart ¼-20" Gewindeeinsatz
9 Löcher für Ermöglicht es die Kamera mit dem mitgelief-
den Befesti- erten Befestingungsgurt zu montieren.
gungsgurt
10 Power-Taste Ermöglicht das Ein/Ausschalten der Kamera
11 BUSY-LED Leuchtet auf, wenn die Kamera aufnimmt.
12 Bedienschalt- Tasten zum bedienen der Kamera.
fläche
13 Betrachtungs- Ermöglicht den Zugriff auf Fotos/Videos über
Bildschirm das Hauptmenü.
14 Batterieschal- Wählen Sie die Energiequelle, bezüglich der
ter verwendeten Art von Batterien.
15 Mikrofon Für Tonaufnahmen, heben Sie die Gummia
beckung an und drehen diese zur Seite,
damit das Mikrofon frei liegt.
16 SD-Kartens- Für Foto/Video-Aufnahmen wird eine SD-
teckplatz Karte benötigt. Die Kamera ist kompatibel
mit SD/SDHC Speicherkarten, bis zu 32GB
(nicht enthalten).
17 Herausnehm- Verwenden Sie 6 AA-Batterien (Alkaline oder
barer Lithium) (LR6) oder einen wiederaufladbaren
Batteriehalter Lithium-Akku-Pack (LIT-09/LIT-C-8, separate
erhältlich).
18 USB- Um Fotos/Videos auf Ihren Computer zu
Anschluss übertragen.
19 1)12V 1)Diese Kamera kann über den externen
12-Vold-DC-Eingang betrieben werden,
2)Solar-Panel- z.B. mit einer 12V Batterie oder einem 12V
Anschluss Adapter (separat erhältlich).
2)Ermöglicht ein Solarpanel (SP-12V) anzus
chließen, um die Ladung des Lithium-
Akku-Pack (LIT-09/LIT-C-8) aufrechtzuer
halten (separate erhältlich).
20 Externe 1/8" –Eingang der Kamera über einen
Auslöser- Schließerkontakt auslöst. (Beispiel: Ver-
Buchse wendung eines magnetischen Türschalters
an ein Alarmsystem angeschlossen)
21 TV-Ausgang Ermöglicht das Betrachten und Löschen von
aufgenommenen Bildern und Videos über
über ein TV-Gerät.
EINSETZEN DER BATTERIEN
Mit den Kontakten
Kontakte Kontakte
zuerst einlegen
6 Alkaline AA-Batterien Lithium-Akku-Pack
LIT-09/LIT-C-8
Wir empfehlen, neue Batterien zu verwenden, um die maximale
Leistung aus Ihrer Kamera herauszuholen. Weiterhin wird die
Verwendung von wiederaufladbaren AA-Batterien nicht empfohlen.
Schalterstellung abhängig (von der Energiequelle)
Energiequelle Schalterstellung
• 6 AA
• 12V
ALK
• 12V + 6 AA
• LIT-09*
• 12V + LIT-09* RECH
• Solarpanel + LIT-09*
* Wiederaufladbarer Lithium-Akku-Pack (LIT-09) oder mit Ladegerät
(LIT-C-8), separat erhältlich.
LEGEN SIE EINE SPEICHERKARTE EIN
Legen Sie eine SD/SDHC Speicherkarte (bis zu
32 GB) in den Kartenleser der Kamera, goldene
Kontakte nach oben. Wenn ein klicken zu hören
ist, wurde die Karte korrekt eingelegt.
Vor dem Einsetzen oder Entfernen einer
Speicherkarte, schalten Sie die Kamera
immer vorher aus, um einen Verlust oder eine
Beschädigung von den bereits vorhandenen
Aufnahmen zu verhindern.
