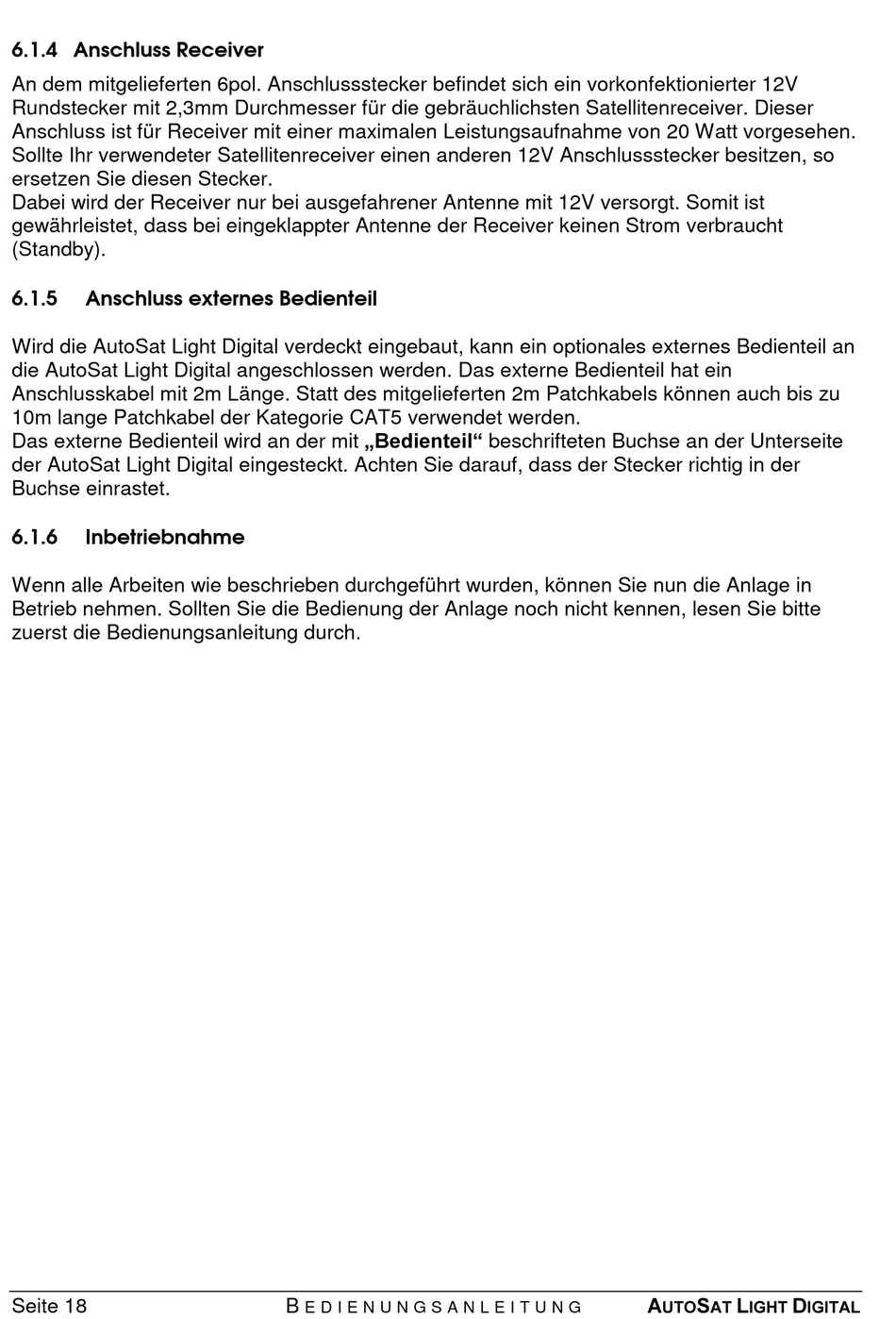

6.1.4 Anschluss Receiver
An dem mitgelieferten 6pol. Anschlussstecker befindet sich ein vorkonfektionierter 12V
Rundstecker mit 2,3mm Durchmesser f r die gebräuchlichsten Satellitenreceiver. Dieser
Anschluss ist f r Receiver mit einer maximalen Leistungsaufnahme von 20 Watt vorgesehen.
Sollte Ihr verwendeter Satellitenreceiver einen anderen 12V Anschlussstecker besitzen, so
ersetzen Sie diesen Stecker.
Dabei wird der Receiver nur bei ausgefahrener Antenne mit 12V versorgt. Somit ist
gewährleistet, dass bei eingeklappter Antenne der Receiver keinen Strom verbraucht
(Standby).
6.1.5
Anschluss externes Bedienteil
Wird die AutoSat Light Digital verdeckt eingebaut, kann ein optionales externes Bedienteil an
die AutoSat Light Digital angeschlossen werden. Das externe Bedienteil hat ein
Anschlusskabel mit 2m Länge. Statt des mitgelieferten 2m Patchkabels können auch bis zu
10m lange Patchkabel der Kategorie CAT5 verwendet werden.
Das externe Bedienteil wird an der mit Ä%HGLHQWHLO³ beschrifteten Buchse an der Unterseite
der AutoSat Light Digital eingesteckt. Achten Sie darauf, dass der Stecker richtig in der
Buchse einrastet.
6.1.6
Inbetriebnahme
Wenn alle Arbeiten wie beschrieben durchgef hrt wurden, können Sie nun die Anlage in
Betrieb nehmen. Sollten Sie die Bedienung der Anlage noch nicht kennen, lesen Sie bitte
zuerst die Bedienungsanleitung durch.
Seite 18
