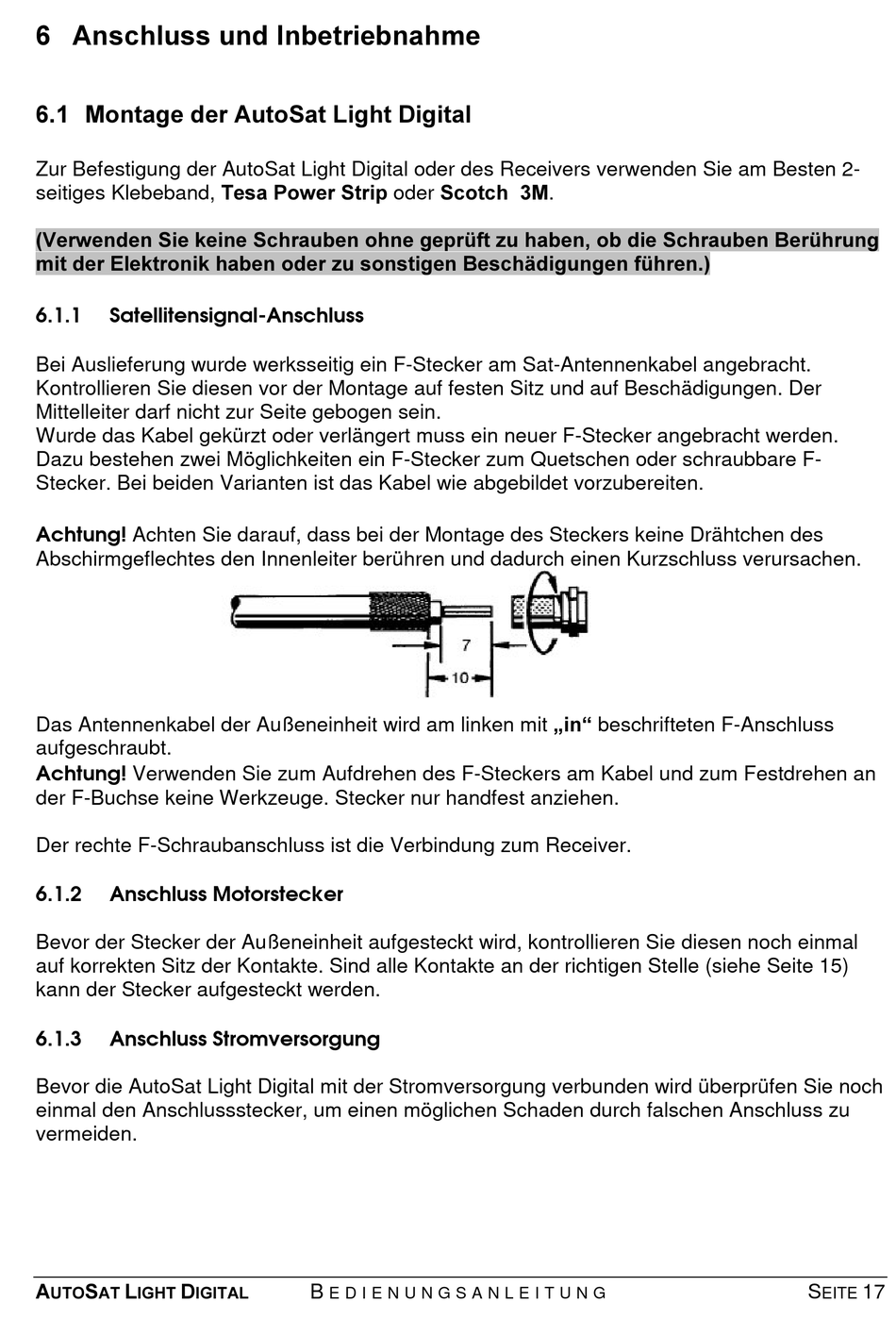

 $QVFKOXVV XQG ,QEHWULHEQDKPH
 0RQWDJH GHU $XWR6DW /LJKW 'LJLWDO
Zur Befestigung der AutoSat Light Digital oder des Receivers verwenden Sie am Besten 2-
seitiges Klebeband, 7HVD 3RZHU 6WULS oder 6FRWFK 0.
9HUZHQGHQ 6LH NHLQH 6FKUDXEHQ RKQH JHSUIW ]X KDEHQ RE GLH 6FKUDXEHQ %HUKUXQJ
PLW GHU (OHNWURQLN KDEHQ RGHU ]X VRQVWLJHQ %HVFKlGLJXQJHQ IKUHQ
6.1.1

Satellitensignal-Anschluss

Bei Auslieferung wurde werksseitig ein F-Stecker am Sat-Antennenkabel angebracht.
Kontrollieren Sie diesen vor der Montage auf festen Sitz und auf Besch digungen. Der
Mittelleiter darf nicht zur Seite gebogen sein.
Wurde das Kabel gekürzt oder verl ngert muss ein neuer F-Stecker angebracht werden.
Dazu bestehen zwei Möglichkeiten ein F-Stecker zum Quetschen oder schraubbare F-
Stecker. Bei beiden Varianten ist das Kabel wie abgebildet vorzubereiten.
Achtung! Achten Sie darauf, dass bei der Montage des Steckers keine Dr htchen des
Abschirmgeflechtes den Innenleiter berühren und dadurch einen Kurzschluss verursachen.
Das Antennenkabel der Außeneinheit wird am linken mit ÄLQ³ beschrifteten F-Anschluss
aufgeschraubt.
Achtung! Verwenden Sie zum Aufdrehen des F-Steckers am Kabel und zum Festdrehen an
der F-Buchse keine Werkzeuge. Stecker nur handfest anziehen.
Der rechte F-Schraubanschluss ist die Verbindung zum Receiver.
6.1.2

Anschluss Motorstecker

Bevor der Stecker der Außeneinheit aufgesteckt wird, kontrollieren Sie diesen noch einmal
auf korrekten Sitz der Kontakte. Sind alle Kontakte an der richtigen Stelle (siehe Seite 15)
kann der Stecker aufgesteckt werden.
6.1.3

Anschluss Stromversorgung

Bevor die AutoSat Light Digital mit der Stromversorgung verbunden wird überprüfen Sie noch
einmal den Anschlussstecker, um einen möglichen Schaden durch falschen Anschluss zu
vermeiden.
$
6
/
'
872
$7
,*+7
,*,7$/
B
E D I E N U N G S A N L E I T U N G
S
17
EITE
