6.3 Deckendurchführung
5
Zur Montage einer Deckendurchführung sind folgende Arbeitsschritte notwendig:
–
–
–
–
–
Hinweis!
Das Loch der Ansaugreduzierungsfolie muss sich genau über der Öffnung der
Deckendurchführung befinden. Der Öffnungsdurchmesser der Ansaugreduzierungsfolie darf
nicht verändert werden.
Berühren Sie die Klebeflächen der Folien nicht, um sie staub‑ und fettfrei zu halten.
6.4 Überwachung bei erzwungener Luftströmung
6.4.1 Detektion an Zu- und Abluftöffnungen
Vorsicht!
Erfolgt die Rauchansaugung in erzwungener Luftströmung (Lüfter, Klimaanlagen), richten Sie
!
die Ansaugöffnungen in Abhängigkeit von der Abluftgeschwindigkeit im Luftstrom aus.
Bosch Sicherheitssysteme GmbH
1
1.
2
4.
3
4
2.
3.
6
5.
7
Befreien Sie die Klebestellen vor dem Verkleben mit dem vorgeschriebenen Reiniger von
Schmutz und Fett. Verkleben Sie den Schlauchanschluss mithilfe von Tangit-Kleber mit
dem jeweiligen T-Stück an der Ansaugleitung.
Bohren Sie für jede Deckendurchführung ein Loch mit Ø 13 mm in die Zwischendecke.
Montieren Sie die Deckendurchführung, indem Sie die Mutter entfernen, das Teil mit der
Schlauchtülle von unten durch die Bohrung schieben und die Mutter oberhalb der
Zwischendecke wieder aufsetzen und anziehen.
Ermitteln Sie die notwendige Länge für den Ansaugschlauch und schneiden Sie ihn zu.
Stecken Sie den zugeschnittenen Schlauch auf die Schlauchtülle der Deckendurchführung
und auf den Schlauchanschluss am T-Stück der Ansaugleitung. Erwärmen Sie den
Schlauch dazu gegebenenfalls mit einem Heißluftfön.
Kleben Sie die erforderliche Ansaugreduzierungsfolie (entsprechend
Projektierungsrichtlinien) auf die Deckendurchführung.

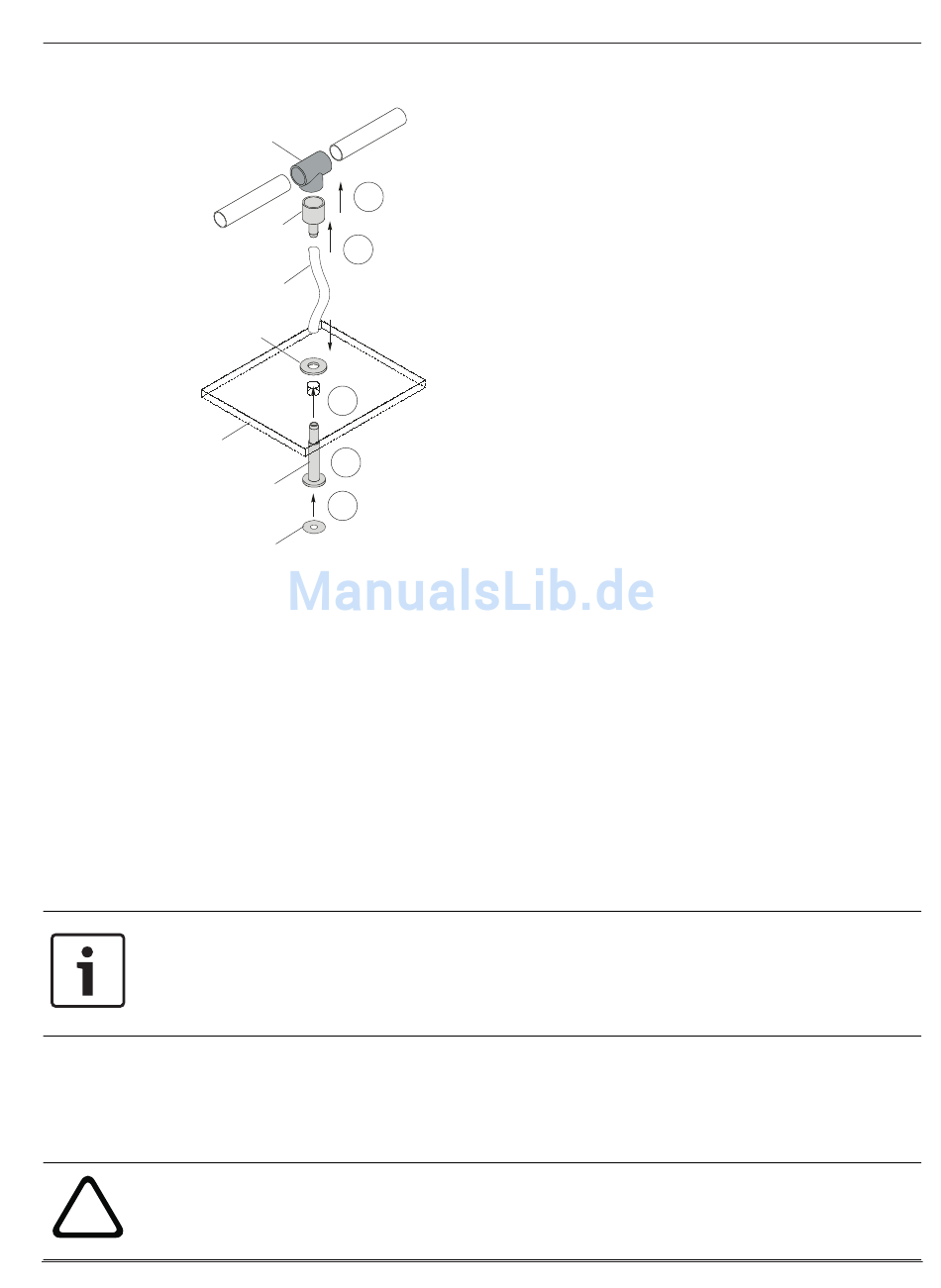

1 T-Stück
2 Schlauchanschluss der Deckendurchführung
3 Ansaugschlauch für Deckendurchführung
4 Mutter der Deckendurchführung
5 Zwischendecke
6 Deckendurchführung (Teil)
7 Ansaugreduzierungsfolie
