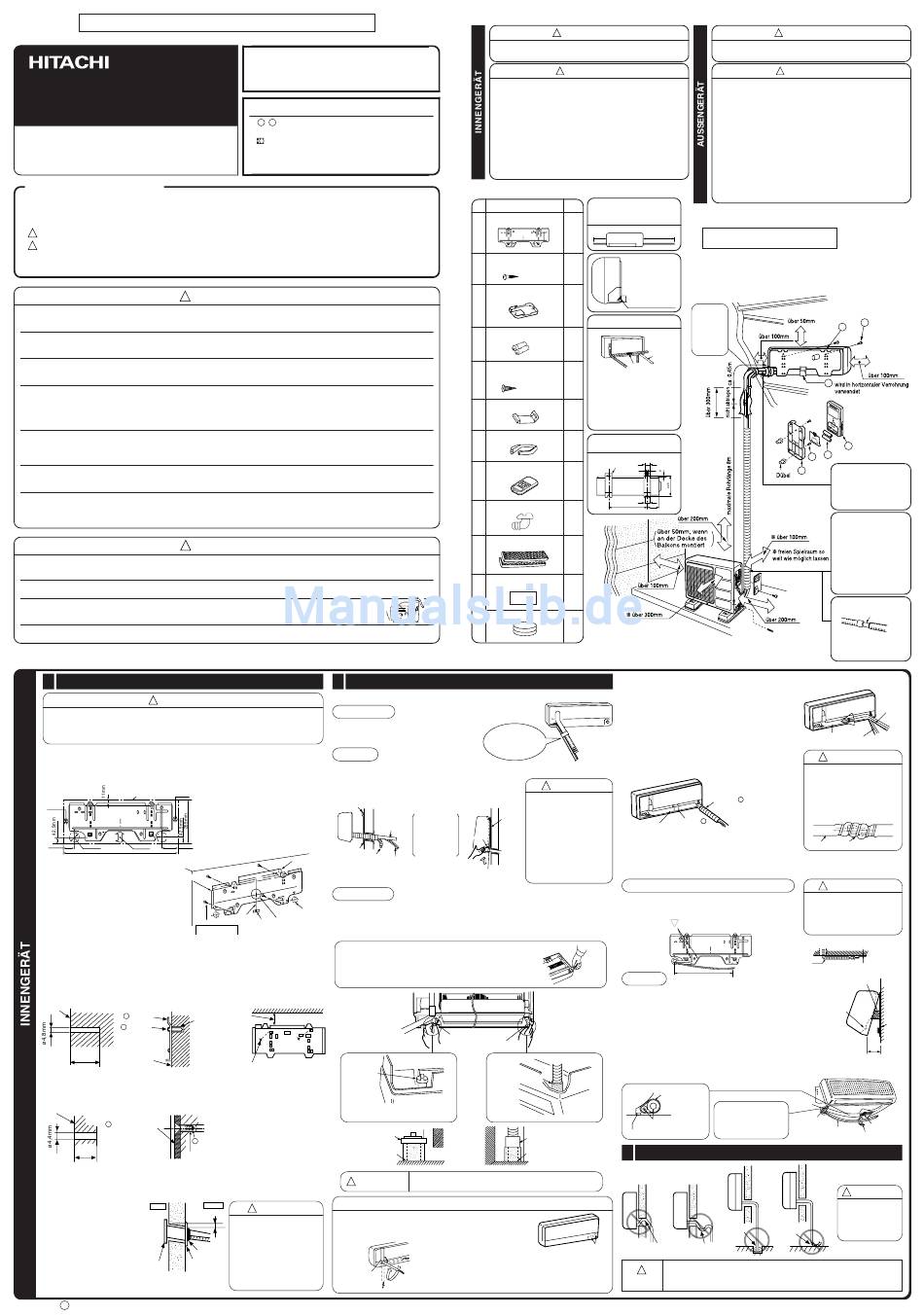

Hitachi RAS-25CNH2 Einbauanleitung

NUR FÜR WARTUNGSPERSONAL
HITACHI RAUMKLIMAGERÄT NACH DEM SPLIT-SYSTEM
EINBAUANLEITUNG
Innengerät Außengerät
RAS-25CNH2 RAC-25CNH2
Vorsichtsmaßnahmen
G Bitte lesen Sie die Vorsichtmaßnahmen sorgfältig vor Installation und Inbetriebnahme des Gerätes durch.
G Für die Sicherheit ist der Inhalt dieses Abschnittes von großer Bedeutung. Bitte beachten Sie in besonderem
Maße folgende Zeichen.
! WARNUNG ......Unsachgemäße Installation des Gerätes könnte Tod oder ernste Verletzungen zur Folge haben.
! VORSICHT ......Nicht korrekte Montage könnte ernste Konsequenzen nach sich ziehen.
Überprüfen Sie das Gerät nach dem Einbau auf ordnungsgemäße Funktion. Erklären Sie dem Kunden die
Bedienung des Gerätes entsprechend der Bedienungsanleitung.
WARNUNG
!
G Wenden Sie sich bitte an den Kundendienst oder an einen qualifizierten Techniker für den Einbau des Gerätes. Sollten Sie
den Einbau selber ausführen, so könnte es zum Wasserleck, Kurzschluß oder Feuer kommen.
G
Beachten Sie bitte die Anweisungen in der Einbauanleitug während Einbau des Gerätes. Inkorrekter Einbau könnte Wasserleck,
elektrischen Schlag oder Feuer zur Folge haben.
G
Montieren Sie das Gerät an einer Stelle, die das Gewicht des Gerätes aushalten kann. Sonst könnte das Gerät einstürtzen
und Gefahren bringen.
G Bei der Ausführung von elektrischen Einbauarbeiten sind die Regeln und Vorschriften der elektrischen Installierung sowie die
in diesem Handbuch beschriebenen Verfahren zu beachten. Es durfen nur von den Behörden zugelassene Starkstromkabel
verwendet werden. Fehlerhafter Einbau oder die Verwendung von Kabeln schlechter Qualität können einen Kurzschluss oder
Brand verursachen.
G
Für den Anschluss vom Innen- an das Aussengerät sind nur zugelassene Kabel zu verwenden. Nach dem Einstecken der
Klemmen ist sicherzustellen, dass alle Kabelverbindungen fest sind. Falsches Einstecken und lose Kontakte können zu
Überhitzung und somit einem Brand führen.
G Verwnden Sie bitte in Ihrer Einbauarbeit nur die vorgeschriebenen Einzelteile. Andernfalls könnte es zum Einsturtz des
Gerätes, Wasserleck, elektrischen Schlag oder Feuer kommen.
G
Sowohl bei der Neuinstallation als auch bei der Verlegung des Gerätes darf nichts anderes als das Kältemittel R-22 in den
Kältemittelkreislauf eingespeist werden. Sollte Luft in den Kältemittelkreislauf gelangen, dann steigt der Druck und es könnten
sich die Röhre brechen oder es kommt zu anderen Defekten.
VORSICHT
!
G
Dies ist ein feststehendes Gerät der Klasse 1. Bei der Installierung sind vom IEC zugelassene Starkstromkabel zu verwenden.
Ausserdem muss bei der Installierung ein Hauptschalter mit geöffnetem Kontaktspalt von mehr als 3 mm verwendet werden.
G
Die Rohrleitungen müssen abgestützt werden, dabei darf der Abstand zwischen den Stützen nicht mehr als 1m betragen.
G Montieren Sie das Gerät nicht in der Nähe von brennbarem Gas. Das Außengerät könnte
Feuer fangen, wenn brennbares Gas in seiner Umgebung entweicht.
G
Achten Sie daraf, Daß eine einwandfreie Wasserableitung möglich ist.
Einbau der Montageplatte, Wanddurchbohren und Installation des Schutzrohres
1
VORSICHT
!
G Die Ableitung des Wassers von Behälter im Innengerät kann von der linken Seite
vorgenommen werden. Daher muss die Montageplatte waagerecht oder leicht
angewinkelt zur Seite des Abflußschlauches angebracht werden. Andernfalls könnte
das kondensierte Wasser überlaufen.
Direkte Montage an der Wand
G Bitte befestigen Sie die Montageplatte an verdeckten Trägern in der Wand.
Die Äußerlichen Dimensionen
des Innengerätes
20mm
20mm
62mm ø65mm 80mm 95mm
798mm
Montageplatte
Vorgänge des Einbaus und Vorsichtsmaßnahmen
G Vorgehensweise bei der Befestigung der Montageplatte.
1. Bohren Sie Löcher 2. Drücken Sie Dübel
in der Wand. in die Löcher.
(wie unten gezeigt) (wie unten gezeigt)
Wand
1 Montage-
platte
2 Schraube
32mm
Wand
G Vorgänge zum Befestigen der Fernbedienungshalterung.
1. Bohren Sie Löcher. 2. Drücken Sie Dübel
in der Wand. (wie in die Löcher. (wie unten
unten abgebildet) abgebildet)
Wand
3 Fernbedienungshalterung
5 Schraube
19mm
Dübel
Wanddurchbohren und einbau des Schutzrohres
G Bohren Sie ein 65mm-Loch
in der Wand. Das Loch soll
leicht zur Außengerätsseite
Innen
geneigt sein. Halten Sie
dazu den Bohrer um einen
kleinen Winkel schräg.
G Schneiden Sie das
Schutzrohr nach der Dicke
WAND
der Wand ab.
Muffe
Schutzrohr
G Damit kein Regenwasser
reinläuft, sollen alle Lücken
in der Muffe mit Kitt
ausgefüllt werden.
< >
I142: C
G Bitte lesen Sie die vorgänge des richtigen Einbaus
sorgfältig durch vor Einbau des Gerätes.
G Der Vertreter soll den Kunden über den richtigen
Einbau informieren.
Erforderliche Werkzeuge
G + – Schraubenzieher G Maßband
G Säge G Bohrmaschine mit 65mm Aufbohreraufsatz
G 4mm Sechskantenschlüssel
G (14, 17, 19, 22mm) Schraubenschlüssel
G Gasdetektor G Rohrschneider
G Isolierband G Zange G Aufweit-Werkzeugsatz
2 Montage des Innengerätes
VERTIKAL NACH UNTEN VERROHREN
Vorbereitung
Schließen Sie das Verbindungskabel an.
G
G Ziehen Sie das Rohr, das Verbindungskabel
und den Abflußschlauch heraus.
Montage
G Der obere Teil des Innengerätes wird an der
Montageplatte aufgehängt.
G Die Nase am unteren Teil des Innengerätes
wird in die montageplatte eingehängt.
Montagplatte
Schutzrohr
Kondensatschlauch
Verbindungskabel
Höhe
HORIZONTALE VERROHRUNG
Vorbereitung
Wechseln des Kondensatschlauches und Vorgänge des Einbaus.
Loch für Rohr
G Bei horizontaler Verrohrung tauschen Sie das Kondensatschlauch und die Abflußkappe
Richtschnur
Markierung
Schraube für Montageplatte Gewicht
um, wie unten gezeigt. Führen Sie des Kondensatschlauch hinein, bis sich das
Bitte verwenden Sie
mehr als 4 Schrauben Isolationsmaterial zusammenfaltet.
G Bitte benutzen Sie eine Zange um die
Abflußkappe rauszuziehen. (Das ist ein leichter
weg, die kappe zu entfernen)
3. Bringen Sie die Montageplatte
an der Wand mit einer 4.1 x 32
Schraube an. (wie unten
gezeigt)
Decke
über 50mm
Dübel
4,1 x 32 Schraube
Abflußkappe
G Entfernen
Kondensatschlauch-Installation.
Abflußkappe
Bitte bis hier
einführen
VORSICHT
!
HORIZONAL UND NACH UNTEN VERROHREN-ÖFFNUNGEN MACHEN
Außen
! VORSICHT
2~5mm
G Bei horizontaler oder nach unten verrohrung, verwenden
Das Kabel darf mit keinem
Sie ein Messer um Öffnungen wie abgebildet zu
Metall in der Wand in
schneiden. Dann glätten Sie die Kanten mit einer Pfeile.
Kontakt kommen. Bitte
verwenden Sie das
Mit Kitt
abdichten
Schutzrohr. Denn sonst
könnten in der Wandhöle
lebende Mäuse das Kabel
Rohrleitungs-
abstützung
beschädigen.
WAHL DES STANDORTES
G
Das Gerät an einer stabilen nicht vibrierenden Stelle montieren,
die das Gerät völlig unterstützt.
G
Keine Heizquellen und keine Hindernisse dürfen sich am
Luftausgang befinden.
G
Die Spielraumabstände nach oben, unten, rechts und links sind
der Abbildung unten zu entnehmen.
G
Der Standort muß günstige Möglichkeiten bieten für
G Messer
Wasserableitung und Rohrvrbindungen zum Außengerät.
G
Um Störungen zu vermeiden müssen Sie darauf achten, daß das
Gerät und die Fernbedienung mindestens 1m entfern vom
Fernseher und Radio plaziert werden.
G
Um eine Signalverfälschung zu vermeiden, müssen Sie die
Fernbedienung von Hochfrequenzmachinen und Hochlei-
stungsfunksystemen entfernt halten.
Bezeichnung der Bestandteile des Innengerätes
Nr. Bezeichnung
Montageplatte
1
Schraube für
2
Montageplatte
( 4 , 1 x 3 2 )
Fernbedienungshalterung
3
Batterien AAA-Größe
4
Schrauben für
5
Fernbedienungshalterung
( 3 , 1 x 1 6 )
Halterung
6
Isolationsrohr
7
Fernbedienung
8
Dränrohr
9
Reiningungsfilter
0
Abdichtung
!
Buchse
@
Die Verbindungskabel,
das Rohr und der
Abflußschlauch müssen
mit Isolierband
zusammengebunden
werden.
VORSICHT
!
Bitte ziehen Sie den
unteren
Innengerätes
Montege-
Heben Sie das
aussen, um zu prüfen, ob
platte
Innengerät
Kühlmittelrohr
das Gerät richtig an der
nach oben
Vorsprung
M o n t a g e p l a t t e
dann drücken
eingehängt ist. Falscher
Sie es runter.
Einbau kann Vibrationen
und
Haken
verursachen.
Abflußkappe
Kondensatschlauch
Kondensatschlauch
Sie die Kappe vor
Kondensatschlauch
Bitte bis hier einführen
Kondensiertes Wasser könnte ausfließen wenn nicht
richtig eingeführt.
G Setzen Sie die Rohrleitungen um, während Sie den
unteren Teil der Rohrhalterung mit der Hand
Umsetzen nach dem
festhalten.
Biegen nach unten.
(Bitte achten Sie auf folgende Sachen und erhalten Sie das Einverständniss des Kunden vor dem Einbau).
WARNUNG
!
G
Das Außengerät muß an einer Stelle montiert werden, die schweres
Gewicht aushält. Sonst vibriert das Gerät und steigt der Lärm.
VORSICHT
!
G
Das Gerät darf nicht direkter Sonneneinstrahlung oder Regen
ausgesetzt werden. Außerdem muß die Belüftung gut und frei
von Hindernissen sein.
G
Die aus dem Gerät ausströmende Luft darf nicht auf Pflanzen
oder Tiere gerichtet sein.
G
Die Spielraumabstände nach oben, unten, rechts und links sind
der Abbildung unten zu entnehmen. Wenigestens 3 Seiten müssen
frei sein.
G
Achten Sie bitte daraf, daß die ausgeblasene heiße Luft und der
Lärm die Nachbarn nicht stört.
G
Sie dürfen das Gerät nicht montieren, wo es Gas,Damf,Öl und
Rauch gibt.
G
Der Standort muß günstig sein für Wasserableitung.
G
Plazieren Sie das Außengerät und seine Verbindungskabel
wenigestens 1m entfrnt von Antennen und Signallinien des
Fernsehers, Radios oder Telephons. Damit werden Störungen
vermieden.
Die Länge des
Stck
Verbindungskabels des
Innengeräts
ca.
1
Abbildung zeigt den Einbau des
0,9m
ca. 1,6m
Innen und des Außengerätes.
6
Schneiden Sie
weg den getönten
Teil und glätten
20 Sie die Kanten
1 der Öffnung.
Vergewissern
Sie sich,
Richtung der Verrohrung
daß alle
Lücken mit
Kitt
2
gedichtet
Horizontal
sind
senkrecht
zum Gerät
Verbindung
2
Es gibt 3 mögliche Richtungen,
nämlich: Horizontal senkrecht zum
Gerät, vertikal nach unten von
rechts,horizontal raus von rechts.
Die Ausnehmung für die
1
Rohrleitungen nicht an der linken
Seite des Geräts formen.
Dimensionen des Montage-
1
ständers des Außengerätes.
(Einheit:mm)
35
montageständer
12
1
35
500
100
1
1
1
2
DER EINBAU VON KÜHLMITTELROHREN NACH DEM ANSCHLIEßEN
Die Kühlmittelrohre sollten so eingestellt werden, dass
G
sie durch das Loch in der Wand passen, und dann zum
weiteren Anschließen vorbereitet werden.
G Die Enden von 2 angeschlossenen Röhre mit einem
Isolator abdecken, der für Endanschlüße verwendet wird.
Dann werden die Röhre mit Isolationsrohr umgewickelt.
G Schließen Sie das Verbindungskabel an.
G Nach dem Einstellen, passen Sie das Verbindungskabel
und die Rohre in den verfügbaren Platz unter dem
Innengerät ein. Befestigen Sie sie mit einer Kabelklemme.
Isolationsrohr
Teil des
nach
Kabelklemme 6
Rohr
Isolierrohr (muss mit Klebeband in Abständen von jeweils
120mm befestigt werden).
DER ANSCHLUSS DES KÜHLMITTELROHRES BEIM EINBAU
Geräusche
DES INNENGERÄTES
Vorbereitung zum Einbau des Kühlmittelrohre
G Kühlmittelrohre und Verbindungskabel müssen
zusammengebunden werden.
G Die Vorderseite der Kühlmittelrohre muss
an den mit " " gekennzeichneten Stellen liegen.
0.85m
Montage
Hängen Sie das Innengerät an die Montageplatte. Verwnden Sie den
temporären Ständer auf der Rückseite des Innengerätes um die untere
Seite des Gerätes um 15cm nach Außen zu schieben.
G Führen Sie das Kondensatschlauch durch das Loch.
G Isolieren Sie das verbindende Teil des Kühlmittelrohres mit Isoliermaterial.
G Umwickeln Sie die Kühlmittelrohre mit Isolierband.
G Schließen Sie das Verbindungskabel an.
G
Nach dem Einstellen werden das Verbindungskabel und die
Kühlmittelrohre in dem verbleibenden Platz unterhalb des Kühlgerätes
untergebracht.
G Die Nase des Innengerätes muss in der Montageplatte eingehängt sein.
Wärmeisolationschlauch
Nach vorn ziehen, um
die Anschließung der
Kühlmittelrohre
Kältemittelröhre leicht
Verbindungskabel zu machan
3 Einbau des Kondensatschlauches
Graben
Öffnungen Biegung nach Ansammlung
oben von Kondenswasser
Sie haben die freie Wahl, auf welcher Seite (links oder rechts) Sie das Schlauch
!
einbauen. Stellen Sie bitte beim Einbau sicher, daß das kondensierte Wasser
VORSICHT
einwandfrei abfließen kann. (Nachläßigkeit könnte Wasserleck zur Folge haben.)
WARNUNG
!
VORSICHT
!
2
1
6
8
4
5
Die Verrohrung des
3
Innengerätes soll mit dem
mitgelieferten Isolationsrohr
isoliert werden. Reicht der
Isolator nicht, so verwenden
Sie Bitte kommerzielle
Produkte.
G
Der Höhenunterschied
zwischen Außen- und
Innengerät soll unter 5m
bleiben.
G
Das Verbindungsrohr, egal
ob klein oder groß, sollte
vollständig mit Isolierrohr
abisoliert werden und dann
mit Isolierband umwickelt
werden. (Der Isolator
verschlechtert sich, wenn
er nicht umgewickelt wird).
Der Anschluß eines isolierten
Kondensatschlauches.
Innendurchmesser 16mm
Bitte verwenden Sie isoliertes
Kondensatschlach für die
Verrohrung des Innengerätes
(kommerzielle Produkte)
Konden-
satschlauch
Rohr
Verbindungskabel
VORSICHT
!
G Das für die Befestigung des
Isolators benutzte Gummi-
band Soll nicht mit großer
kraft gezogen werden. Sonst
7 beeinträchtigt dies die
Wärmeisolation und führt zur
Wasserkondensation.
Rohr Gummiband ganz fest ziehen
VORSICHT
!
G Bitte Plastikkappe nach
der Aufweitung aufsetzen,
um Plastikteilchen vom
Reingelangen zu hindern.
unter
5mm
Bitte mit einem kleinen
Radius biegen, um einen Bogen zu formen.
Temporärer ständer
Vorsprung
Haken
ca. 15cm
Schutzrohr
Abflußleitung
Anschlußteil
Verbindungskabel
Halterung
! VORSICHT
Stellen Sie sicher,
daß das Schlauch
Ansammlung
von weder gebogen
Kondenswasser
noch lose ist.
