werden. Vor dem Abnehmen der Batteriekabel immer den Netzstecker des Ladegeräts aus der Steckdose-
ziehen. Wenn Sie den Ladevorgang einer in einem Fahrzeug montierten Batterie unterbrechen, muss immer
zuerst das Batteriekabel vom Chassis abgenommen werden und danach das andere Batteriekabel.
5. Wenn die Anzeigen für Laden und Erhaltungsladen alternierend blinken, hat dies folgende Ursachen:
• Wenn die Anzeigen nur einige Sekunden blinken, ist der Sulfatgehalt der Batterie wahrscheinlich zu hoch.
Wenn die Anzeigen länger als 60 Minuten blinken, ist die Batterie defekt und muss ausgetauscht werden.
• Wenn ein Blinksignal im Abstand von einigen Minuten erscheint, liegt eine hohe Selbstentladung der
Batterie vor, die daher ausgetauscht werden sollte..
LADEZYKLUS
Das CTEK XC 800 hat eine dreistufige vollautomatische Ladecharakteristik IUoUp. Zu Beginn des Ladevor-
gangs liefert das Ladegerät einen maximalen Strom an die Batterie. Die Batteriespannung steigt sukzessive
bis zum eingestellten Niveau von 7.2 V an. An diesem Punkt wird die Spannung reguliert und durch
sukzessives Absenken des Ladestroms konstant gehalten. Wenn der Ladestrom unter 0.4 A gesunken ist,
schaltet das Ladegerät auf Erhaltungsladung um.
Wenn die Batterie belastet wird und die Polspannung auf 6.45 V absinkt, schaltet das Ladegerät automa-
tisch wieder an den Anfang des dreistufigen Ladevorgangs. Das Ladegerät benötigt eine Gegenspannung
von der Batterie in Höhe von mindestens 3.7 V, um den Ladezyklus starten zu können. Dies bedeutet, dass
eine Batterie, die so tief entladen ist, dass die Batteriespannung unter 3.7 V liegt, von dem Ladegerät nicht
geladen werden kann. Eine normal entladene Batterie hat eine Polspannung von 5,3 V.

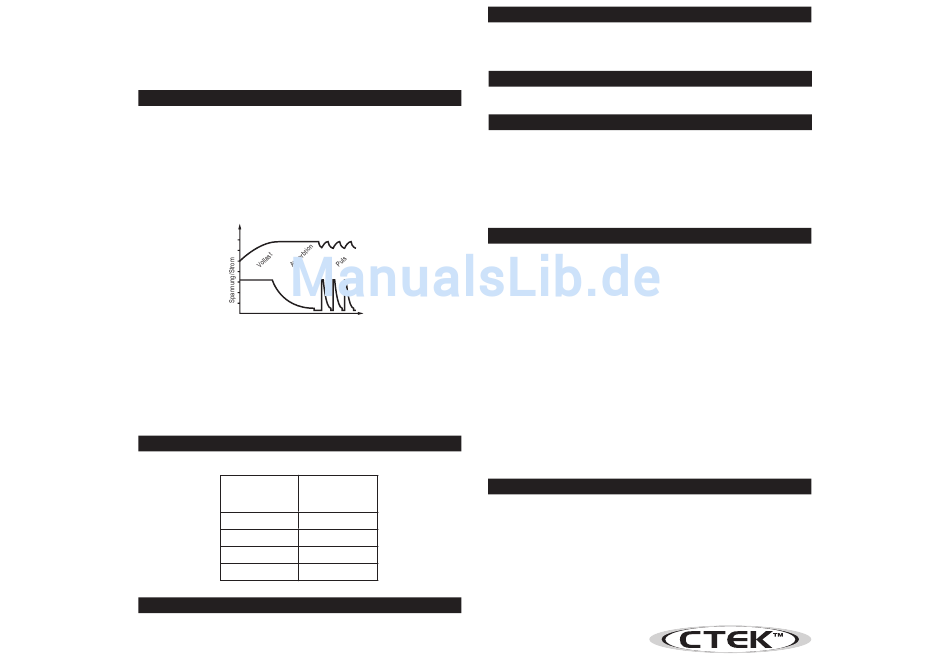

Ladephasen:
Spannung
Strom
Volllast - In dieser Stufe erfolgen etwa 80 % des Ladevorgangs. Das Ladegerät liefert einen konstanten
Strom, bis die Polspannung bis zum eingestellten Niveau angestiegen ist.
Absorption - Fertigladung bis fast 100 %. Die Polspannung bleibt auf dem eingestellten Niveau. In dieser
Phase wird der Strom sukzessive reduziert, damit die Polspannung nicht zu hoch ansteigt. Wenn die
Absorptionsphase länger als 18 Stunden andauert, geht das Ladegerät in Erhaltungsladung über. Diese
Funktion schützt vor Schäden, die durch eine defekte Batterie entstehen können.
Puls - Unterhaltungsladung. Der Ladevorgang variiert zwischen 95 % und 100 %. Die Batterie erhält einen
Puls, wenn die Spannung sinkt. Halten Sie Ihre Batterie in einem guten Zustand, wenn sie nicht benutzt
wird. Das Ladegerät kann über Monate angeschlossen bleiben.
LADEDAUER BEI VOLLAST
Die Tabelle zeigt die Zeitdauer des Ladevorgangs mit Volllast.
Batteriekapazität
Zeit bis ~80 %
(Ah)
2
8
20
32
ÜBERHITZUNGSSCHUTZ
Das CTEK XC 800 ist mit einem Überhitzungsschutz ausgerüstet. Bei hoher Umgebungstemperatur wird die
Ausgangsleistung reduziert.
Das Ladegerät ist wartungsfrei. Das Ladegerät darf nicht demontiert werden, hierdurch erlischt die Garantie.
Wenn das Netzkabel beschädigt ist, muss es vom Fachhändler repariert werden. Das Gehäuse des
Ladegeräts kann mit einem feuchten Tuch und einem milden Reinigungsmittel gereinigt werden. Vor der
Reinigung den Netzstecker aus der Steckdose ziehen.
Das CTEK XC 800 wird mit einem Batteriekabel mit Batterieklemmen sowie mit einem Batteriekabel mit
Kabelschuhen geliefert.
CTEK SWEDEN AB, Rostugnsvägen 3, SE-776 70 VIKMANSHYTTAN, Schweden, gewährt dem
Erstkäufer dieses Produkts eine begrenzte Garantie. Die Garantie ist nicht übertragbar. Sie erstreckt sich
auf Herstellungs- oder Materialfehler und gilt zwei Jahre ab Kaufdatum. Der Käufer muss das Produkt
zusammen mit dem Kaufbeleg an den Fachhändler oder direkt an CTEK SWEDEN AB senden. Die Garantie
verliert ihre Gültigkeit, wenn das Batterieladegerät nicht gemäß dieser Bedienungsanleitung verwendet oder
unachtsam behandelt wurde. Nur CTEK SWEDEN AB oder vom Unternehmen autorisierte Werkstätten
dürfen das Gerät öffnen und reparieren, anderenfalls erlischt die Garantie. CTEK SWEDEN AB gewährt nur
die oben genannte Garantie und übernimmt keine anderen wie auch immer gearteten Folgekosten. CTEK
SWEDEN AB ist nicht an andere als die oben genannten Garantiebedingungen gebunden.
Spannung AC
Strom
Rückstrom*
Ladespannung
Rauschwert**
Ladestrom
Umgebungstemperatur
Zeit
Kühlung
Ladegerättyp
Batterietypen
Batteriekapazität
Maße
Gehäuseschutzklasse
Gewicht
*) Rückstrom ist der Strom, den das Ladegerät aus der Batterie zieht, wenn der Netzstecker aus der
Steckdose gezogen ist.
**) Die Qualität von Ladespannung und Ladestrom ist sehr wichtig. Ein hoher Rauschwert führt zum
Erwärmen der Batterie und zum Verschleiß der positiven Elektrode. Ein hoher Rauschwert kann Geräte
beschädigen, die an die Batterie angeschlossen sind. Das CTEK XC 800 zeichnet sich durch eine sehr
saubere Spannung und einen Strom mit geringem Rauschwert aus.
Ladung
CTEK SWEDEN AB erklärt hiermit in eigener Verantwortung, dass das Batterieladegerät CTEK XC 800
(Stunden)
folgende Standards und Normen erfüllt: EN60335-1, EN60335-2-29 gemäß den Bedingungen in Direktive
73/23/EEC mit Anlagen 93/68/EEC und EN55022, EN 61000-3-3, EN 61000-3-2, EN55014-2 gemäß
1.5
Bedingungen in Direktive 89/336/EEC mit Anlagen 92/31/EEC und 93/68/EEC.
6
20
Vikmanshyttan. Schweden, 25.06.2003
36
Börje Maléus, Geschäftsführer CTEK SWEDEN AB
CTEK SWEDEN AB
Rostugnsvägen 3
SE-776 70 VIKMANSHYTTAN
SCHWEDEN
Fax: 0225-307 93
www.ctek.se
WARTUNG
AUSSTATTUNG
GARANTIE
TECHNISCHE DATEN
220-240 VAC, 50-60 Hz.
130 mA rms (bei vollem Ladestrom)
<1 mA
7.2 V, Nominell: 6 V
Max 10 mV rms, max 12 mA (2%).
max. 0,8 A.
- 20°C bis + 50°C. Die Ausgangsleistung wird bei höheren Temperaturen
automatisch reduziert.
Natürliche Konvektion.
Dreistufig, vollautomatisch IUoUp, mit Pulserhaltung.
Alle Typen von 6 V Blei-Säure-Batterien
(Offene, MF, VRLA, AGM und GEL).
1.2 bis 32 Ah, bis zu 100 Ah für Erhaltungsladung.
142 x 51 x 36 mm (L x B x H)
IP 65
0.3 kg
HERSTELLERERKLÄRUNG
