EINLEITUNG
Wir beglückwünschen Sie zum Kauf Ihres neuen professionellen, primärgeschalteten
Batterieladers XS 3600 einschl. der Funktionen für Langzeitladung, Kontrollmessung
und die Wiederherstellung völlig entladener Batterien. XS 3600 gehört zu einer Serie
professioneller Ladegeräte der Firma CTEK SWEDEN AB. Der Batterielader repräsentiert
den neuesten Stand der Technik in der Sparte Batterieladung. XS 3600 gewährlei-
stet maximale Lebensdauer Ihrer Batterien. Vor Inbetriebnahme des Laders ist die
XS 3600
Bedienungsanleitung durchzulesen; die Anweisungen sind sorgfältig zu befolgen.
SICHERHEIT
Batterieladegerät
• Das Ladegerät ist für 12V Blei-Säure-Batterien von 14 bis 120Ah ausgelegt. Es darf nur
bestimmungsgemäß verwendet werden.
• Bei Anschluss bzw. Trennung der Batterie ist eine Schutzbrille zu tragen. Wenden Sie
außerdem das Gesicht von der Batterie weg!
Für Blei-Säure-Batterien 14-120Ah
• Batteriesäure ist ätzend. Bei Kontakt der Säure mit Haut oder Augen ist der betreffende
Bereich unverzüglich mit reichlich Wasser zu spülen. Wenden Sie sich dann umgehend
an einen Arzt.
• Sorgen Sie dafür, dass die Batteriekabel nicht verklemmt werden oder in Kontakt mit
heißen Flächen bzw. scharfen Kanten kommen.
• Während des Ladens können explosive Gase entweichen. Vermeiden Sie daher
Funkenbildung in der Nähe des Ladegeräts!
• Sorgen Sie während des Ladens für gute Belüftung.
• Der Lader darf nicht abgedeckt werden.
• Sorgen Sie dafür, dass der Stecker des Ladegeräts nicht in Kontakt mit Wasser kommt.
• Laden Sie nie eine gefrorene Batterie.
• Laden Sie nie eine schadhafte Batterie.
• Stellen Sie das Ladegerät während des Ladens nicht auf die Batterie.
• Der Netzanschluss muss den geltenden Starkstromvorschriften entsprechen.
• Vor dem Gebrauch sind die Kabel des Laders zu überprüfen. An Kabeln und Kabel-
Dehnungsschutz dürfen keine Risse zu erkennen sein. Ein Ladegerät mit schadhaften
Kabeln darf nicht verwendet werden.
• Kontrollieren Sie stets, dass der Lader zur Langzeitladung (Erhaltungsladung)
Bedienungsanweisung und Leitfaden
übergegangen ist, bevor das Gerät für längere Zeit unbeaufsichtigt und in eingeschal-
tetem Zustand gelassen wird. Falls sich der Lader nach drei Tagen noch nicht in der
für das professionelle Laden von
Langzeitladung befindet, deutet dies auf einen Fehler hin. In einem solchen Fall muss
der Lader manuell getrennt werden.
Starter und Tiefzyklusbatterien
• Alle Batterien sind früher oder später verbraucht. Eine Batterie, die beim Laden aus-
fällt, wird normalerweise vom technisch fortgeschrittenen Überwachungssystem des
Ladegeräts sicher gehandhabt, jedoch können bestimmte ungewöhnliche Batteriefehler
auftreten. Der Lader darf nicht über einen längeren Zeitraum unbeaufsichtigt bleiben.
DE
• Montage (Anschluss) des Ladegeräts ist nur auf einer ebenen Unterlage zulässig.
• Die Ausrüstung darf nicht von Kindern oder des Lesens unkundigen Personen gehand-
habt werden, falls nicht eine verantwortliche Person die Aufsicht führt und gewähr-
leistet, dass der Batterielader korrekt und sicher gehandhabt wird. Der Batterielader
ist außerhalb der Reichweite von Kindern und sonstigen unbefugten Personen zu
verwahren und zu benutzen.
LADEN
5. Der Ladevorgang kann jederzeit unterbrochen werden. Hierzu zieht man den Stecker
des Ladegeräts aus der Steckdose. Vor dem Abnehmen der Batteriekabel immer den
Anschluss des Laders an eine im Fahrzeug befindliche Batterie:
Stecker des Ladegeräts aus der Steckdose ziehen. Wenn Sie den Ladevorgang einer in
1. Bei Anschluss oder Trennung der Batteriekabel muss der Stecker des Ladegeräts aus
einem Fahrzeug montierten Batterie unterbrechen, muss immer zuerst das Batteriekabel
der Steckdose gezogen sein.
vom Chassis abgenommen werden und danach das andere Batteriekabel.
2. Stellen Sie fest, welcher Pol geerdet (= mit dem Fahrzeug verbunden) ist.
6. Wenn die Anzeigen für Laden und Erhaltungsladen alternierend blinken, hat dies
Normalerweise ist der Minuspol geerdet.
folgende Ursachen:
3. Laden einer am Minuspol geerdeten Batterie. Schließen Sie das rote Kabel an den
• Unterbrechung des Ladevorgangs weil sich ein Kabel gelöst hat oder weil die Batterie
Pluspol der Batterie an und das schwarze Kabel ans Chassis des Fahrzeugs. Achten
nicht leitet.
Sie darauf, das schwarze Kabel nicht in der Nähe der Benzinleitung oder der Batterie
• Der Sulfatgehalt in der Batterie ist zu hoch.Wenn die Anzeigen länger als 30 Minuten
anzuschließen!
blinken, ist die Batterie defekt und muss ausgetauscht werden.
4. Laden einer am Pluspol geerdeten Batterie. Schwarzes Kabel am Minuspol der Batterie
• Wenn die Blinksignale im Abstand von mehr als 10 Sekunden erscheinen, liegt ein
und rotes Kabel ans Chassis des Fahrzeug anschließen. Achten Sie darauf, das rote
hohe Selbstentladung der Batterie vor, die daher ausgetauscht werden sollte.
Kabel nicht in der Nähe der Benzinleitung oder der Batterie anzuschließen!
LADEPHASEN
Anschluss des Laders an eine Batterie, die nicht im Fahrzeug
montiert ist:
Das XS 3600 hat eine vierstufige vollautomatische Ladecharakteristik IUoUp. Zu Beginn
1. Bei Anschluss oder Trennung der Batteriekabel muss der Stecker des Ladegeräts aus
des Ladevorgangs liefert das Ladegerät den maximal eingestellten Strom an die Batterie,
der Steckdose gezogen sein.
und die Batteriespannung steigt bis zum eingestellten Niveau an. An diesem Punkt
2. Rotes Kabel an Pluspol und schwarzes Kabel an Minuspol der Batterie anschließen.
schaltet das Ladegerät auf konstante Spannung um, und die Stromzufuhr zur Batterie
Anschluss von mitgelieferten Kabeln mit Ringkabelschuhen:
wird schrittweise reduziert. Wenn der Strom 0,4A erreicht, schaltet das Ladegerät auf
Achten Sie darauf, dass die Kabel nicht verklemmt werden oder in Kontakt mit heißen
Pulserhaltung um. Wenn die Batterie belastet wird und die Polspannung der Batterie
Flächen bzw. scharfen Kanten kommen. Bei Kabelanschluss an die Batterie darf diese
auf 12,9V absinkt, beginnt das Ladegerät wieder automatisch mit der ersten Stufe der
nicht mit dem Ladegerät verbunden sein. Schließen Sie die Ringkabelschuhe an die
Ladecharakteristik.
Batteriepole an (rotes Kabel an Pluspol u. schwarzes Kabel an Minuspol). Dann wird die
Schnellverbindung montiert.
Verpolungsschutz
Bei falschem Anschluss der Batteriekabel verhütet der Verpolungsschutz des Geräts
Schäden am Ladegerät oder an der Batterie. Dabei leuchtet die rote Warnlampe (0) auf.
Ladevorgang starten
1. Ladegerät an Steckdose anschließen.
2. Wenn Sie sichergestellt haben, dass die Batteriekabel korrekt angeschlossen sind,
können Sie den Ladevorgang starten. Hierzu stecken Sie den Stecker des Ladegeräts
in die Steckdose. Falls die Batteriekabel falsch angeschlossen sind, verhindert eine
Schutzschaltung, dass weder Ladegerät noch Batterie beschädigt werden. In diesem Fall
leuchtet die Fehleranzeige
auf. Beginnen Sie dann wieder bei Punkt 1.
3. Jetzt leuchtet entweder die Anzeige
für Laden oder die Anzeige
für
Absinken des Sulfatgehalts: Sulfatbatterien mit sinkendem Sulfatgehalt werden
Erhaltungsladen auf. Wenn die Anzeige für Erhaltungsladen leuchtet, ist die Batterie
durch Pulse (Langzeitladung) geladen.
voll geladen. Wenn die Batteriespannung sinkt, sendet das Ladegerät einen Puls an
Volllast: In dieser Stufe erfolgen 80% des Ladevorgangs. Das Ladegerät liefert einen
die Batterie. Die Pulslänge hängt davon ab, wie stark die Spannung gesunken ist. Das
konstanten Strom, bis die Polspannung bis zum eingestellten Niveau angestiegen ist.
Ladegerät kann über Monate angeschlossen bleiben.
Absorption: Fertig geladen bis fast 100%. Die Polspannung bleibt auf dem eingestell-
4. Falls nichts geschieht: Wenn die Anzeige für die eingestellte Spannung immer noch
ten Niveau. In dieser Phase wird der Strom sukzessive reduziert, damit die Polspannung
leuchtet, jedoch keine andere Anzeige, kann der Anschluss an die Batterie oder das
nicht zu hoch ansteigt.
Chassis fehlerhaft sein, oder die Batterie ist defekt. Wenn der Ladevorgang nicht gestar-
tet wird, kann dies auch darauf beruhen, dass die Steckdose keinen Strom liefert.
Puls: Erhaltungsladen. Der Ladevorgang variiert zwischen 95% und 100%. Die Batterie
TECHNISCHE SPEZIFIKATION
erhält einen Puls, wenn die Spannung sinkt. Halten Sie Ihre Batterie in einem guten
Modell
XS 3600
Zustand, wenn sie nicht benutzt wird. Das Ladegerät kann über Monate angeschlossen
Spannung Wechselstrom 220-240V WS, 50-60Hz
bleiben.
Rückstrom*
< 1mA/Monat
ÜBERHITZUNGSSCHUTZ
Ladespannung
Nominell: 12V; 14,4V
Rauschwert**
Max. 50mV rms, max. 0,13A
XS 3600 verfügt über Überhitzungsschutz. Die Ausgabeleistung verringert sich bei
Ladestrom
3,6A
erhöhter Außentemperatur.
Umgebungstemperatur
- 20°C bis + 50°C, Ausgangsleistung verringert sich automa-
tisch bei höheren Temperaturen.
WARTUNG
Kühlung
Natürliche Konvektion.
Das Ladegerät ist wartungsfrei. Hinweis: Das Ladegerät darf nicht demontiert werden!
Ladezyklus
XS 3600 hat eine mehrstufige, vollautomatische
Andernfalls erlischt die Garantie. Bei Schäden am Netzkabel ist das Ladegerät beim
Ladecharakteristik.
Vertragshändler zur Reparatur abzuliefern. Das Gehäuse des Geräts kann mit weichem
Batterietyp
Sämtliche Typen von 12V Blei-Säure-Batterien (offene, MF,
Tuch, das in mildes Reinigungsmittel getaucht ist, gereinigt werden. Beim Reinigen ist das
VRLA, AGM u. GEL).
Ladegerät vom Netzanschluss zu trennen.
Batteriekapazität
14 bis 120Ah
AUSRÜSTUNG
Abmessungen
165x61x38 mm (L x B x H)
Gehäuseschutzklasse
IP 65***

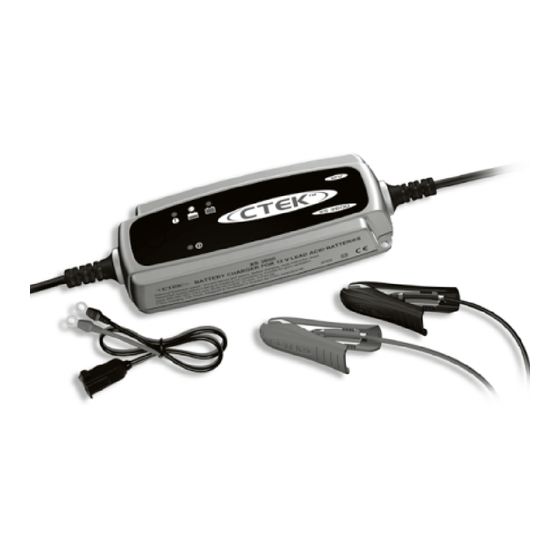

XS 3600 wird mit Batteriekabel und Batterieklemmen sowie einem Batteriekabel mit
Gewicht
0,5 kg
Ringkabelschuhen geliefert.
GARANTIE
*) Rückstrom ist der Strom, den das Ladegerät der Batterie entzieht, wenn der
Netzstecker aus der Steckdose gezogen ist.
CTEK SWEDEN AB, Rostugnsvägen 3, 776 70 VIKMANSHYTTAN, gewährt dem
**) Die Qualität von Ladespannung u. Ladestrom ist sehr wichtig. Ein hoher Rauschwert
Erstkäufer dieses Produkts eine begrenzte Garantie. Die Garantie ist nicht übertragbar.
führt zum Erwärmen der Batterie und zum Verschleiß der Pluselektrode. Ein hoher
Die Garantie gilt für zwei Jahre ab Kaufdatum und umfasst Fertigungs- und Materialfehler.
Rauschwert kann auch sonstige Ausrüstung beschädigen, die an die Batterie
Der Kunde liefert dabei das Produkt mit der Kaufquittung beim Händler ab. Die Garantie
angeschlossen ist. XS 3600 produziert sehr reine Spannung sowie Strom mit äußerst
erlischt in folgenden Fällen: bei unachtsamer Handhabung des Geräts oder falls es durch
geringem Rauschwert.
einen Unbefugten geöffnet oder repariert wurde (befugt sind in diesem Zusammenhang
***) Falls der Stecker aus einem platten Euro-Stecker besteht, hat der Batterielader die
nur das Personal von CTEK SWEDEN AB oder der Vertragshändler). CTEK SWEDEN AB
Gehäuseschutzklasse IP63 (für Schweiz gilt IP65).
liefert keine weitere Garantie und haftet nicht für Kosten (Folgekosten), die sich aus der
eventuellen Missachtung der obigen Garantiebeschränkung ergeben. CTEK SWEDEN
AB ist nur an die oben genannten Garantiebedingungen gebunden.
HERSTELLERERKLÄRUNG
CTEK SWEDEN AB, Rostugnsvägen 3, 776 70 VIKMANSHYTTAN, SCHWEDEN, ver-
sichert hiermit in eigener Verantwortung, dass das Batterieladegerät XS 3600 folgende
Niederspannungsnormen erfüllt: EN60335-1, EN60335-2-29 gemäß Richtlinie 73/23/
EWG mit Ergänzung von 93/68/EWG. Dieses Produkt entspricht ebenfalls folgenden
EMV-Normen: EN 61000-3-3, EN 61000-3-2, EN55014-1 u. EN55014-2 gemäß Richtlinie
89/336/EWG mit Ergänzung von 92/31/EWG u. 93/68/EWG.
Das Ladegerät ist in verschiedenen Ausführungen (mit verschiedenen Steckern) lieferbar.
Das Ladegerät mit flachem Eurostecker ist für Schweiz bestimmt.
VIKMANSHYTTAN 2006-01-23
Börje Maleus, Geschäftsführer
CTEK SWEDEN AB,
Rostugnsvägen 3
776 70 VIKMANSHYTTAN
Fax: +46 225 30793
www.ctek.com
DAUER DES LADEVORGANGS
Die Tabelle zeigt die Zeitdauer des Ladevorgangs mit Volllast.
Batteriegröße
Zeitdauer (h)
(Ah)
14
3
20
5
60
15
100
25
120
27
