Emerson Dixell WING XW260L Installations- Und Bedienungsanweisung

W
XW260L
1. ANSCHLUSS- UND SICHERHEITSHINWEISE
1.1 BITTE VOR DEM ANSCHLUSS LESEN

Das Handbuch wurde so gestaltet, daß eine einfache und schnelle Hilfe gewährleistet ist.

Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen
eingesetzt werden.
 Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.

Dixell Srl behält sich das Recht vor, die Zusammensetzung der eigenen Produkte ohne
Benachrichtigung des Kunden zu ändern, wobei in jeden Fall die identische und unveränderte
Zweckmäßigkeit dieser hantiert wird.
1.2 SICHERHEITSHINWEISE
 Vor dem Anschluß des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.

Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und
Temperatur-Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht
auszuschliessen.

Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korekten Anschluß überprüfen.

Nie das Gerät ohne Gehäuse betreiben.
 Den Fühler an einer Stelle montieren, welche der Endkunde nicht erreichen kann.

Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.

Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
 Bitte beachten Sie, daß alle Fühler mit genügend großem Abstand zu spannungsführenden
Leitungen installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und
das Gerät vor Spannungseinstreuungen über die Fühler-Eingänge geschützt.

Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-
Schaltung von RC-Gliedern (FT1).
2. ALLGEMEINE BESCHREIBUNG

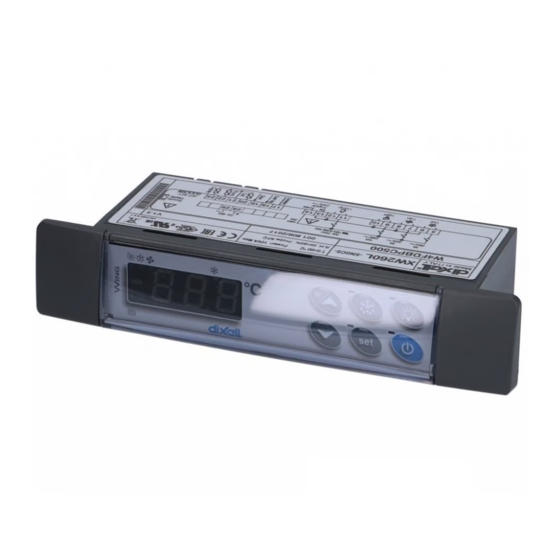

Der XW260L und sind Frontafeleinbaugeräte 185x38 mm. Beide Modelle sind mit sechs Relais
versehen: Verdichter-Regelung, Abtauung (Heißgas oder Heizdraht), Verdampfergebläse und Licht. Bei
dem Modell ist das Hilfsrelais.auch zum thermostatischen Heizbetrieb geeignet. Drei NTC-Eingänge
für Raumtemperatur, Abtauung und einen konfigurierbaren 3. Eingang z.B. für eine entfernte
Temperaturaneige. Zwei digitale Eingänge: Türkontakt und ein konfigurierbarer Eingang. Ein TTL-
Ausgang für das XJ500-System. Das ModBUS-fähig auch in "fremde", bestehende Systeme
einbindbar. Die Programmierung kann auch mittels dem Handgerät Hot Key vorgenommen werden.
Der Parametersatz kann im Hot Key gespeichert werden.
3. REGELUNG
3.1 VERDICHTER
Bei Fühlerfehler wird automatisch ein Verdichter-Zyklierbetrieb gestartet. Parameter "COn"
(Einschaltdauer) und "COF"(Ausschaltdauer).
3.2 SCHNELLGEFRIERUNG
Voraussgesetzt es findet momentan keine Abtauung statt die HOCH-Taste 3 Sekunden gedrückt
halten. Danach läuft der Verdichter für die Zeit "CCt" (Parameter) durch. Nochmals die HOCH-Taste für
3 Sekunden drücken und die Schnellgefrierung wird unterbrochen.
3.3 ABTAUUNG
Die Abtauart mittels Parameter "tdF" und "EdF" vorgeben (elektrisch, Heißgas oder thermostatisch).
Die Abtauart SMARTFROST: Die Abtauung beginnt erst, wenn der Verichter eine vorzugebende
Zeitdauer in Betrieb war. Weitere Parameter für Abtauintervalle, max. Abtaudauer usw. Das Abtauende
wird durch den Verdampferfühler und Vorgabe einer Abtauende-Temperatur vorgegeben. Danach
startet die Abtropfzeit (Parameter "Fdt").
1595009020 XW260L TD r1.0 31.07.2015
ING
4. FRONTBEDIENUNG
TASTEN
Anzeige des Sollwerts: 1x SET-Taste: Sollwertanzeige für 5s .
Verändern des Sollwerts: siehe oben
Während der Programmierung Werte erhöhen.
Schnellgefrierung mind. 3 sec. gedrückt halten.
Während der Programmierung Werte verringern.
Handabtauung: Gedrückhalten für mind. 3 sec.
Licht: Ein- und Ausschalten von Licht
EIN / AUS: Gerät ein- und ausschalten
TASTENKOMBINATIONEN
+
Tastatur verriegeln / entriegeln: 3 sec. gemeinsam
+
Programmierebene betreten
+
Programmierebene verlassen
LED MODALITÄT
Verdichter aktiv
LEUCHTET
Programmierphase (gemeinsam mit LED
BLINKT
- Mindestausschaltdauer Verdichter aktiv (Pendelschutz)
Gebläse aktiv
LEUCHTET
BLINKT
Programmierphase (gemeinsam mit LED
Abtauung aktiv
LEUCHTET
Abtropfzeit
BLINKT
Schnellgefrierung aktiv
LEUCHTET
ALARM-Zustand
LEUCHTET - Während Programmierung: Man befindet sich in der Programierebene
Pr2: Anzeige, daß dieser Parameter auch ohne Paßwort erreichbar ist. "
Bei den Tasten sind ebenfalls einige LED-Punkte. Folgende Bedeutung:
TASTE MODALITÄT
SET BLINKT
ABTAUUNG LEUCHTET
Energiesparmodus LEUCHTET
LICHT LEUCHTET
HEIZKONTAKT LEUCHTET
doppelte Befeuchtung LEUCHTET
ON/OFF LEUCHTET
4.1 KLEINSTE GESPEICHERTE TEMPERATUR EINSEHEN
1.
Taste einmal betätigen.
2.
In der Anzeige "Lo", danach die Min.-Temperatur.
3.
Ebene verlassen: Nochmal Taste betätigen oder 5 sec. warten.
4.2 HÖCHSTE GESPEICHERTE TEMPERATUR EINSEHEN
1.
Taste einmal betätigen.
2.
In der Anzeige "Hi", danach die Max.-Temperatur.
3.
Ebene verlassen: Nochmal Taste betätigen oder 5 sec. warten.
4.3 RESET DER MIN / MAX - TEMPERATUREN
1. Die Min. bzw. Max.–Temperatur anzeigen lassen und die Tasten AUF+AB gemeinsam betätigen.
2. Taste SET solange gedrückt halten, bis "rST" für 3 sec. angezeigt wird.
XW260L
BEDEUTUNG
)
)
BEDEUTUNG
Der Sollwert kann verändert werden
Eine Handabtauung wurde eingeleitet
Der Energiesparmodus ist aktiv
Das Licht ist eingeschalten
Heizkontakt wurde über Taste aktiviert (bei )
Die doppelte Befeuchtung ist aktiv
Das Gerät ist ausgeschalten
1/4
