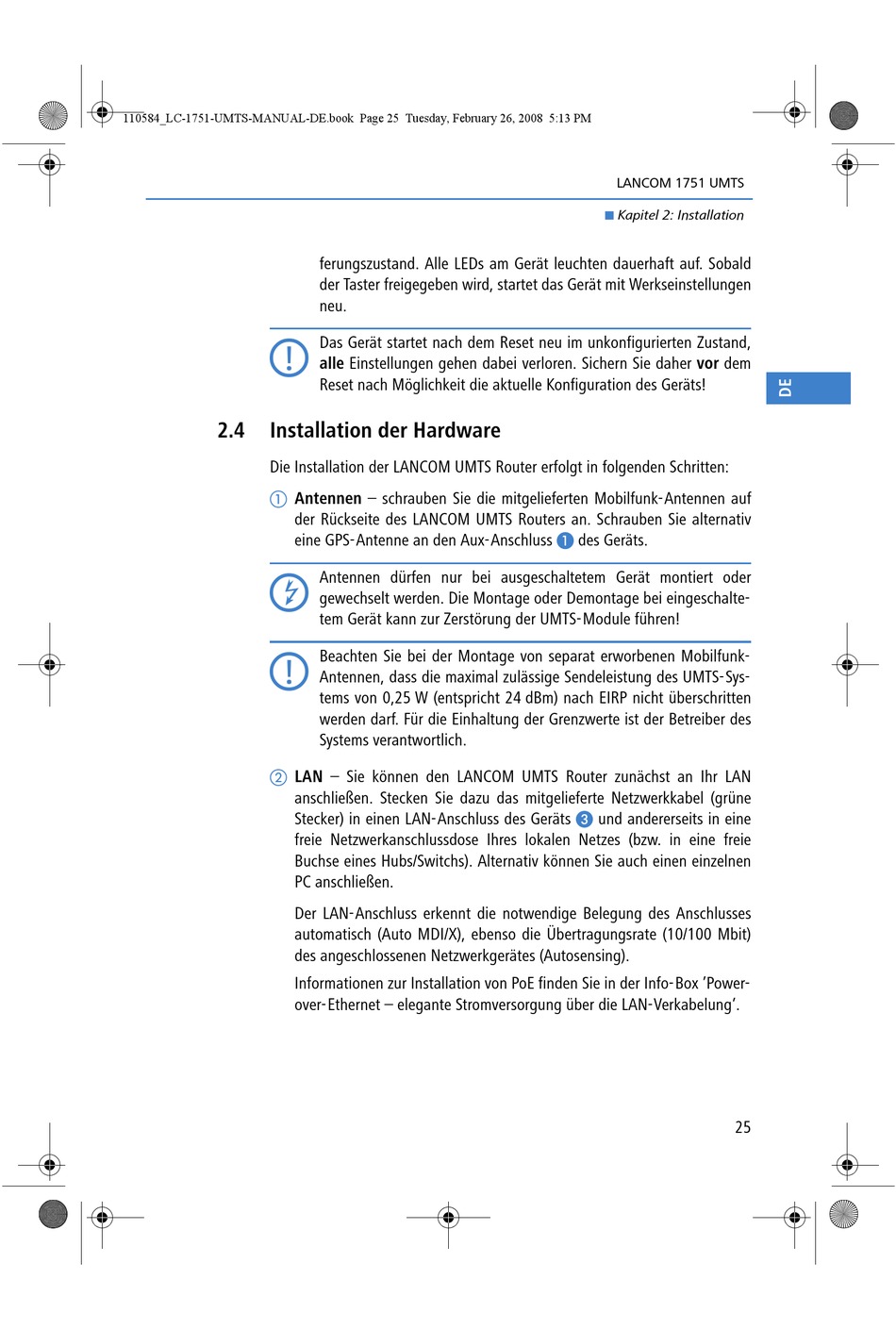

110584_LC-1751-UMTS-MANUAL-DE.book Page 25 Tuesday, February 26, 2008 5:13 PM
2.4
Installation der Hardware
Die Installation der LANCOM UMTS Router erfolgt in folgenden Schritten:
ferungszustand. Alle LEDs am Gerät leuchten dauerhaft auf. Sobald
der Taster freigegeben wird, startet das Gerät mit Werkseinstellungen
neu.
Das Gerät startet nach dem Reset neu im unkonfigurierten Zustand,
alle Einstellungen gehen dabei verloren. Sichern Sie daher vor dem
Reset nach Möglichkeit die aktuelle Konfiguration des Geräts!
Antennen – schrauben Sie die mitgelieferten Mobilfunk-Antennen auf
der Rückseite des LANCOM UMTS Routers an. Schrauben Sie alternativ
eine GPS-Antenne an den Aux-Anschluss
Antennen dürfen nur bei ausgeschaltetem Gerät montiert oder
gewechselt werden. Die Montage oder Demontage bei eingeschalte-
tem Gerät kann zur Zerstörung der UMTS-Module führen!
Beachten Sie bei der Montage von separat erworbenen Mobilfunk-
Antennen, dass die maximal zulässige Sendeleistung des UMTS-Sys-
tems von 0,25 W (entspricht 24 dBm) nach EIRP nicht überschritten
werden darf. Für die Einhaltung der Grenzwerte ist der Betreiber des
Systems verantwortlich.
LAN – Sie können den LANCOM UMTS Router zunächst an Ihr LAN
anschließen. Stecken Sie dazu das mitgelieferte Netzwerkkabel (grüne
Stecker) in einen LAN-Anschluss des Geräts
freie Netzwerkanschlussdose Ihres lokalen Netzes (bzw. in eine freie
Buchse eines Hubs/Switchs). Alternativ können Sie auch einen einzelnen
PC anschließen.
Der LAN-Anschluss erkennt die notwendige Belegung des Anschlusses
automatisch (Auto MDI/X), ebenso die Übertragungsrate (10/100 Mbit)
des angeschlossenen Netzwerkgerätes (Autosensing).
Informationen zur Installation von PoE finden Sie in der Info-Box 'Power-
over-Ethernet – elegante Stromversorgung über die LAN-Verkabelung'.
LANCOM 1751 UMTS
Kapitel 2: Installation
des Geräts.
und andererseits in eine
25
