Lancom Systems 1793VA-4G+ Kurzanleitung

Montieren & Anschließen

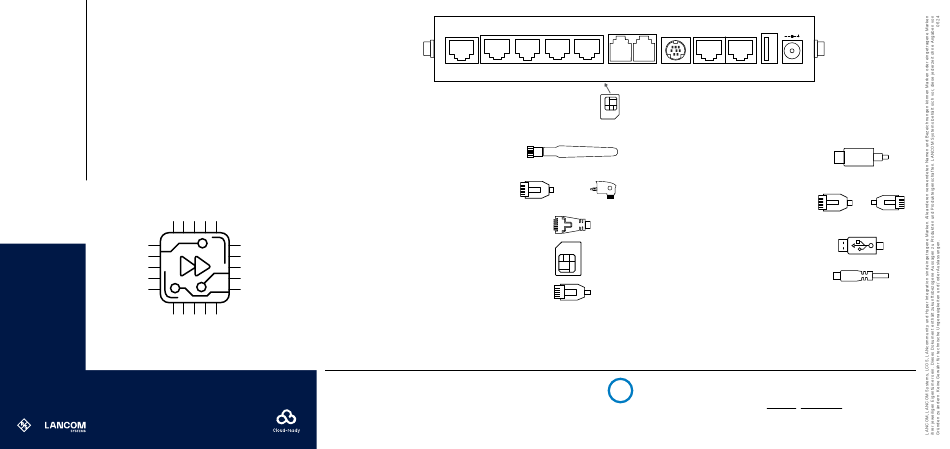

Hardware-Schnellübersicht
LANCOM 1793VA-4G+
Ant 2
➀
VDSL / ADSL ETH 4
➁
➀ LTE- / 4G-Antennen
Verbinden Sie die mitgelieferten Mobilfunkantennen mit den Anschlüssen
4G Ant 1 und 4G Ant 2.
➁ VDSL- / ADSL-Schnittstelle
Verbinden Sie die VDSL-Schnittstelle und die TAE-Dose des Providers mit
Hilfe des beiliegenden DSL-Kabels für den IP-basierten Anschluss. (Für
weitere I nformationen kontaktieren Sie bitte Ihren Internet p rovider.)
➂
Ethernet-Schnittstellen
Verbinden Sie eine der Schnittstellen ETH 1 bis ETH 4 mit einem
Ethernetkabel mit Ihrem PC oder einem LAN-Switch.
➃ SIM-Karten-Slot (Geräte-Unterseite)
Rasten Sie den SIM-Karten-Halter aus und klappen Sie ihn hoch.
Schieben Sie die SIM-Karte in die Führungsschiene des SIM-Karten-
Halters. Klappen Sie den Halter herunter und rasten Sie ihn dann ein.
➄ Analog-Schnittstellen
Sie können analoge Endgeräte entweder direkt über RJ11 oder mit
Hilfe der beiliegenden TAE-Adapter an den analogen Schnittstellen
anschließen. Weitere Adapter sind optional erhältlich.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide
aufgeführten Informationen zur bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer
nahegelegenen und jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör
ausgeschlossen ist.
Gigabit Ethernet 10/100/1000
ETH 3 ETH 2 ETH 1 Analog 2/4 Analog 1/3 Config (Com)
➂ ➃ ➄ ➅
➅ Konfigurations-Schnittstelle
Zur Konfiguration des Gerätes über die serielle Schnittstelle wird ein
serielles Konfigurationskabel benötigt (als Zubehör erhältlich).
➆ ISDN-Schnittstellen
ISDN 1: Interner (NT) bzw.externer (TE) ISDN-Bus. Die Funktion wird
über LCOS gesteuert.
ISDN 2: Interner (NT) ISDN-Bus.
Ein 100-Ohm-Widerstand zum Leitungsabschluss ist über LCOS
schaltbar.
➇ USB- Schnittstelle
Verbinden Sie ein USB-Speicher m edium oder einen USB-Drucker mit
der USB-Schnittstelle.
➈
Power
Drehen Sie den Bajonett s tecker des Netzteilkabels nach dem Ein-
stecken ins Gerät um 90° nach rechts, bis dieser einrastet.
Verwenden Sie nur das mitgelieferte Netzteil!
Das sollten Sie beim Aufstellen beachten
i
→ Bei Aufstellung auf dem Tisch die ggf. beiliegenden selbstklebenden Gummifüße verwenden
→ Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
→ Sämtliche Lüftungsschlitze freihalten
→ Rackeinbau mit Hilfe des optionalen LANCOM Rack Mount / Rack Mount Plus
(nicht im Lieferumfang).
TE / NT NT
Ant 1
➀
ISDN 1 ISDN 2 USB DC 12 V
➆ ➇ ➈
