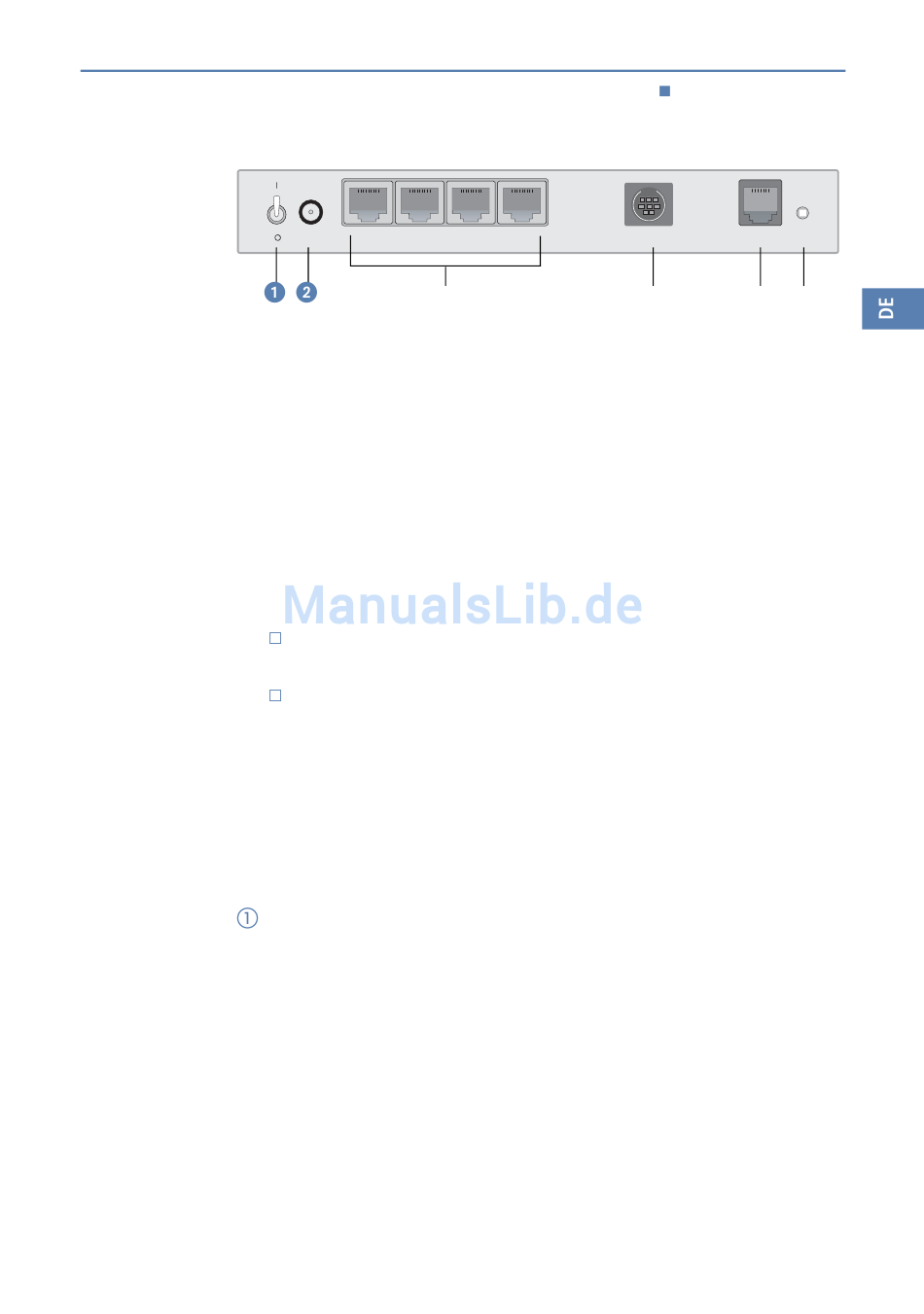

DC12V
³
Netzschalter
·
Anschluss für das mitgelieferte Netzteil
»
Switch mit vier 10/100Base-Tx-Anschlüssen
¿
Serielle Konfigurationsschnittstelle
´
ADSL-Anschluss
²
Reset-Schalter
Der Reset-Schalter hat zwei verschiedene Funktionen, die durch unter-
schiedlich lange Betätigungszeiten des Tasters ausgelöst werden:
Neustart des Geräts (weicher Reset) – der Schalter wird kürzer als 5
Sekunden gedrückt. Das Gerät startet neu.
Zurücksetzen der Konfiguration (harter Reset) – der Schalter wird
länger als 5 Sekunden gedrückt. Alle LEDs am Gerät leuchten dauer-
haft auf. Sobald der Reset-Schalter freigegeben wird startet das Gerät
mit Werkseinstellungen neu.
2.4
Installation der Hardware
Die Installation des LANCOM Router erfolgt in folgenden Schritten:
LAN – schließen Sie Ihren LANCOM Router zunächst ans LAN oder einen
einzelnen PC an. Stecken Sie das mitgelieferte Netzwerkkabel (grüne Ste-
cker) einerseits in einen LAN-Anschluss des Geräts
eine freie Netzwerkanschlussdose Ihres lokalen Netzes, eine freie Buchse
eines Switches/Hubs oder den Netzwerkeingang eines einzelnen PC.
Die LAN-Anschlüsse erkennen sowohl die Übertragungsrate (10/100
Mbit) als auch den Typ (Node/Hub) angeschlossener Netzwerkgeräte
automatisch (Autosensing). Der parallele Anschluss von Geräten unter-
schiedlicher Geschwindigkeit und Typen ist möglich.
ETH4
ETH3
ETH2
ETH1
»
LANCOM 1620 VPN
Kapitel 2: Installation
Config(COM)
ADSL
Reset
¿
´ ²
»
und andererseits in
19
