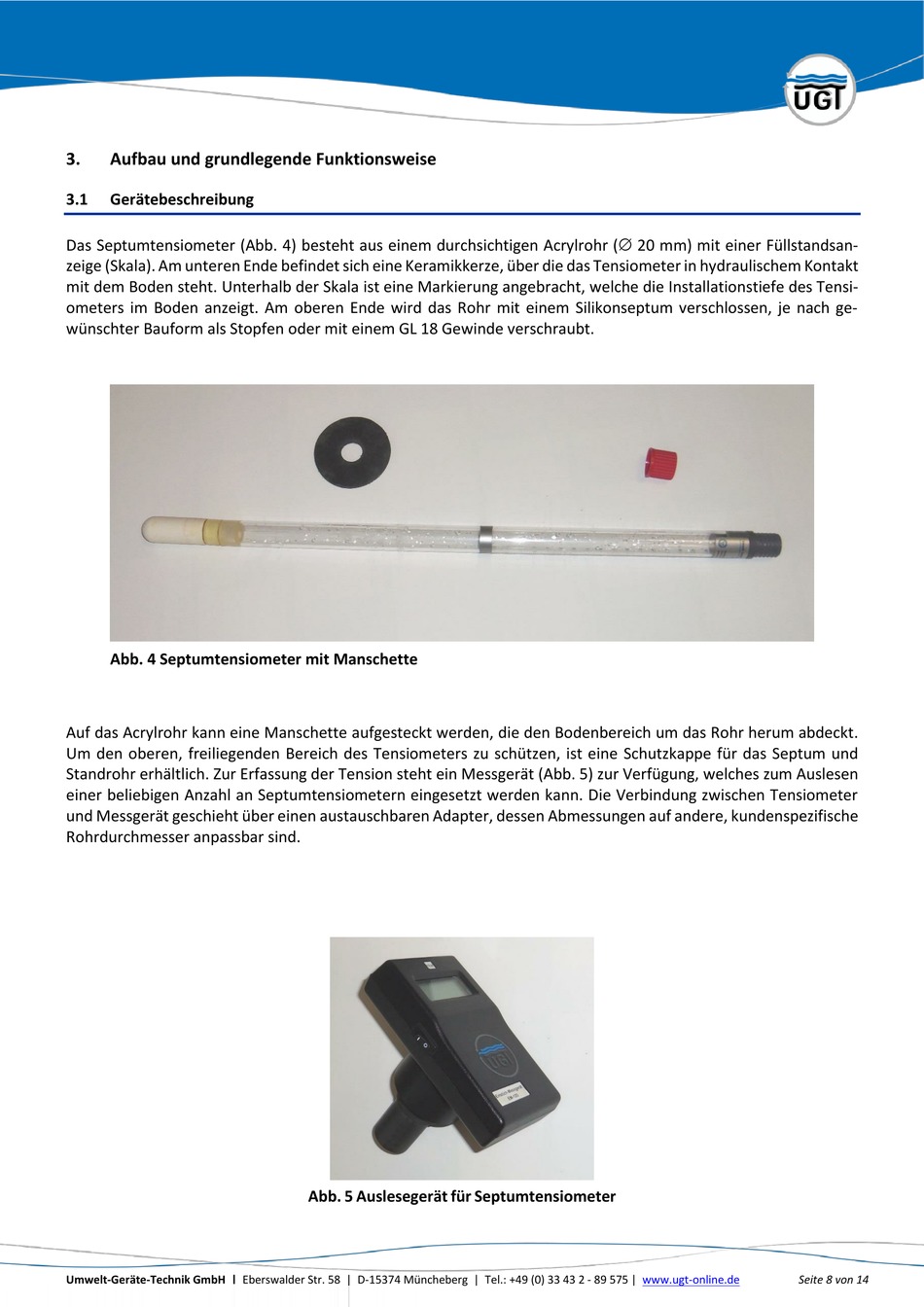

3.
Aufbau und grundlegende Funktionsweise
3.1
Gerätebeschreibung
Das Septumtensiometer (Abb. 4) besteht aus einem durchsichtigen Acrylrohr ( 20 mm) mit einer Füllstandsan-
zeige (Skala). Am unteren Ende befindet sich eine Keramikkerze, über die das Tensiometer in hydraulischem Kontakt
mit dem Boden steht. Unterhalb der Skala ist eine Markierung angebracht, welche die Installationstiefe des Tensi-
ometers im Boden anzeigt. Am oberen Ende wird das Rohr mit einem Silikonseptum verschlossen, je nach ge-
wünschter Bauform als Stopfen oder mit einem GL 18 Gewinde verschraubt.
Abb. 4 Septumtensiometer mit Manschette
Auf das Acrylrohr kann eine Manschette aufgesteckt werden, die den Bodenbereich um das Rohr herum abdeckt.
Um den oberen, freiliegenden Bereich des Tensiometers zu schützen, ist eine Schutzkappe für das Septum und
Standrohr erhältlich. Zur Erfassung der Tension steht ein Messgerät (Abb. 5) zur Verfügung, welches zum Auslesen
einer beliebigen Anzahl an Septumtensiometern eingesetzt werden kann. Die Verbindung zwischen Tensiometer
und Messgerät geschieht über einen austauschbaren Adapter, dessen Abmessungen auf andere, kundenspezifische
Rohrdurchmesser anpassbar sind.
Umwelt-Geräte-Technik GmbH | Eberswalder Str. 58 | D-15374 Müncheberg | Tel.: +49 (0) 33 43 2 - 89 575 |
f
Abb. 5 Auslesegerät für Septumtensiometer
www.ugt-online.de
Seite 8 von 14
