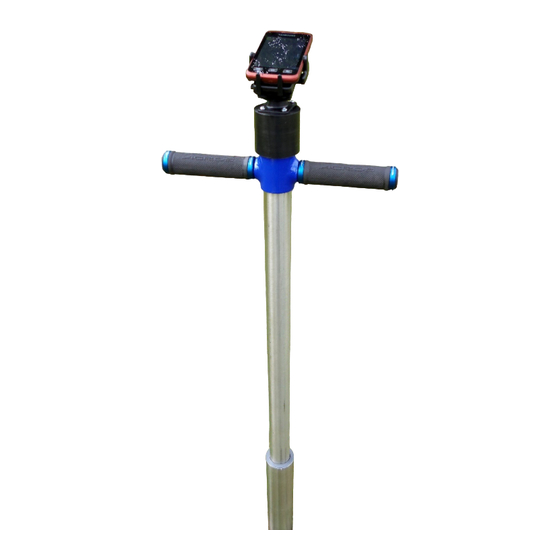

Herzlichen Glückwunsch zum Kauf Ihrer UMP-1 BTim. Mit dieser Anleitung unterstützen wir Sie dabei alle Funktionen Ihres neuen Gerätes zu verstehen und anzuwenden. Die UMP-1 BTim ist die Kompaktversion des UMP-1 BT Sensors. Dieses Messgerät (Abb. 1) besteht aus ei- nem Schaft mit integrierter Sonde, höhenverstellbarem Handgriff, Smartphone Halterung und Federfüh- rung zum Einstechen der Messstäbe (Antennen).
Die Spiralfeder und eine Führung am unteren Ende des Schaftes schützen die Stäbe vor Beschä- digung beim Einstechen in den Boden. Abb. 2: Die Messstäbe (Antennen) der UMP-1 BTim. Am unteren Ende des Schaftes befinden sich eine Spiralfeder und Führung zum Schutz der Messstäbe beim Einstechen in den Boden.
Durchführung der Punktmessungen. Er ist ebenso wie die Messstäbe aus Edelstahl gefertigt. Der höhenver- stellbare Handgriff (Abb. 3) besitzt rutschfeste Griffe aus Kunststoff. Smartphone Halterung mit Smartpho- ne sind rechts vom Schaft am Handgriff befestigt. Abb. 4: UMP-1 BTim mit Handgriff und integrierter Smartphone Halterung Abb. 3: UMP-1 BTim mit höhenverstellbarem Hand- griff Umwelt-Geräte-Technik GmbH | Eberswalder Str.
Inbetriebnahme Die UMP-1 BTim ist mit einem integrierten Akku ausgerüstet, der für die Messung an- und danach wieder ausgeschaltet werden kann (Abb. 5). Die Versorgungsspannung wird zusätzlich erfasst. So kann der Akku rechtzeitig wieder aufgeladen werden, um Datenausfälle zu verhindern. Ein- und Ausschalter, sowie Lade- Abb.
Seite 8
Abb. 6: Herangehensweise bei der Bodenfeuchtemessung mit der UMP-1 BTim. Die Sonde wird auf das Erdreich plat- ziert und anschließend die Messstäbe vorsichtig in den Boden eingestochen. Während einer Messkampagne sollten die Messtäbe regelmäßig gereinigt werden, damit sich die Führung am unteren Ende des Schaftes nicht zusetzt und es zu einem unnötigen Ma- terialverschleiß...
Komplettpaketes auch ein outdoorfähiges Smartphone mit bereits vorinstallierter App an. Die Dar- stellung der Daten während der Messung kann als Graph oder als Messwerttabelle erfolgen. Aus herstel- lungstechnischen Gründen ist die UMP-1 BTim nicht in der Lage, die Bodentemperatur zu bestimmen. Installation der App Falls sie das Smartphone gemeinsam mit dem UMP-1-Sensor bei der UGT-GmbH erworben haben, ist die App bereits vorinstalliert.
Bluetooth verfügbar ist. Falls Bluetooth deaktiviert ist, werden Sie gefragt ob die App Bluetooth aktivieren darf. Umwelt-Geräte-Technik GmbH | Eberswalder Str. 58 | D-15374 Müncheberg | Tel.: +49 (0) 33 43 2 - 89 575 | www.ugt-online.de Seite 10 von...
Seite 11
Reichweite nicht zu groß ist. Wiederholen Sie den Vorgang für jede Sonde, die Sie hinzufügen möchten. Umwelt-Geräte-Technik GmbH | Eberswalder Str. 58 | D-15374 Müncheberg | Tel.: +49 (0) 33 43 2 - 89 575 | www.ugt-online.de Seite 11 von...
Seite 12
Stelle im Graphen um die Anzeige von X und Y-Wert für diese Stelle zu veranlassen. b) Ansicht als Text Umwelt-Geräte-Technik GmbH | Eberswalder Str. 58 | D-15374 Müncheberg | Tel.: +49 (0) 33 43 2 - 89 575 | www.ugt-online.de Seite 12 von...
Seite 13
Graph: Messwerte in Diagramm auftragen und anzeigen Statistik: Textuelle Vorabanalyse der Messwerte • Löschen: Datei löschen • Umwelt-Geräte-Technik GmbH | Eberswalder Str. 58 | D-15374 Müncheberg | Tel.: +49 (0) 33 43 2 - 89 575 | www.ugt-online.de Seite 13 von...
Seite 14
„Große Bilder deaktivieren“: Verhindert das große Bilder, wie beispielswei- • se Hintergrundbilder in der App verwendet werden. Umwelt-Geräte-Technik GmbH | Eberswalder Str. 58 | D-15374 Müncheberg | Tel.: +49 (0) 33 43 2 - 89 575 | www.ugt-online.de Seite 14 von...
