Schnellanleitung x-buffer® combi
Die Griffe unten am Bodenblech und hinten am Speicher sollen den
Transport, z.B. über eine Treppe, erleichtern.

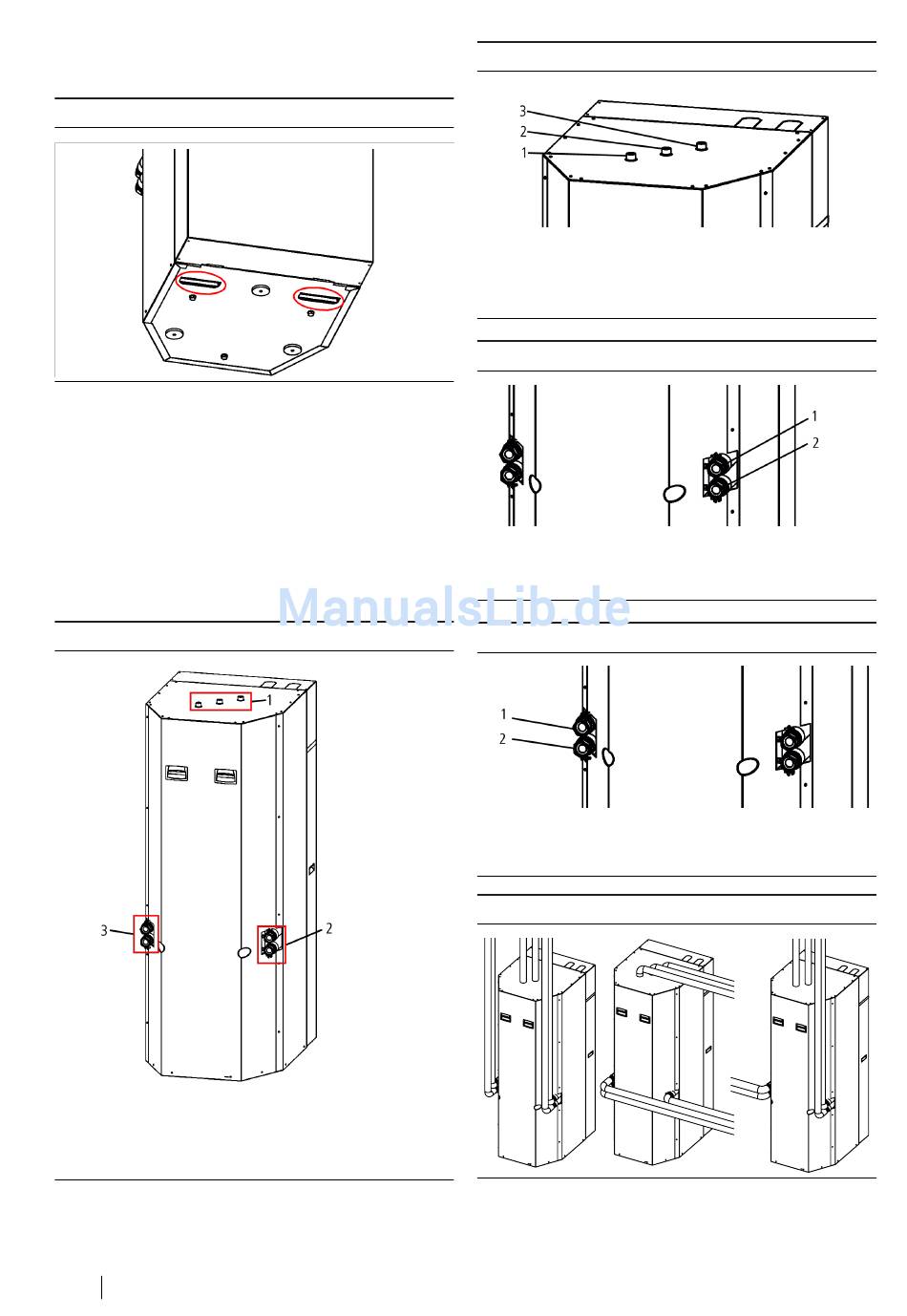

Abb. 5: Tragegriffe im Bodenblech
Anforderungen an den
Für die Wartung muss der x-buffer
sein. Wenn der Speicher mit der Rückseite oder seitlich an eine Wand
gestellt wird, muss eine Zugänglichkeit zu den Verschraubungen (siehe
Abb. 7 und Abb. 8) gewährleistet werden.
Hydraulischer Anschlussde
Abb. 6: Anschlüsse
1 Anschlüsse für die Trinkwasserinstallation
2 Anschlüsse für die Heizung
3 Anschlüsse für die Wärmepumpe
2
Schnellanleitung x-buffer
Montageortde
combi nur von vorne zugänglich
®
® combi
Abb. 7: Anschlüsse für Trinkwasser
1 Anschluss Warmwasser
2 Anschluss Zirkulation
3 Anschluss Kaltwasser
Abb. 8: Anschlüsse an die Heizung
1 Vorlauf zur Heizung (warm)
2 Rücklauf von der Heizung (kalt)
Abb. 9: Anschlüsse an die Wärmepumpe
1 Vorlauf von der Wärmepumpe (warm)
2 Rücklauf zur Wärmepumpe (kalt)
Abb. 10: mögliche Anschlusssituationen
