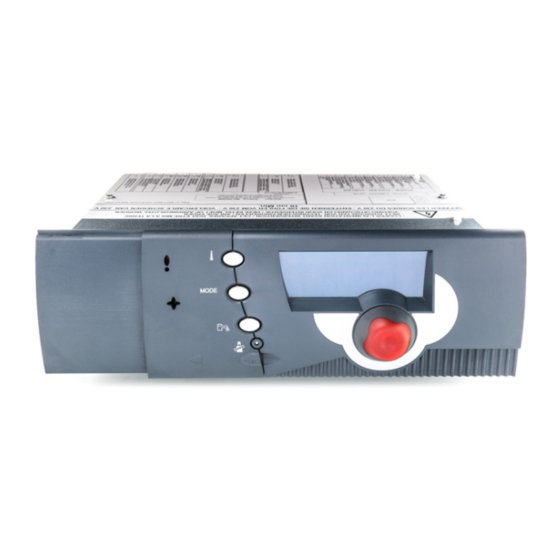

OERTLI OE-tronic 3 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für OE-tronic 3:
- Servicehandbuch (132 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Installations- und wartungsanleitung (36 Seiten)
Verwandte Anleitungen für OERTLI OE-tronic 3
Inhaltszusammenfassung für OERTLI OE-tronic 3

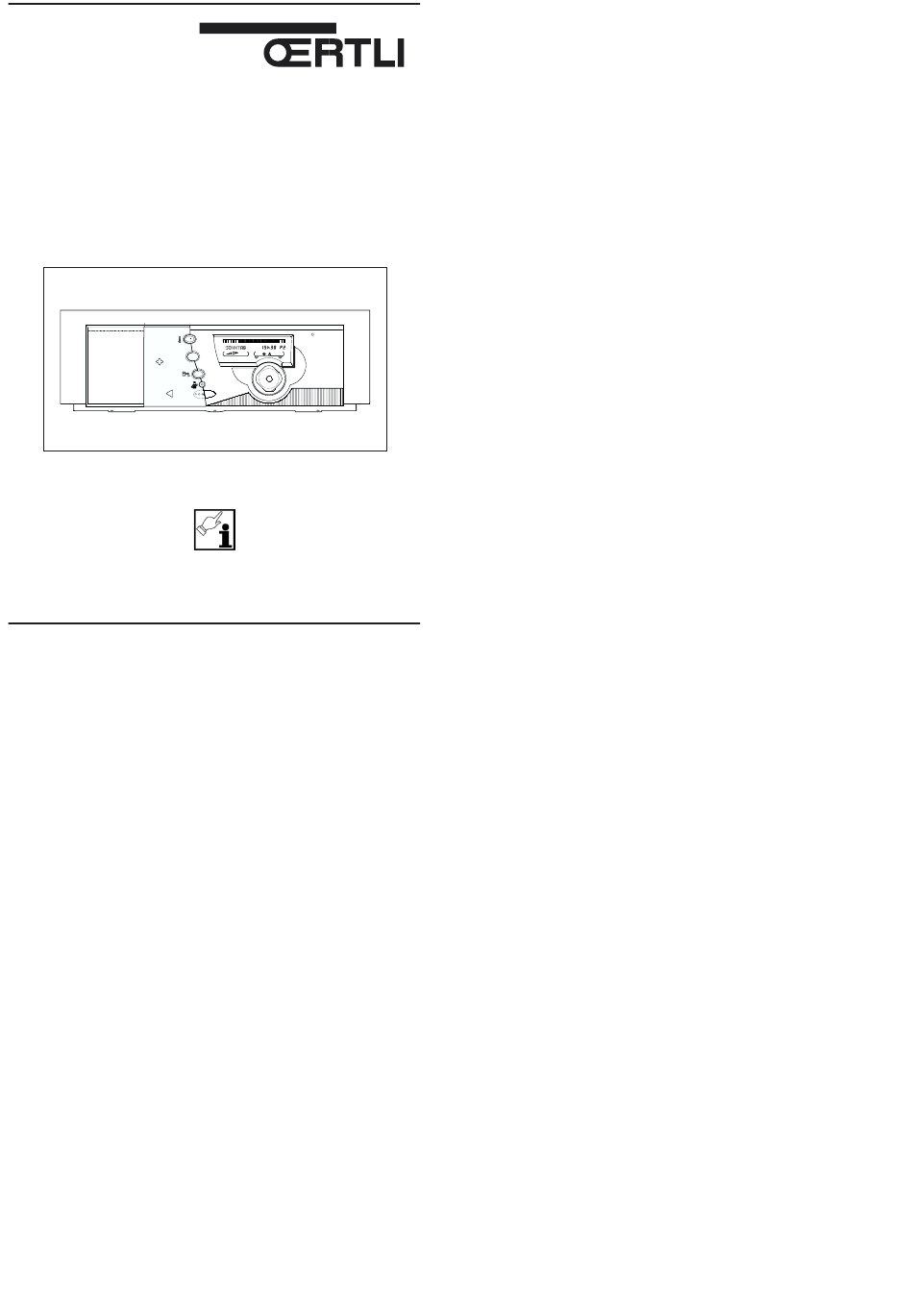

- Seite 1 OE-tronic 3 Bedienungsanleitung 0304141-00 09/07/03 - 8531-4059...
- Seite 2 Bedienungs- und Anzeigeelemente (Geschlossene Abdeckblende ) MODE 4 Schornsteinfergertaste 1 Temperatureinstelltaste Der Brenner wird zur Durch mehrmaliges Drücken Emissionsmessungen, 10 Minuten dieser Taste und drehen des lang in Betrieb gesetzt. Einstellungsknopfes 7 können die Temperaturen der Heizkreise 5 Display für Tag- bzw Nachtbetrieb und die Anzeige von Wochentag, Uhrzeit, gewünschte Trinkwasser-tempe- Einstellungen und Funktionen,...
- Seite 3 Bedienungs- und Anzeigeelemente (Geöffnete Abdeckblende) MODE 1 Betriebsschalter 8 Dreh-Einstellungsknopf Zum Erhöhen oder Reduzieren des im Display angegebenen 2 Taste Heizung Wertes. Zugang Programmierung der Heizkreise. 9 Entrieglungstaste Brenner-Entriegelung nach 3 Taste Trinkwasser Störungen Zugang zur Programmierung Trinkwassererwärmungs- Kreises und des Hilfsausgangs 4 Taste Wechsel Tag-...
- Seite 4 Anzeigeelemente Display 1 Zeitleiste 0 - 24 Uhr Ladepumpe Warmwasser- Segmente aus = Absenk-Betrieb erwärmung in Betrieb ein bzw. Warmwasser-Betrieb aus Rote Segmente III an = Tag-Betrieb Sommerbetrieb ein bzw. Warmwasser-Betrieb ein MODE aktiv blinkendes Segment = aktuelle Uhrzeit 4 Betriebsartanzeige Heizkreise 2 Text- und Ziffernanzeigen 3 - W e g e - M i s c h e r * SONNTAG = Wochentag...
- Seite 5 Inbetriebnahme MODE Die erstmalige Inbetriebnahme muss durch die installierende Heizungsfachfirma oder einen beauftragten Fachmann nach der Installationsanleitung vorgenommen werden. • Wartungshähne (Zubehör) Vorlauf Mindestüberdruck bei kalter Anlage und Rücklauf öffnen (Griffe parallel = zwei Segmente. zur Rohrleitung). Eventuell Anlage nachfüllen (siehe Installations-und Wartungsanleitung •...
- Seite 6 Automatikbetrieb Geschlossene Abdeckblende MODE Geöffnete Abdeckblende MODE Heizprogramm wählen Werkseitige Standard-Programmierung • Abdeckblende zum öffnen nach Programm Tagbetrieb links gleiten. Mo-So 6-22 Uhr Mo-So 4-21 Uhr • Einmal oder zweimal auf die Mo-Fr 5-8 Uhr Taste drucken um den Kreis und 16-22 Uhr zu wählen Sa-So 7-23 Uhr...
-
Seite 7: Manueller Betrieb
Manueller Betrieb Folgend beschriebenen Betriebs- arten können, durch mehrmaliges Drücken der Wahltaste MODE ➁, gewählt werden. Anmerkungen - Die Wahltaste MODE steuert glei- chzeitig alle angeschlossenen Kreise A oder B. - Die Betriebe "AUTO", ”Tagbetrieb", ”Absenkbetrieb" oder ”Ferien” mittels der Fernbedienung, die dem jeweili- Kreis (Zubehör) entspricht,... - Seite 8 ”HAND” Betrieb Diese Betriebsart ist als Notfunktion vorgesehen. Die verschiedenen Regelparameter sind ignoriert, nur die Kesseltemperatur kann einges- tellt werden. Dadurch Brenner gesteuert um die ”HAND” Temperatur einzuhalten (einstellbar durch den Einstellungsknopf). Die Pumpen sind in Betrieb, Mischer ungesteuert (um manuell eingestellt zu werden).
- Seite 9 Frostschutz-Betrieb ”NACHT” Betrieb erlaubt den Nachtbetrieb unabhän- - Um diese Abweichung zu löschen, eingestellten auf Taste MODE drücken. Heizungsprogramm : - Wenn eine Abweichung auf einer - Werkseitig ist die Abweichung bis Fernbedienung eingestellt ist, wird Mitternacht aktiv. diese durch die Meldung “SIEHE - Durch den Einstellungsknopf kann FERNBED”...
- Seite 10 ”SOMMER” Betrieb Anmerkungen : Die Heizung ist außer Betrieb, die - Diese Funktion ist unabhängig von Anlage wird jedoch überwacht und Funktion ”automatische gegen Frost geschützt. Heizungsabschaltung” wenn Trinkwassererwärmung bleibt aktiv. Außentemperatur im Sommer die zur ”Heizungsabschaltung” bedingte - ”SOMMER” durch die Taste MODE Außentemperatur überschreitet - auswählen, wenn diese Betriebsart Siehe...
