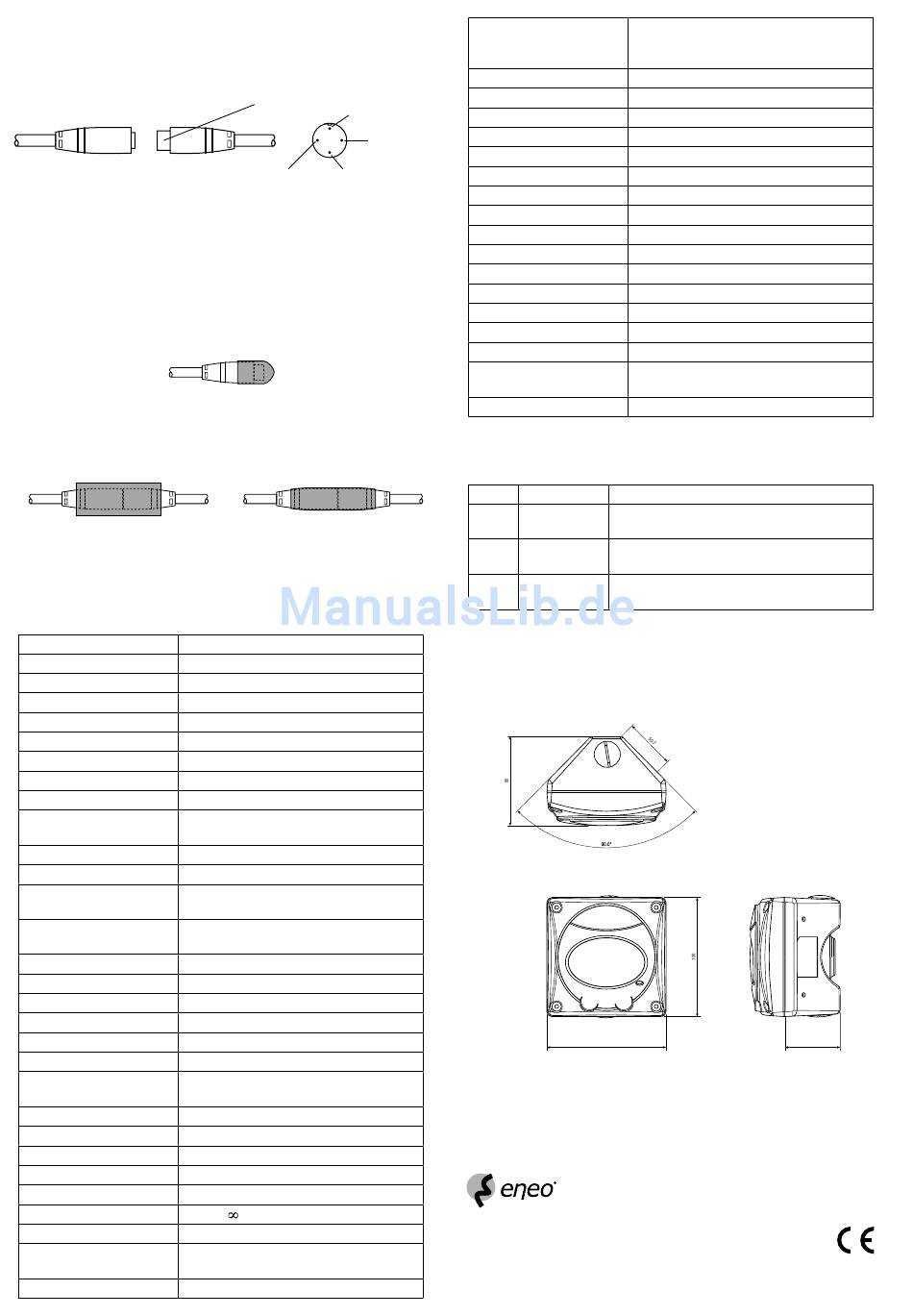

5. Spannungsversorgungsanschlüsse
Easy Installation-Kabel
5.1 Installationsverfahren
Steckverbindung (Easy Installation) im Gehäusesockel
1. Die Abdeckkappe dient zum Schutz gegen Verschmutzung während der Montage
(z.B. wenn das Kabel durch eine Wand gezogen wird).
2. Zum Schutz der Steckverbindung dient der beiliegende Schrumpfschlauch.
Dazu ein passendes Stück abschneiden, über die Steckverbindung schieben und
schrumpfen.
6. Technische Daten
Typ
VKC-1348/CM2
Art.-Nr.
92322
System
Tag/Nacht
Videonorm
PAL
Chipgröße
1/3"
Aufnahmesensor
CCD, Sony Super HAD Interline Transfer
Synchronisation
Intern
Signal-/Rauschabstand
48dB (AGC Aus)
Horizontale Auflösung
540 TVL
Lichtempfindlichkeit
0,25 Lux, bei F1,2 (SW), gemessen
(bei 50% Videosignal)
Automatischer Shutter (AES) 1/50 ~1/100.000Sek.
Bildintegration
nein
Automatische Verstärkungs-
28dB max. (Abschaltbar)
regelung (AGC)
Digitale Rauschunter-
nein
drückung (DNR)
Weißabgleich (ATW)
(2000 ~8000K), automatische Nachführung
Gegenlichtkompensation
BLC, Gewichtet im Zentrum
IR-Schwenkfilter
ja
Videoausgänge (Art)
FBAS
Videoausgänge
1Vss, FBAS, 75 Ohm, BNC
Objektiv Typ
Varifokal
Objektiv
F1,2/F2,0 ~360/3,8 ~9,5mm mit Galvanometer
gesteuerter Blende
Objektiv-Mount
Objektiv integriert
Asphärische Technologie
ja
Brennweite
3,8 mm - 9,5 mm
Bildwinkel horizontal
74,2° - 30°
Blendensteuerung
DC
Fokusbereich
0,15m ~
Filtergewinde
nicht vorhanden
MOD (Minimum Object
0,15 m
Distance)
Steuer-Schnittstellen
nein
Kabelseitig:
Weiß (GND)
Rot (DC+)
Schwarz (DC–)
Gelb (Video)
Externe Anschlüsse
Video/Spannungsversorgung vorverkabelt und
nach außen geführt (1,5m lang, Video: BNC-
Kupplung; 12VDC-Eingang: DC-Hohlkupplung)
Schutzart
IP66
Betriebsspannung
12VDC, (9 ~18VDC, 12VDC +/-20% empfohlen)
Leistungsaufnahme
3,0W
Temperaturbereich (Betrieb)
-10°C ~ +50°C
Gehäusematerial
Aluminium
Gehäuse
Außen
Integrierte Wandhalterung
–
Verdeckte Kabelführung
nein
Ausblickscheibe
PC (Makrolon)
Sonnenschutzdach
nein
Scheibenheizung
nein
Clear Shield
nein
Farbe (Gehäuse)
Pantone Cool Gray 1C
Abmessungen
Siehe Maßzeichnung
Gewicht
ca. 800g
Lieferumfang
Kamera, Innen-Torx Schlüssel, Montage-Schrau-
bensatz, Schrumpfschlauch, Betriebsanleitung
Zertifizierungen
CE
Zubehör
Art.-Nr. Typ
Beschreibung
70535
VT-PS12DC-8
Stecker-Netzgerät 100-240VAC/12VDC (1,0A),
stabilisiert, mit Hohlstecker
77773
VT-PS12DCDT1 Netzgerät 12VDC/1,0A, stabilisiert, Tischpult Version,
1,8m DC-Kabel mit offenen Enden
70495
VT-PS12DC-7
Stecker-Netzgerät, 100-240V/12VDC-1,25A, stabil.,
Kontinent & UK-Netzstecker-Einsatz
7. Maßzeichnungen
120
eneo
ist eine eingetragene Marke der Videor E. Hartig GmbH
®
Vertrieb ausschließlich über den Fachhandel.
VIDEOR E. Hartig GmbH
Carl-Zeiss-Straße 8 · 63322 Rödermark/Germany
Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100
www.videor.com
55
Maße: mm
Technische Änderungen vorbehalten
© Copyright by VIDEOR E. Hartig GmbH 03/2009
