Montage- und Betriebsanleitung
1/3" Tag/Nacht-Kamera im Eckgehäuse
VKC-1348/CM2
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese
Sicherheitshinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser
kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen
sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Über-
prüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das kann
die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer
Luftfeuchtigkeit bis max. 90% betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel
nur am Stecker heraus. Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die
Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und
keine Feuchtigkeit eindringen kann.
• Versuchen Sie nicht, das Kameramodul aus dem Dome auszubauen.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden.
Fremdeingriffe beenden jeden Garantieanspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden
(Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal
ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verant-
wortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Originalersatzteile u. Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft
schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhan-
dene Dichtungen ordnungsgemäß eingesetzt und bei der Montage nicht ver-
schoben werden. Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich
Funktionsstörungen verursachen; in diesem Fall kann vom Betrei-
ber verlangt werden, angemessene Maßnahmen durchzuführen
und dafür aufzukommen.
2. Installationsanweisungen
ACHTUNG:
• Stellen Sie vor der Installation sicher, dass die Stromzufuhr unterbrochen ist.
• Achten Sie sorgfältig darauf, die Kamera während der Installation nicht
fallen zu lassen.
• Die Kamera sollte an einer ausbalancierten Fläche installiert werden.
• Üben Sie keine übermäßige Kraft auf das Fenster aus.
• Üben Sie KEINE Kraft auf das Objektiv aus, wenn Schwenkung und Neigung
eingestellt werden. Dadurch könnten Objektiv und Objektivhalter brechen.
WICHTIG:
Entfernen Sie den Schutzfilm auf dem Fenster NICHT vor dem Ende der
Installation, um eine Verkratzung oder Verschmutzung der Oberfläche zu
vermeiden.
3. Montageverfahren und Beispiele
3.1 Montageverfahren
1. Das Kameragehäuse wie unter 3.2 gezeigt platzieren und mit den 4 Montage-
schrauben befestigen.
2. Die Blickrichtung wie unter 4. Einstellung von Schwenkung und Neigung der
Kamera gezeigt einstellen.
3. Zoom und Fokus am Objektiv einstellen.
4. Deckel auf die Gehäusebasis setzen und die 4 Sicherheitsschrauben mit dem
mitgelieferten Schlüssel festziehen.

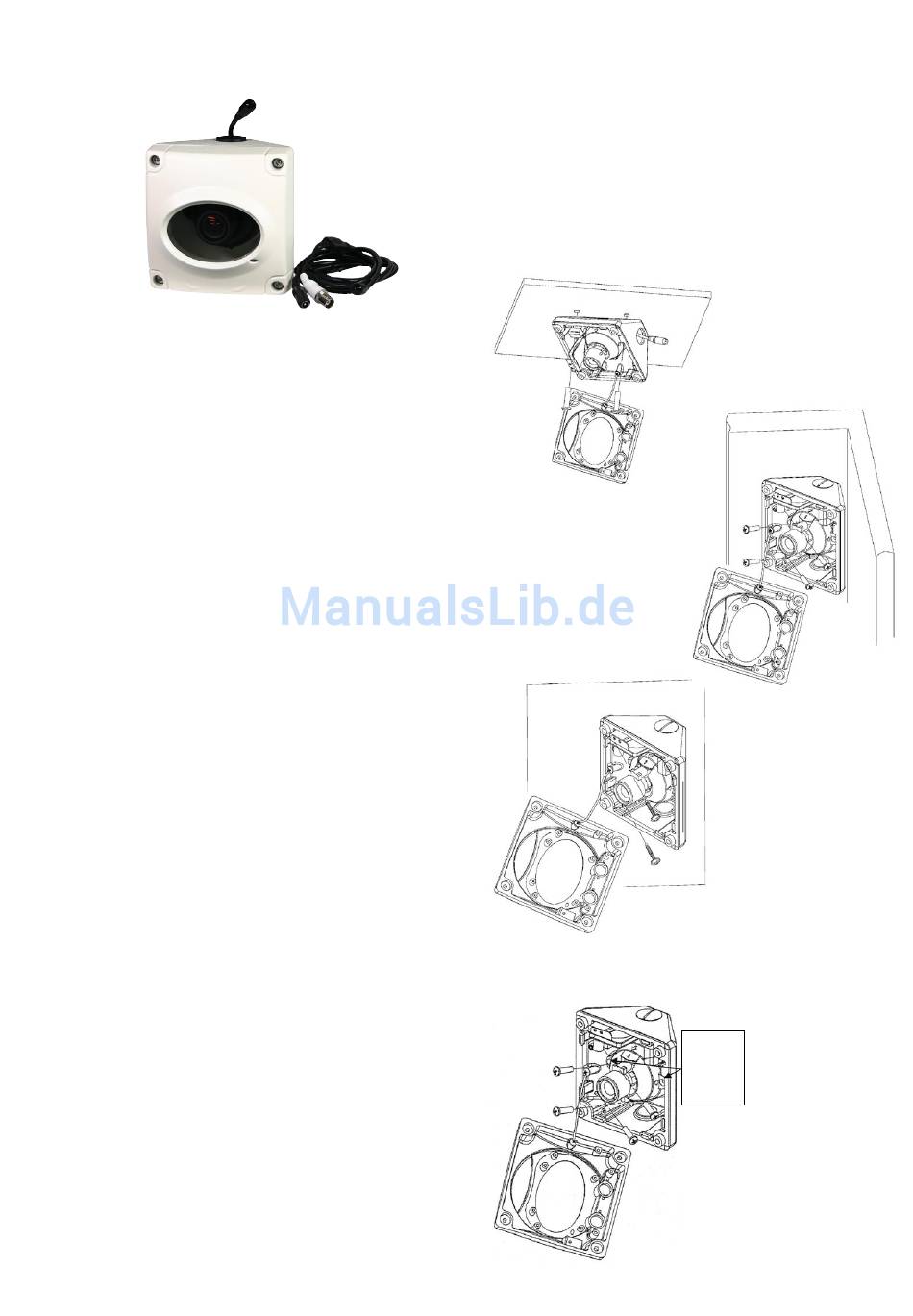

3.2 Montage-Beispiele
Eckmontage
4. Einstellung von Schwenkung und Neigung der Kamera
WARNUNG: Wenn die Blickrichtung zu weit von der Mittellinie abweicht, wird ein
Teil des Bildes möglicherweise vom Gehäusedeckel abgeschattet.
Deckenmontage
Wandmontage
1. Die beiden Blockier-
schrauben am Schwenk-
2 Blockier-
schrauben und Neigungsgelenk
für Schwen-
etwas lösen.
kung /
2. Kamerawinkel einstellen.
Neigung
3. Die beiden Blockier-
schrauben am Schwenk-
und Neigungsgelenk
festziehen.
