Einbaurichtlinien
Die nachfolgenden Skizzen und Erläuterungen beinhalten wichtige Hinweise zum Einbau des
Fluchttüröffners und des Fallenschlosses, die für eine ordnungsgemäße und sichere Funkti-
on beachtet und eingehalten werden müssen.
2
1

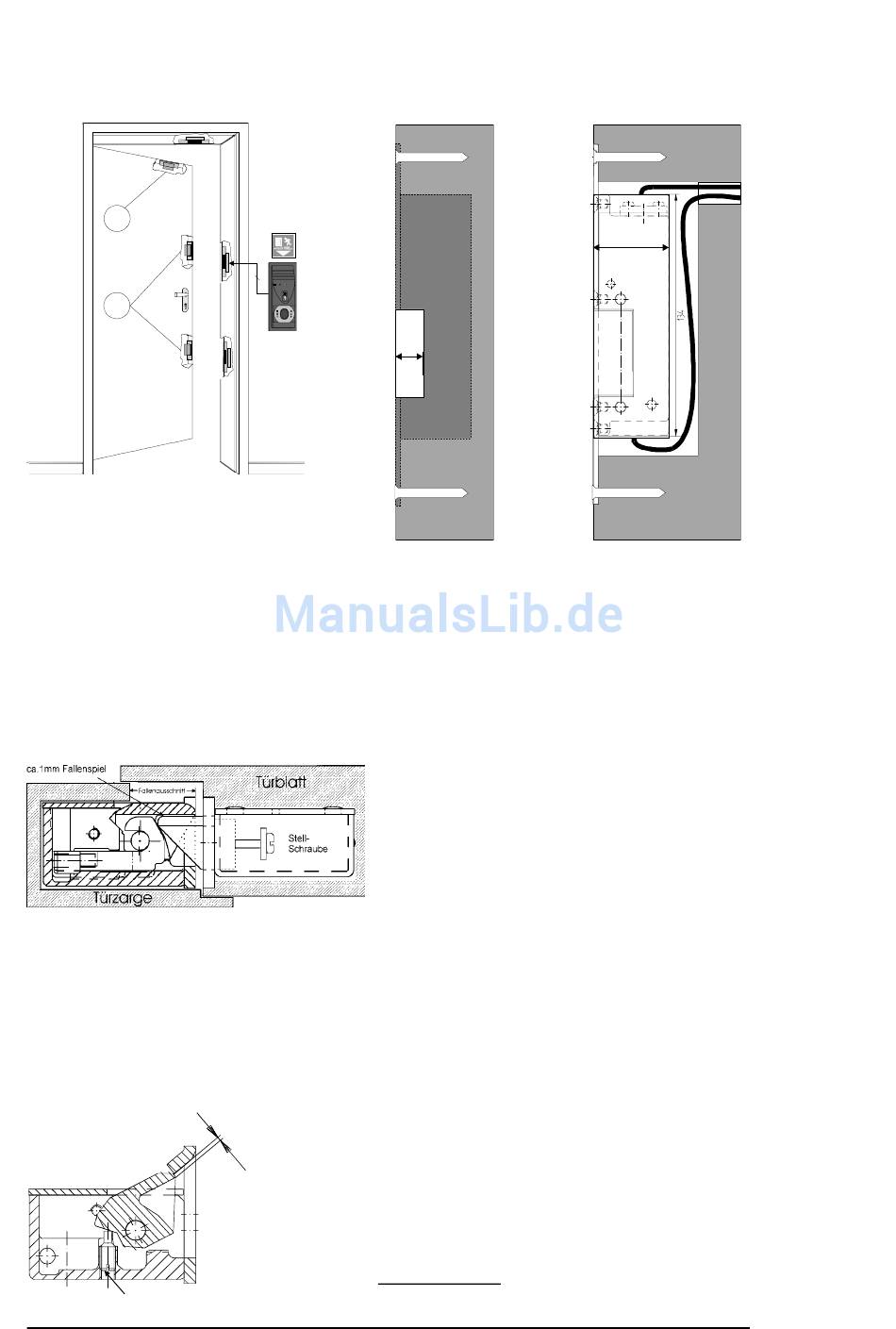

Die Abbildung 1 zeigt die empfohlenen Einbau-
orte für den Fluchttüröffner 331 und das dazu-
gehörige Fallenschloß 807-10.
1.) für den senkrechten Einbau
2.) für den waagerechten Einbau
(z.B. für 2-flüglige Türen)
Der Einbau des Fluchttüröffners in die Türzarge
Beim Einbau des Fluchttüröffners (Abbildung 1 + 2) ist darauf zu achten, daß die Anschluß-
leitungen für den Fluchttüröffner in der Montageaussparung ausreichend Platz finden und bei
der Montage nicht eingeklemmt oder beschädigt werden. Der Fallenausschnitt X in der Zarge
ist so zu bemessen, daß die Falle ungehindert und vollständig ausschwenken kann.
Die Ausrichtung des Fallenschlosses 807-10 auf den Fluchttüröffner
Abbildung 3
Standard, bzw. 6mm bei FaFix-Fallen betragen, um die maximale Aufbruchfestigkeit zu ge-
währleisten. Um die Funktion des RR-Kontaktes zu gewährleisten, muß die Eingreiftiefe je-
doch mindestens 7mm bei Standard, bzw. 5mm bei FaFix-Fallen betragen. Um diese Ein-
greiftiefe sicherzustellen kann der Fallenausschluß mit der Stellschraube, die von der Ge-
häuserückseite des 807-10 zugänglich ist, eingestellt werden. (Verstellbereich stufenlos zwi-
schen 12 und 17mm). Eventuell auftretende Kräfte des Türblattes, die durch Verspannungen
auftreten können, dürfen nicht auf den Fluchttüröffner und das Fallenschloß wirken.
Der Fluchttüröffner in Verbindung mit dem kF-Schließblech
Stellschraube
Abbildung 4
NO TAUSGANG
5
Fluchttürterminal
Bei der Verwendung des kF-Schließbleches, muß der Öff-
X
nungswinkel der Fluchttüröffnerfalle wie in Abbildung 4 gezeigt
eingestellt sein.
Der mit X bezeichnete Versatz zwischen Fallenführung des
Schließbleches und Falle des Fluchttüröffners ist bei maxima-
lem Öffnungswinkel der Falle auf 1mm mit Hilfe der Stell-
schraube im Fluchttüröffner einzustellen. Diese Einstellung
muß unbedingt vor dem Einbau des Fluchttüröffners in die Zar-
ge überprüft und gegebenenfalls mit der Stellschraube einge-
stellt werden.
X
Die Abbildung 2 zeigt wie der Fluchttüröffner prinzipiell
in die Türzarge eingelassen und montiert werden sollte.
Das 807-10 wird als Gegenstück zum Flucht-
türöffner im Türblatt eingebaut. Die Falle des
807-10 muß bei geschlossener Fluchttür un-
gehindert in die Falle des Fluchttüröffners
eingreifen können und etwa 1mm Spiel bis zur
Anschlagkante haben (Abbildung 3). Durch
dieses Spiel wird eine Vorlast auf die Falle
des Fluchttüröffners verhindert.
Die Eingreiftiefe des 807-10 muß 12mm bei
41 mm
