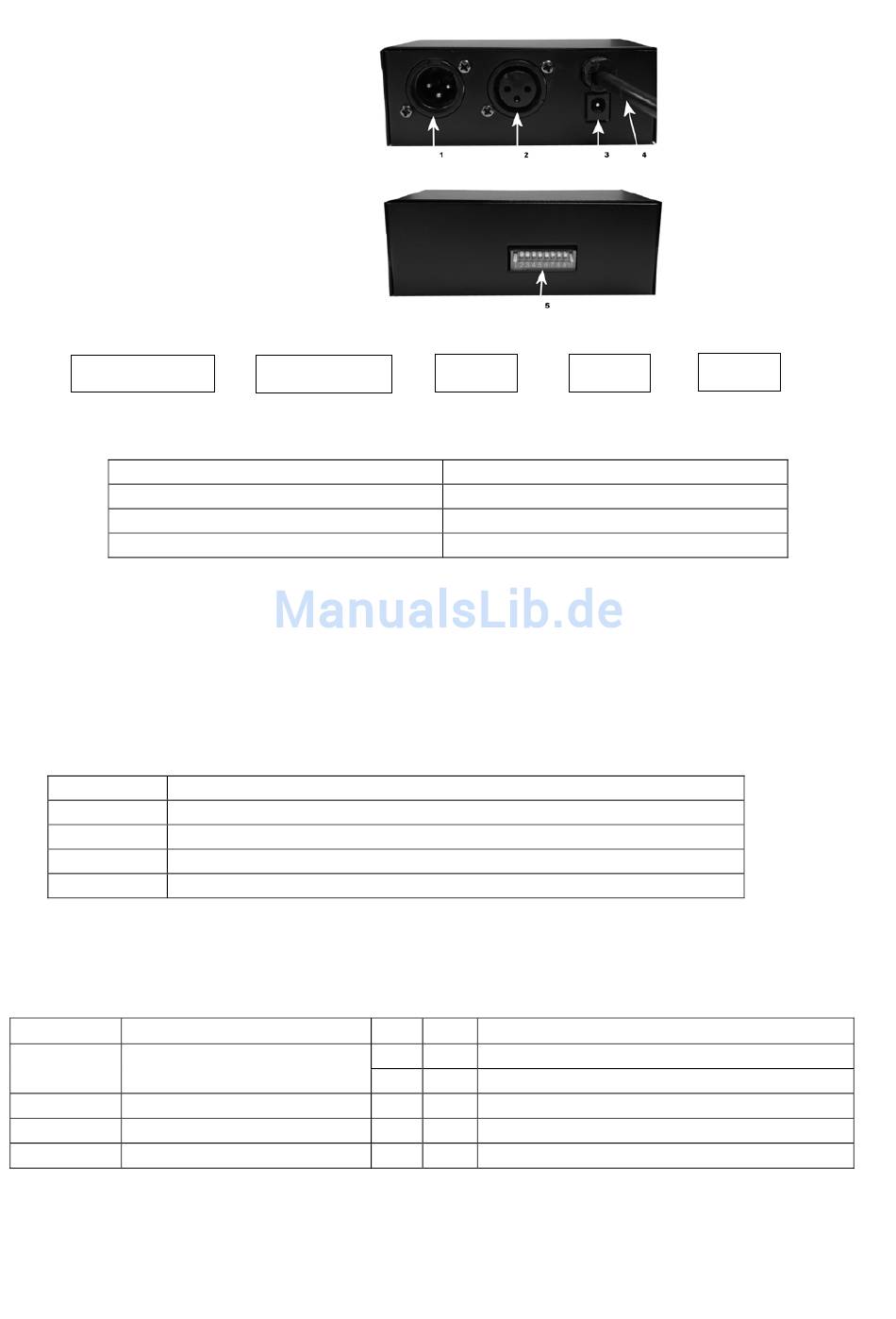

4. Omschrijving
1. DMX-uitgang
2. DMX-ingang
3. voedingsingang
4. signaaluitgang
5. DIP-schakelaars
5. De controller installeren
DMX-controller
Sluit elk onderdeel van de ketting aan met behulp van een DMX-kabel.
6. Gebruik
De VDPLTC2 kan alleenstaand gebruikt worden via de DIP-schakelaars, via de voorgeprogrammeerde effecten met
snelheidsregeling, en via een DMX512-signaal.
• Alleenstaand
Instelling van de DIP-schakelaars:
ON Effect
1,2,3 Rood
4,5 Groen
7,8 Blauw
9 Kleureneffect (snelheidsregeling via DIP-schakelaar 1 tot 8)
• DMX-signaal
Gedetailleerde DMX-waarden per kanaal
Kanaal
1
2
3
4
VDPLTC2
→
ledcontroller
Data
1
2
3
Functie
Dimmer/sluiter
Rood
Groen
Blauw
→ →
buis 1
B vrouwelijk signaal
A mannelijk signaal
Van Tot
0 150 Dimmer van 0 tot 100 %
151 255 Sluiter van traag naar snel
0 255 Van 0 tot 100 %
0 255 Van 0 tot 100 %
0 255 Van 0 tot 100 %
7
→
buis n
buis 2
Functie
aarding
Omschrijving
