Externes Display zu FLARM – Version V3+
mit Software-Stand V5.71

Schraubbefestigung

Sollte sich eine Klebung als ungeeignet erweisen, ist auch eine Schraubbefestigung möglich;
hierzu sind im Displaygehäuse zwei M2 Gewindebohrungen angebracht.

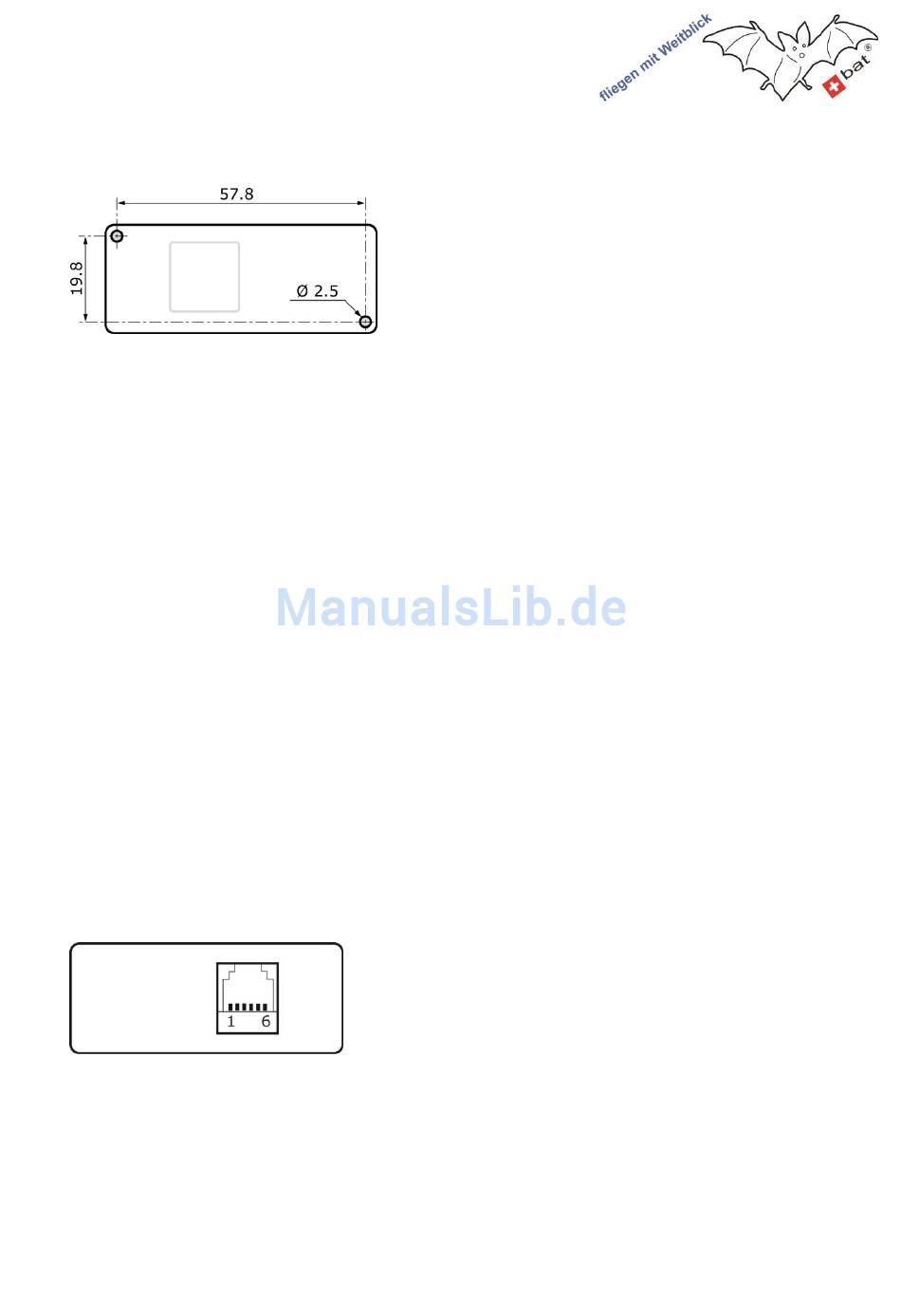

Schraubbefestigung (Ansicht von vorne)
Wichtig: Dringen die Schrauben zu weit in das Gehäuse ein, kann dies am Display eine
Anhebung der Frontplatte und damit Beschädigung der Elektronik zur Folge haben – vorher
unbedingt kontrollieren und Schrauben messen!
Tipp: Durch die Verwendung von (nicht magnetischen) Messing-Schrauben, können
Beeinflussungen des Kompasses oder weiterer, durch Magnetismus beeinflussbarer
Instrumente und Sensoren verringert werden.

Stromversorgung

Das Display verfügt über eine einzelne Buchse, über welche die Verbindung zum Hauptgerät
erfolgt. Zusätzlich zur Datenkommunikation stellen die FLARM™-Geräte an ihren
Schnittstellen die unstabilisierte Batteriespeisung zur Verfügung und ermöglichen so, mittels
einer einfachen Verkabelung die Speisung von Peripheriegeräten.
Unstabilisiert bedeutet, dass die FLARM-Gerätespeisung ohne Spannungsregelung und
ohne interne Absicherung auf die Schnittstelle verbunden ist – beachten Sie unbedingt die
Herstellerhinweise bezüglich Anschluss und Absicherung der Hauptgeräte.
Das Display V3+ verfügt über einen eigenen Spannungsregler für dessen Elektronik - mit
einem zulässigen Eingangsspannungsbereich von 6...25V DC - und wurde für eine nominale
(Batterie-) Speisung von 12V entwickelt.
Hinweis: Dieser Bereich ist nicht identisch mit dem Hauptgerät, welches geg. höhere
Spannungen zulässt!
Der Anschluss an ein 24V oder gar 48V Bordnetz ist nur mit einem zusätzlichen
Spannungsregler möglich.

Steckerbelegung Display

Ansicht Display-Rückseite
Das mitgelieferte 6-adrige Verbindungskabel und allfällige Y-Adapter sind 1:1 verdrahtet.
(Pin 1 vom Stecker 1 geht auf Pin 1 vom Stecker 2 usw.)
Jegliche Garantieansprüche durch unsachgemässe Installation wie auch sämtliche
Haftungsansprüche ausserhalb der Garantieleistung werden ausdrücklich abgelehnt.
Handbuch externes FLARM™ Display V3+
Achtung:
Die M2-Schrauben dürfen maximal 3mm
in das Display eingedreht werden – geg.
Schrauben kürzen!
1: +12 VDC (Batteriespeisung von FLARM)
2: nicht angeschlossen (3,3V von FLARM)
3: RS232-GND, intern verbunden mit Pin 6
4: RS232-RX: Display empfängt Daten von FLARM
5: RS232-TX: Display sendet Daten zu FLARM
6: GND, intern verbunden mit Pin 3
Seite 7
