Inhaltszusammenfassung für FLARM FLARM

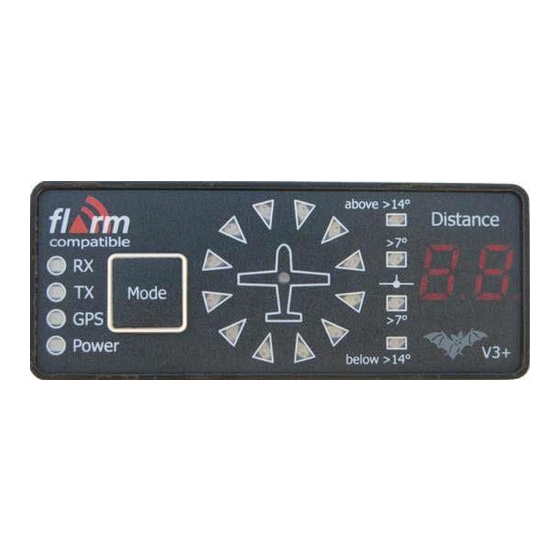

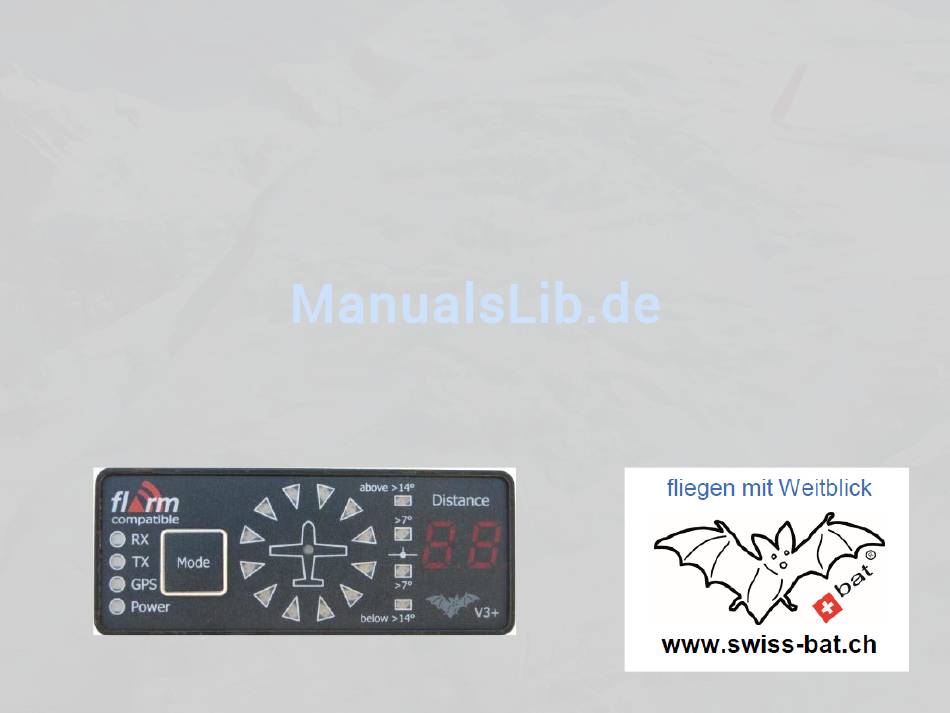

- Seite 1 FLARM-Anzeige...
- Seite 2 FLARM-Anzeige V3+ ausgerüstet. Die Anzeigen funktionieren grundsätzlich gleich wie die alten Anzeigen, haben aber zusätzlich eine Distanz-Angabe. Es werden Flugzeuge angezeigt, die ein FLARM haben. Falls ein Powerflarm oder ein ADS-B-Empfänger angeschlossen ist, werden auch Flugzeuge mit eingeschaltetem Transponder angezeigt. Transponder, die ADS-B-out- Signal senden, werden gleich dargestellt wie FLARM.
- Seite 3 Inbetriebnahme Das Display schaltet sich automatisch ein, wenn das FLARM (LX8080) eingeschaltet wird. Beim Einschalten durchläuft die Anzeige einen Selbsttest. Bitte während dem Einschalten die Mode-Taste nicht drücken, sonst gelangt man ins Konfigurationsmenu und verstellt danach eventuell ungewollt die Einstellungen – die Anzeige funktioniert dann höchstwahrscheinlich nicht...
-
Seite 4: Statusanzeigen
Status-Anzeigen... - Seite 5 Taster „Mode“ Mit dem Drucktaster kann der Pilot verschiedene Funktionen auslösen: Kurzes Drücken (<0.8 s) ändert die Lautstärke von <laut> auf <mittel> auf <leise> auf <stumm> (und wieder auf <laut>). Es erfolgt eine kurze akustische Quittierung in der neuen Lautstärke. Defaultwert nach dem Einschalten ist immer auf <laut>...
- Seite 6 Flugzeuge dargestellt, die keine Gefahr darstellen. Die Anzeige ist grün und statisch. Sobald das FLARM eine Gefährdung vermutet, wird automatisch in den «Warning»-Modus gewechselt. Im Warning-Modus erfolgt nur eine Anzeige, wenn die Berechnung eine Gefahr ergibt. Warnungen erfolgen...
- Seite 7 Die Darstellung bezieht sich auf die Bewegungsrichtung des Flugzeuges in Bezug auf ein erdfestes Koordinatensystem. Das bedeutet, dass bei starkem Wind (Heading und Track sind verschieden, TAS und Geschwindigkeit über Grund sind verschieden) die Darstellung verfälscht wird. Anzeige ohne Wind Anzeige bei Seitenwind von rechts...
- Seite 8 Das gilt auch für die Vertikalanzeige, die relativ zur eigenen Flughöhe erfolgt, unabhängig von der eigenen Lage. Bei einer Warnung mit einem «below»-LED muss das andere Flugzeug tiefer sein. Beim Fliegen mit Querlage muss das berücksichtigt werden. Distanzanzeige Um angezeigte Objekte schneller lokalisieren zu können, kann die Distanzanzeige sehr hilfreich sein.
- Seite 9 Anzeige von Transponder-Objekten Mit dem TRX-1090-Empfänger werden Signale von ADS-B-out Transpondern auf dem Display gleich dargstellt wie FLARM-Signale. Signale von Transpondern ohne ADS-B enthlaten keine GPS-Koordinaten. Das FLARM kann hier nur eine ungefähre Distanzanzeige machen, ohne Richtungsangabe. Die Darstellung erfolgt durch 4 LED im Kreuz: In der Umgebung des Flugplatzes Bern ist mit relativ vielen solchen Signalen zu rechnen.
- Seite 10 Warnung vor Hindernissen Wechselseitiges Blinken von je zwei LED’s, wobei Blink und Piepsrate von der Gefährdung abhängt. (Analog der Warnung vor Flugzeugen) Anmerkung: -> Ein festes Hindernis befindet sich immer in Bewegungsrichtung; es erfolgt also keine spezifische Richtungsdarstellung. -> Es erfolgt keine Anzeige der vertikalen Lage. ->...
-
Seite 11: Anzeige-Unterdrückung
Anzeige-Unterdrückung Unabhängig vom aktuellen Betriebs-Mode kann eine vorübergehende Unterdrückung der Anzeige und des Piepsens gewählt werden: Nach einem Doppelklick unterdrückt FLARM während 5 Minuten alle optischen und akustischen Verkehrs-, Hindernis- und Gefährdungsinformationen. Die Unterdrückung wird mit einer absteigenden Tonfolge quittiert - ein erneuter Doppelklick beendet die Warnunterdrückung vorzeitig;... - Seite 12 Massgebend ist immer das Original-Handbuch, dass nachgeführt wird: http://www.aboba.ch/FLARM-Display-and-equipment/FLARM-Display-V3/1/ Bestätigung, dass die Schulung absolviert worden ist an: roland.bieri@pollenanalyse.ch 4. März 2017, Roland Bieri...
