Externes Display zu FLARM – Version V3+
mit Software-Stand V5.71

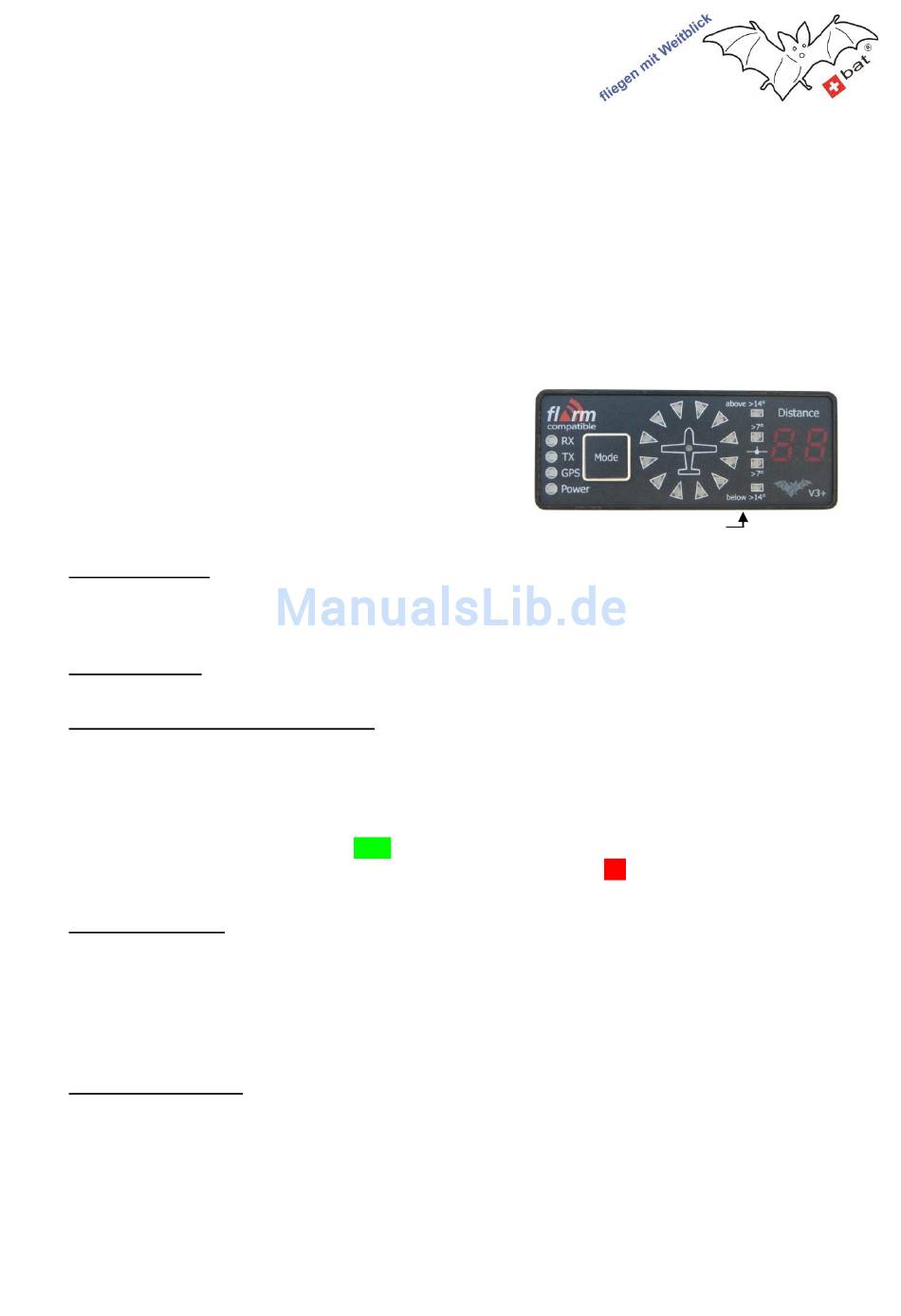

Das Display

Das „Externe Display zu FLARM – Version V3+" ist eine abgesetzte Anzeige- und
Bedieneinheit zu FLARM™; Funktion und Bedienung sind weitgehend mit dem Original
identisch.
Durch die geringe Baugrösse der abgesetzten Anzeige ist die Integration von FLARM™ auch
bei engen Verhältnissen und vollem Instrumentenpanel möglich – das Hauptgerät kann
unsichtbar im Rumpf verschwinden.
Das externe Display verfügt über keine eigene FLARM™-Funktionalität und kann ein solches
Hauptgerät nicht ersetzen; bezüglich Funktionsweise, Reichweite und Normen konsultieren
Sie bitte die originalen FLARM™ Dokumentationen.

Bedien- und Anzeigeelemente

o Taster [Mode]
o 4 vertikal angeordnete Status-LED's (grün)
o 12 kreisförmig angeordnete LED's (rot/grün)
o 4 LED's für die relative Höhenangabe (rot/grün)
o 2-stellige Distanzanzeige (rot)
o Helligkeitssensor (Mittig im Flugzeugsymbol)
o Signalgeber/Buzzer für akustische Alarme (Seite)
Audio-Ausgang
Taster [Mode]
Zur Bedienung aller Funktionen geschieht mit einer einzigen „Mode"-Taste. Bei der
Konstruktion wurde grossen Wert auf ein gutes taktiles Feedback gelegt und die Möglichkeit,
das Display ohne Einschränkung auch mit Handschuhen zu bedienen.
Status-LED's
4 vertikal angeordnete Status-LED's (grün) zeigen den Betriebszustand von FLARM™ an.
Richtungs- und Höhenanzeige
12 kreisförmig angeordnete LED's für die Richtung sowie 4 LED's für die Höhenangabe des
Verkehrs.
Die Anzeige erfolgt als relative Richtungsanzeige, d.h. aus Sicht des Piloten/Flugrichtung
und erlaubt so eine rasche Ortung der Gefährdung.
Durch die zweifarbige Anzeige können die Objekte denn auch intuitiv erfasst werden:
ungefährliche Objekte werden grün angezeigt (Nearest-Mode), wenn aufgrund der
Berechnung eine Gefährdung besteht, erfolgt die Anzeige in rot – zusätzlich mit einem
akustischen Alarm.
Distanzan zeige
Um angezeigte Objekte schneller lokalisieren zu können, kann die Distanzanzeige sehr
hilfreich sein. Der Anzeigebereich erstreckt sich von 0.1-99 wobei Werte >9.9 nur im
Zusammenhang mit ADSB Transponder-Empfängern vorkommen dürften.
Das Display lässt sich auf eine Anzeige in KM (Kilometer) oder NM (Nautischen Meilen)
konfigurieren; die eingestellte Masseinheit wird jedoch nicht dauernd, sondern lediglich beim
Einschalten kurz symbolisch angezeigt.
Helligkeitssensor
Die Anzeige wurde dahingehend konzipiert, dass selbst unter ungünstigen Verhältnissen –
z.B. direkte Sonneneinstrahlung auf das Display – eine gute Ablesbarkeit der Anzeige
gewährleistet ist.
Damit bei diffusen Lichtverhältnissen kein Blendeffekt entsteht, kann die Helligkeit der
Anzeige konfiguriert werden. Neben einer fixen Einstellung, kann sich die Helligkeit auch
automatisch dem Umgebungslicht anpassen - der dazu notwendige Lichtsensor befindet sich
mittig im Flugzeugsymbol.
