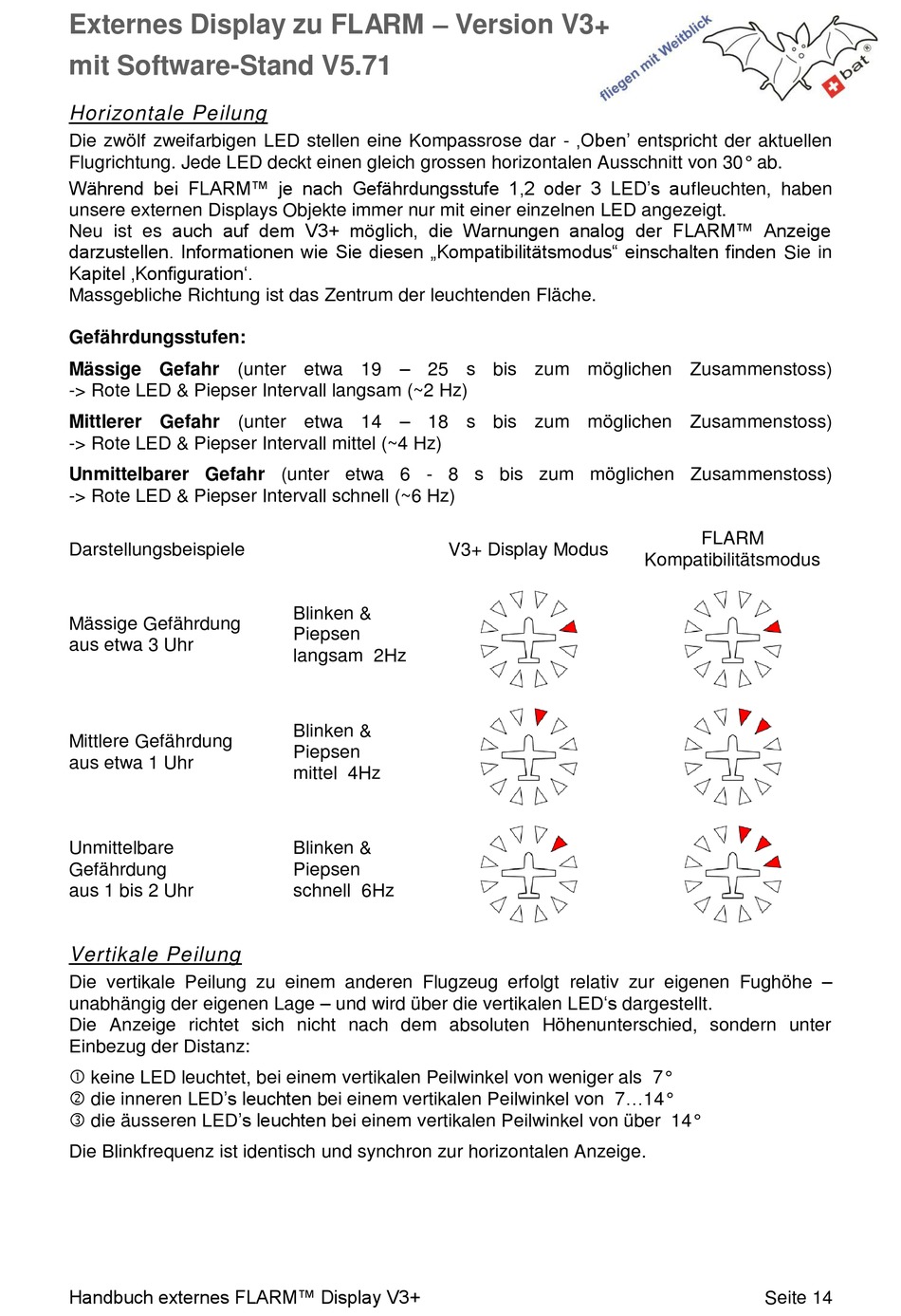

FLARM Display V3+ Handbuch Seite 14

Externes Display zu FLARM – Version V3+
mit Software-Stand V5.71
Horizontale Peilung
Die zwölf zweifarbigen LED stellen eine Kompassrose dar - ‚Oben' entspricht der aktuellen
Flugrichtung. Jede LED deckt einen gleich grossen horizontalen Ausschnitt von 30° ab.
Während bei FLARM™ je nach Gefährdungsstufe 1,2 oder 3 LED's aufleuchten, haben
unsere externen Displays Objekte immer nur mit einer einzelnen LED angezeigt.
Neu ist es auch auf dem V3+ möglich, die Warnungen analog der FLARM™ Anzeige
darzustellen. Informationen wie Sie diesen „Kompatibilitätsmodus" einschalten finden Sie in
Kapitel ‚Konfiguration'.
Massgebliche Richtung ist das Zentrum der leuchtenden Fläche.
Gefährdungsstufen:
Mässige Gefahr (unter etwa 19 – 25 s bis zum möglichen Zusammenstoss)
-> Rote LED & Piepser Intervall langsam (~2 Hz)
Mittlerer Gefahr (unter etwa 14 – 18 s bis zum möglichen Zusammenstoss)
-> Rote LED & Piepser Intervall mittel (~4 Hz)
Unmittelbarer Gefahr (unter etwa 6 - 8 s bis zum möglichen Zusammenstoss)
-> Rote LED & Piepser Intervall schnell (~6 Hz)
Darstellungsbeispiele
Mässige Gefährdung
aus etwa 3 Uhr
Mittlere Gefährdung
aus etwa 1 Uhr
Unmittelbare
Gefährdung
aus 1 bis 2 Uhr
Vertikale Peilung
Die vertikale Peilung zu einem anderen Flugzeug erfolgt relativ zur eigenen Fughöhe –
unabhängig der eigenen Lage – und wird über die vertikalen LED's dargestellt.
Die Anzeige richtet sich nicht nach dem absoluten Höhenunterschied, sondern unter
Einbezug der Distanz:
 keine LED leuchtet, bei einem vertikalen Peilwinkel von weniger als 7°
 die inneren LED's leuchten bei einem vertikalen Peilwinkel von 7...14°
 die äusseren LED's leuchten bei einem vertikalen Peilwinkel von über 14°
Die Blinkfrequenz ist identisch und synchron zur horizontalen Anzeige.
Handbuch externes FLARM™ Display V3+
V3+ Display Modus
Blinken &
Piepsen
langsam 2Hz
Blinken &
Piepsen
mittel 4Hz
Blinken &
Piepsen
schnell 6Hz
FLARM
Kompatibilitätsmodus
Seite 14
