Basix Lifttisch Elektro
Bedienungsanleitung

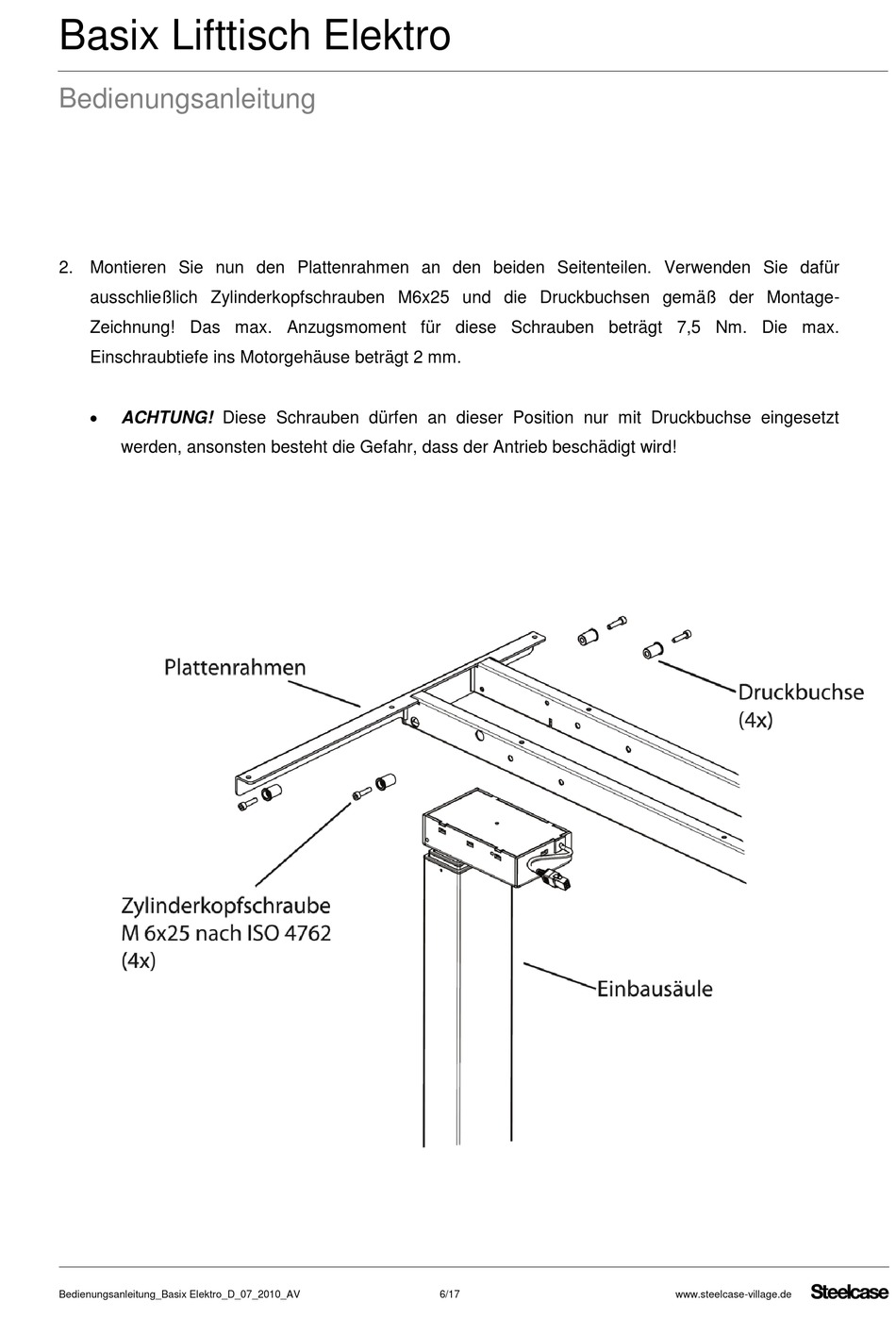

2. Montieren Sie nun den Plattenrahmen an den beiden Seitenteilen. Verwenden Sie dafür
ausschließlich Zylinderkopfschrauben M6x25 und die Druckbuchsen gemäß der Montage-
Zeichnung! Das max. Anzugsmoment für diese Schrauben beträgt 7,5 Nm. Die max.
Einschraubtiefe ins Motorgehäuse beträgt 2 mm.

ACHTUNG! Diese Schrauben dürfen an dieser Position nur mit Druckbuchse eingesetzt
werden, ansonsten besteht die Gefahr, dass der Antrieb beschädigt wird!
