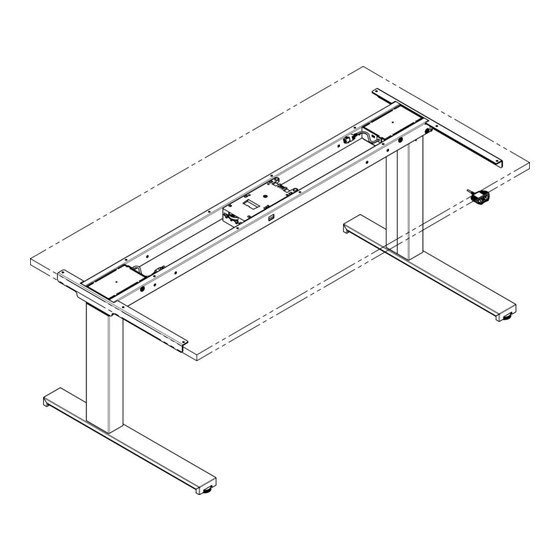

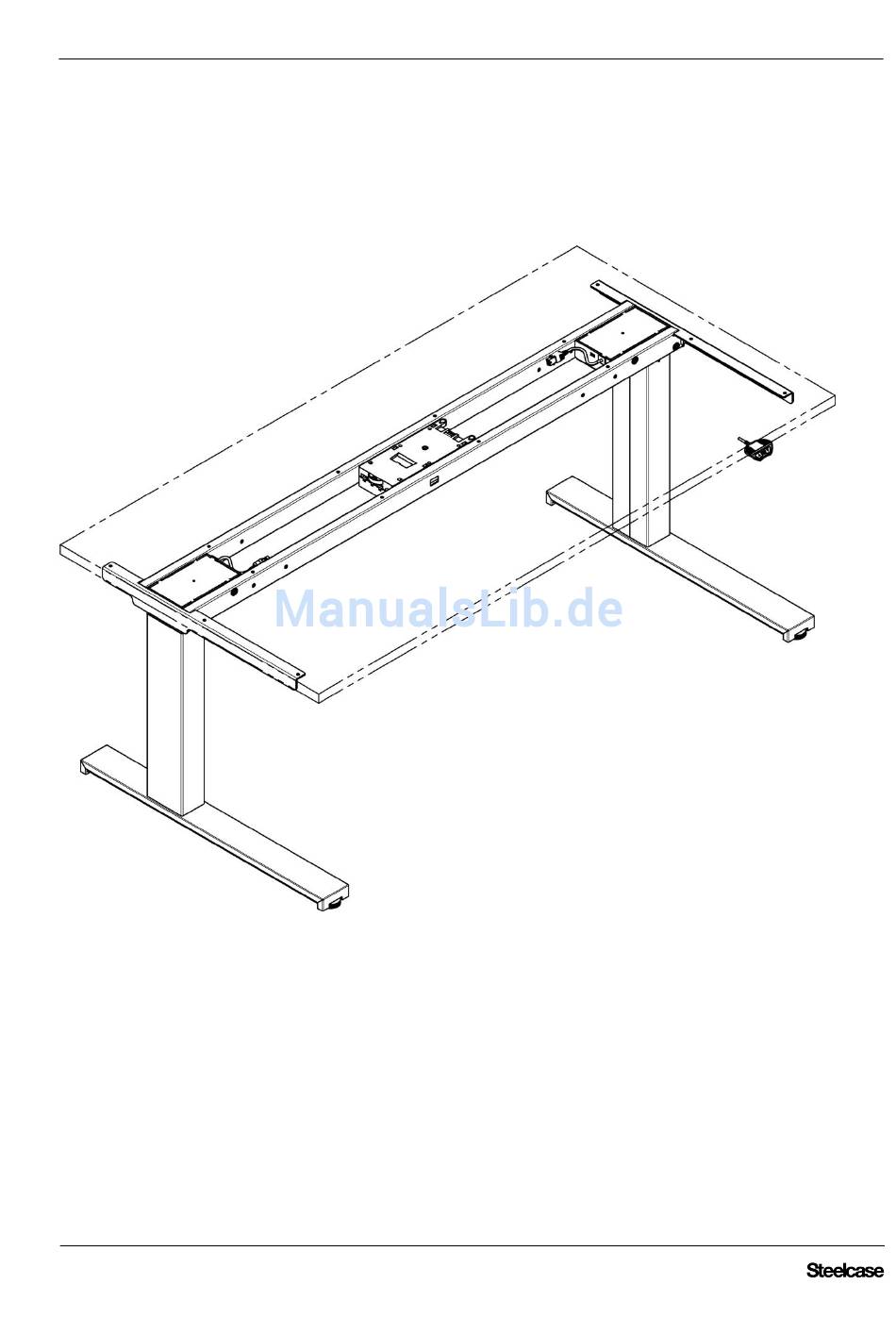

- Seite 1 Basix Lifttisch Elektro Bedienungsanleitung Bedienungsanleitung_Basix Elektro_D_07_2010_AV 1/17 www.steelcase-village.de...
-
Seite 2: Inhaltsverzeichnis
Basix Lifttisch Elektro Bedienungsanleitung Inhaltsverzeichnis Sicherheitshinweise ........................Seite 3 Vor der Installation, Deinstallation oder Fehlersuche ..............Seite 3 Vor der Inbetriebnahme ........................Seite 3 Während des Betriebes ........................Seite 4 Reparaturen ............................ Seite 4 Montage ............................Seite 6 Initialisierung ........................... Seite 10 Bedienung ............................ -
Seite 3: Sicherheitshinweise
Basix Lifttisch Elektro Bedienungsanleitung Sicherheitshinweise Eine sichere Nutzung des Elektro-Lifttisch ist nur möglich, wenn die Bedienungsanleitung komplett gelesen und die Anweisungen vollständig beachtet werden. Die Nichtbeachtung von Anweisungen kann zu erheblichen Schäden oder Unfällen führen. Jeder, der diesen Elektro-Lifttisch montiert oder nutzt, muss Zugang zu dieser Bedienungsanleitung haben. -
Seite 4: Vor Der Inbetriebnahme
Basix Lifttisch Elektro Bedienungsanleitung Vor der Inbetriebnahme Stellen Sie sicher, dass der Tisch gemäß dieser Anleitung montiert wurde. Prüfen Sie, ob die Betriebsspannung des Tisches der lokalen Stromversorgung entspricht. (siehe Typenschild auf der Steuerung, Standard = 230V) ... -
Seite 5: Montage
Basix Lifttisch Elektro Bedienungsanleitung Montage Für die Montage Ihres Tischgestells verwenden Sie ausschließlich die Schrauben gemäß der beigefügten Montage-Zeichnung. ACHTUNG ! Falsche Schrauben können zu Schäden am Tisch führen. 1. Bei Seitenteilen mit fest angeschweißten Fußauslegern fahren Sie mit Punkt 2 fort. Bei Seiten- teilen mit verschraubten Fußauslegern, müssen diese als erstes an den Einbausäulen montiert... - Seite 6 Basix Lifttisch Elektro Bedienungsanleitung 2. Montieren Sie nun den Plattenrahmen an den beiden Seitenteilen. Verwenden Sie dafür ausschließlich Zylinderkopfschrauben M6x25 und die Druckbuchsen gemäß der Montage- Zeichnung! Das max. Anzugsmoment für diese Schrauben beträgt 7,5 Nm. Die max. Einschraubtiefe ins Motorgehäuse beträgt 2 mm.
- Seite 7 Basix Lifttisch Elektro Bedienungsanleitung 3. Positionieren Sie nun Ihre Tischplatte und befestigen Sie die Tischplatte mit geeigneten Schrauben am Tischgestell. Am Tischgestell sind dafür Bohrungen ø6.5 mm vorgesehen. Es sind alle vorgesehen Schraubpunkte zu verwenden. 4. Montieren Sie nun die Steuerung und den Handschalter an der Tischplatte. An der Steuerung sind dafür Bohrungen ø5.5 mm und am Handschalter sind Bohrungen ø4.5 mm vorgesehen.
- Seite 8 Basix Lifttisch Elektro Bedienungsanleitung 6. Stellen Sie die Verbindung vom Handschalter zur Steuerung (HS) her und stecken das Netzkabel in die Steuerung. Befestigen Sie alle Kabel am Tischgestell oder an der Tischplatte damit es zu keinen Beschädigungen während des Betriebes kommen kann.
-
Seite 9: Initialisierung
Basix Lifttisch Elektro Bedienungsanleitung Initialisierung Nach der Montage, bzw. wenn der Tisch längere Zeit von der Stromversorgung getrennt war, wenn es zu einer Störung am Tisch gekommen ist oder wenn die Verbindung zwischen den Antrieben und der Steuerung getrennt wurde - muss die Steuerung des Tisches initialisiert werden. - Seite 10 Basix Lifttisch Elektro Bedienungsanleitung Betrieb mit KOMFORT-Handschalter inkl. Display und Memory Dieser Handschalter ist mit einem Display zur Anzeige der aktuellen Tischhöhe in Zentimeter oder Zoll ausgestattet, zusätzlich ist das Speichern von 4 „Memory“-Positionen (Tischhöhen) möglich. Das Display kann unter die Tischplattenvorderkante geschoben werden (15mm).
- Seite 11 Basix Lifttisch Elektro Bedienungsanleitung Eine gespeicherte Position aufrufen: Halten Sie die Taste der gewünschten Speicherposition (1, 2, 3 oder 4) gedrückt und der Tisch fährt unabhängig von der aktuellen Position in die gespeicherte Position. Die Taste muss bis zum Erreichen der Position gedrückt werden.
-
Seite 12: Störungsbehebung
Basix Lifttisch Elektro Bedienungsanleitung Störungsbehebung Fehler Ursache Behebung Keine Netzkabel einstecken Stromversorgung ggf. Steckverbindung an der Steuerung überprüfen Keine oder lose Steckverbindungen der Motorkabel Verbindung zu den an der Steuerung und an den Antrieben/Seitenteilen Antrieben überprüfen, bzw. herstellen Tisch fährt nicht... -
Seite 13: Fehlermeldungen Im Display Der Handschalter (Optional)
Basix Lifttisch Elektro Bedienungsanleitung Fehlermeldungen im Display der Handschalter (optional) Anzeige Ursache Behebung Die Steuerung überwacht Warten Sie bis die Anzeige „hot“ erlischt, danach die Einschaltdauer (zeit-gesteuert) und ihre max. arbeitet der Tisch wieder ordnungsgemäß. Temperatur. Ein Wert wurde überschritten. - Seite 14 Basix Lifttisch Elektro Bedienungsanleitung Lässt sich ein Fehler nicht wie beschrieben beheben, ziehen Sie den Netzstecker, warten einige Minuten und versuchen Sie den Tisch neu zu initialisieren! Tritt ein Fehler auch danach noch wiederholt auf, trennen Sie den Tisch vom Netz und wenden Sie sich an den Kundendienst.
-
Seite 15: Technische Daten Für Antriebssystem 35500
Basix Lifttisch Elektro Bedienungsanleitung Technische Daten für Antriebssystem 35500 Allgemein Spannungsversorgung 230 V ±6% / 50 Hz ≤0,3 Watt / pro Stunde Stromverbrauch im Standby, primär Zulässige relative Luftfeuchtigkeit (für Betrieb) 5-85% (nicht kondensierend) Zulässige relative Luftfeuchtigkeit (für Lagerung) 5-90%... -
Seite 16: Technische Daten Für Antriebssystem 37500
Basix Lifttisch Elektro Bedienungsanleitung Technische Daten für Antriebssystem 37500 Spannungsversorgung 230 V ±6% / 50 Hz ≤0,3 Watt / pro Stunde Stromverbrauch im Standby, primär Zulässige relative Luftfeuchtigkeit (für Betrieb) 5-85% (nicht kondensierend) Zulässige relative Luftfeuchtigkeit (für Lagerung) 5-90% (nicht kondensierend) Schutzklasse Max. -
Seite 17: Wartung / Reinigung
Basix Lifttisch Elektro Bedienungsanleitung Wartung / Reinigung Entfernen Sie in regelmäßigen Abständen Staub und Schmutz vom Tischgestell, insbesondere von den Führungsrohren und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. Überprüfen Sie alle Befestigungsschrauben auf festen Sitz und alle Steckverbindungen, Kabel und Stecker, sowie die ordnungsgemäße Funktion.
