Steelcase media:scape Montage
Einzel und offset tisches
Vorschau ausblenden
Andere Handbücher für media:scape:
- Gebrauchsanleitung (2 Seiten) ,
- Gebrauchsanleitung (2 Seiten)
Verwandte Anleitungen für Steelcase media:scape
Inhaltszusammenfassung für Steelcase media:scape

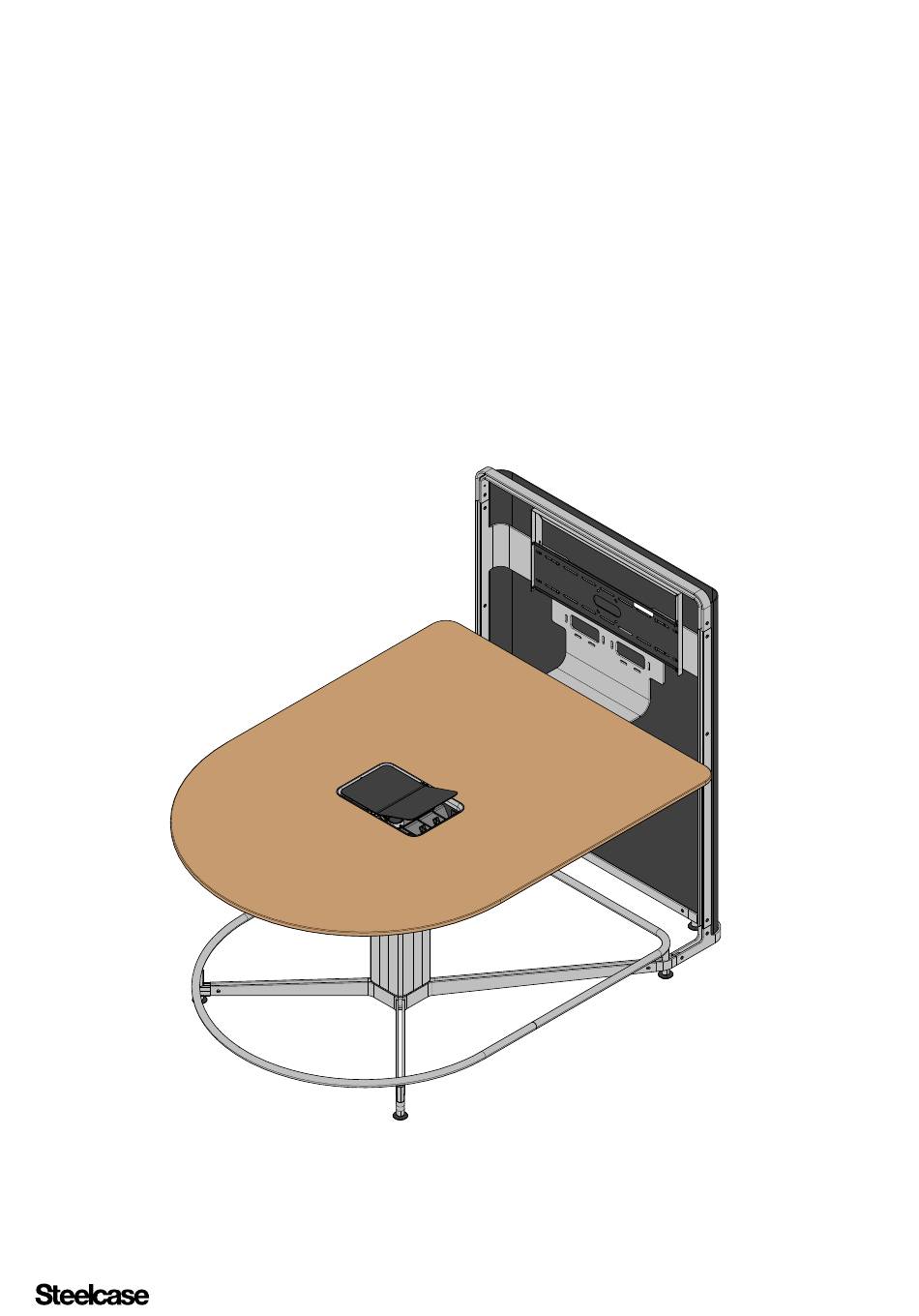

- Seite 1 Assembly Directions Installation of a single and Offset table Montage d'une table simple et Offset Montage eines Einzel und Offset Tisches EMEA - C01447 - 28-NOV-2016 - Rev: E...
- Seite 2 Por favor, consultar la guía del usuario de medias: scape antes del montaje, conexión y puesta en marcha de los equipos. Por favor, consulte o guia de utilizador de media:scape antes da montagem, ligações ou inicio de funcionamento dos equipamentos.
- Seite 3 Media:scape Summary - Sommaire- Zusammenfassung Appendix - Annexe - Zubehör...
- Seite 4 Media:scape TOOLS - OUTILS - WERKZEUG PZ 2 1/8" 3/16" 5/32" T 30 9/64"...
- Seite 5 only one turn!
- Seite 6 2mm 150mm Page: 1-2...
- Seite 7 3/16 Position Page: 1-3...
- Seite 8 Page: 1-4...
- Seite 9 3/16 Test 1-2-3-4-5-6 Page: 1-5...
- Seite 10 Assembly Directions Installation Power Block Montage Power socket Montage Steckdosen All countries except UK Only UK Page: 2-1...
- Seite 11 T 30 Page: 2-2...
- Seite 12 Page: 2-3...
- Seite 13 Page: 2-4...
- Seite 14 PZ 2 PZ 2 PZ 2 Page: 2-5...
- Seite 15 Only UK All countries except UK Page: 2-6...
- Seite 16 Assembly Directions Installation of Totem Montage Totem Montage Totem 5/32 5/32 Page: 3-1...
- Seite 17 5/32 3/16 5/32 3/16 Page: 3-2...
- Seite 18 5/32 Page: 3-3...
- Seite 19 - Only 2 screens 3/16 Page: 3-4...
- Seite 20 Assembly Directions Switcher Installation Montage Switcher Switcher Montage Switcher Page: 4-1...
- Seite 21 Assembly Directions Top and Bezel installation Montage Plateau et Bezel Montage Tischplatte und Technikklappe Offset - refer to chapter 8 Offset - se référer au chapitre 8 Offset - siehe Kapitel 8 2 mm Page: 5-1...
- Seite 22 Page: 5-2...
- Seite 23 M6x16 T 30 Page: 5-3...
- Seite 24 3/16 Control T 30 M6x16 For screen replacement , refer to user's guide. Max. weight: 32'' -> 20kg / 42'' -> 30kg En cas de remplacement de l'écran, se reporter à la notice d'utilisation. Poids maxi: 32'' -> 20kg / 42'' -> 30kg Falle des Ersatzes des Bildchirmes, sich auf den Vermerk beziehen.
- Seite 25 Page: 5-5...
- Seite 26 Assembly Directions Digital Wiring & switcher Configuration Câblage digital & Configuration Switcher Digital Verkabelung & Switcher Konfiguration Refer To assembly directions for wiring C01448 Se référer à la notice de montage du câblage C01448 Siehe Installationsanleitung für die Verkabelung C01448...
- Seite 27 Assembly Directions Pyramid Cover & Totem Infill Installation capot Pyramid & Parement Totem Pyramid Bezug Montage & Totem Füllung Offset - refer to chapter 8 Offset - se référer au chapitre 8 Offset - siehe Kapitel 8 T 30...
- Seite 28 Page: 7-2...
- Seite 29 Page: 7-3...
- Seite 30 Media:scape 8-OFFSET TOOLS - OUTILS - WERKZEUG PZ 2 1/8" 3/16" T 30 5/32" 9/64"...
- Seite 31 Assembly Directions Offset Base Base Offset Offset Gestell 9/64 Page: 8-1...
- Seite 32 9/64 5/32 Page: 8-2...
- Seite 33 5/32 5/32 Page: 8-3...
- Seite 34 9/64 Next Steps on page 1-1 to 5-5 Prochaines étapes sur la page 1-1 à 5-5 Nächste Schritte siehe Seite 1-1 bis 5-5 Page: 8-4...
- Seite 35 Assembly Directions Offset desk Dessus Offset Offset Tischplatte T 30 Page: 8-5...
- Seite 36 T 30 Page: 8-6...
- Seite 37 Assembly Directions Offset Pyramid Covers Offset Capot Pyramid Offset Pyramid Bezug Page: 8-7...
- Seite 38 Assembly Directions Appendix Annexe Zubehör PUCK Cable Replacement Remplacement câbles PUCK PUCK Kabelersatz Panel Display Mount Kit Accrochage Ecran Bildschirm Anhängset HDVC network connection Connection réseau Netzwerkverbindung conexión de red Page: 9-1...
- Seite 39 Assembly Directions PUCK cable replacement Remplacement câble PUCK PUCK Kabelersatz Page: 9-2...
- Seite 40 Assembly Directions Panel Display Mount Kit Accrochage Ecran Bildschirm Anhängset Page: 9-3...
- Seite 41 Page: 9-4...
- Seite 42 Page: 9-5...
- Seite 43 Page: 9-6...
- Seite 44 Assembly Directions HDVC Page: 9-7...
- Seite 45 Page: 9-8...
- Seite 46 Assembly Directions network connection Connection réseau Netzwerkverbindung conexión de red Page: 9-9...
