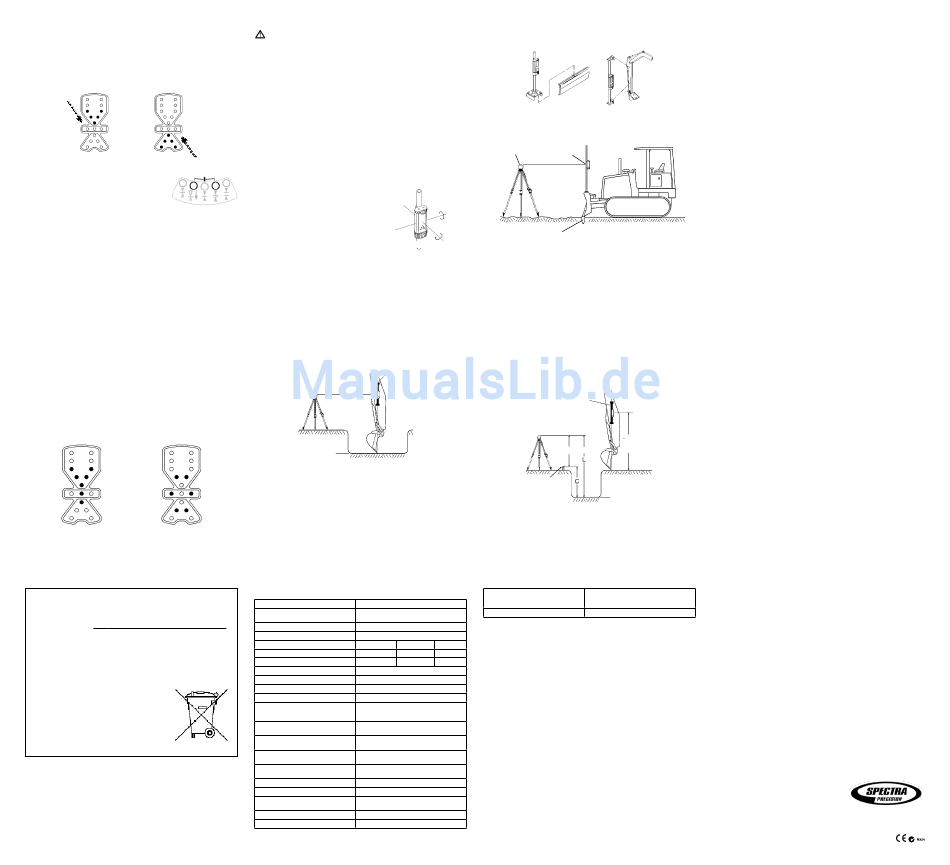

Strahlverlustanzeige
Die Höhen-LEDs zeigen an, wenn der Empfänger den Laserempfangsbereichs verlassen hat. Eine Pfeilsequenz
von LEDs gibt an, in welche Richtung das Schild oder die Schneidkante zum Wiederauffinden des
Laserstrahls zu bewegen ist. Befindet sich der Empfänger oberhalb des Laserstrahls, ist die Schneidkante nach
unten zu bewegen. Ist der Empfänger unterhalb des Laserstrahls, Schneidkante nach oben bewegen. Die LEDs
schalten aus, sobald der Empfänger den Laserstrahl wieder erfasst bzw. automatisch nach zwei Minuten.
Diese Funktion ist ab Werk aktiviert. Bei aktivierter Funktion blinken die LEDs von außen zur Mitte
hin. Zum Ausschalten der Funktion die beiden äußeren Tasten (Schildneigungsanzeige und Display-
Helligkeitswahl) gleichzeitig drücken. Bei deaktivierter Funktion blinken die LEDs von innen nach außen.
Schild/Schneidkante Schild/Schneidkante
nach unten nach oben
Strahlverlustanzeige EIN
Batteriewarnanzeige
Der Empfänger verfügt über eine Batteriewarnanzeige (zwei LEDs).
Bei Normalbetrieb mit aufgeladener Batterie sind die LEDs aus. Bei
geringer Batteriekapazität beginnen die LEDs zu blinken. Wenn die
Batteriewarnanzeige blinkt, kann mit dem Empfänger noch bis zu
90 Minuten weiter gearbeitet werden. Ist die Batterie zu schwach,
leuchten die beiden Batterie-LEDs dauerhaft, die vier Höhenkontroll-LEDs in den Ecken blinken, und es
wird kein Laserstrahl mehr empfangen. Die Batterien dann entweder auswechseln oder NiMH-Batterien
aufladen. Die Batteriewarnanzeige leuchtet nicht, wenn der Empfänger über ein Kabel an die Kabel der
Maschine angeschlossen ist.
– 13 –
Neigungsanpassung
Die Schildneigungsanzeige kann horizontal auf Niveau oder zur Anpassung an eine bestehende Neigung auf
Null gesetzt werden.
Die Werkseinstellung für die Schildneigungsanzeige ist „waagrecht".
Zum Ändern der Schildneigung:
1. Das Schild in die gewünschte Neigung bringen. Sicherstellen, dass der Empfänger in den Achsen (seitlich
und von vorne nach hinten) richtig auf das Schild ausgerichtet ist.
2. Bei eingeschaltetem Empfänger die Ein-/Aus-Taste gedrückt halten und sofort die
Schildneigungsanzeigetaste und die Display-Helligkeitswahltaste gleichzeitig drücken und halten, bis "0"
und danach kurz ein "Y"-Symbol angezeigt wird. Die Schildneigung ist nun an die bestehende Neigung
angepasst.
3. Zum Zurücksetzen der Schildneigungsanzeige auf horizontal das Schild mit einer langen Wasserwaage
oder einer anderen Methode waagerecht stellen. Den vorstehenden Vorgang mit waagrechtem Schild
wiederholen.
Diese Funktion kann auch verwendet werden, um die Anzeige zu korrigieren, wenn der Mast nicht korrekt
"Y" -Symbol "O" -Symbol
17
– –
Hinweis fŸr Kunden in Europa
Hinweise und weitere Informationen zum Produktrecycling
erhalten Sie unter: www.trimble.com/environment/summary.html
Recycling in Europa
FŸr Informationen zum Recycling von Trimble ElektroaltgerŠten
rufen Sie an unter +31 497 53 2430 und
fragen Sie nach dem Verantwortlichen fŸr
ElektroaltgerŠte (WEEE) oder
fordern Sie Hinweise zum Recycling an bei:
Trimble Europe BV
p.Adr. Menlo Worldwide Logistics
Meerheide 45
NL-5521 DZ Eersel
– 21 –
Installation
Allgemeines
WARNUNG: Beachten Sie alle Sicherheitsvorschriften der Maschinenbedienungsanleitung und
befolgen Sie alle Sicherheitsvorkehrungen bei Aushubarbeiten.
1. Den Laser für einen optimalen Strahlempfang und einen effizienten Maschinenbetrieb an einer
geeigneten Stelle aufbauen. Weitere Informationen siehe Laserbedienungsanleitung. Den Laser
einschalten.
Hinweis: Die Arbeitsreichweite ist abhängig von der Laserdrehzahl. Der Empfänger hat einen
Empfangswinkel von 360°, es ist aber eine Sichtverbindung zum Laser erforderlich.
2. Wenn der Laser einstellbare Drehzahlen hat, eine hohe Drehzahl wählen. Der Empfänger kann den
Laserstrahl bei einer Rotationsgeschwindigkeit von bis zu 1200 U/min erfassen.
3. Zur Montage des Empfängers am Mast die Drehgriffe des Empfängers oben/unten gegen den
Uhrzeigersinn drehen, bis die Empfängerklemmen auf der Rückseite um den Mast passen. Den
Empfänger am Mast positionieren und die Drehgriffe im Uhrzeigersinn sicher festdrehen.
Hinweis: Der Empfänger kann an runden Halteprofilen mit einem Außendurchmesser von 42 mm
bis 50 mm oder an eckigen Halterohren mit 38 mm Kantenlänge montiert werden.
4. Zum Entfernen des Empfängers vom Mast die Empfängerklemmen mit den Drehgriffen wieder lösen.
Die Schildneigungsanzeige und die Lotanzeige werden im Empfänger
gemessen. Die Schildneigung gibt die Schildposition von Seite zu
Seite an. Die Lotanzeige gibt die Mast-/Empfängerposition von vorne
nach hinten an. Mast und Empfänger müssen korrekt zur Maschine
Lot-Rotationsachse
ausgerichtet sein, um ein genaues Messen zu gewährleisten.
Schildneigungs-
Rotationachse
– 14 –
auf das Schild ausgerichtet ist.
Aushubarbeiten
Bei der Verwendung eines Baggers oder Traktorbaggers muss der Löffelstiel vertikal oder fast vertikal stehen.
Der Löffel ist so zu positionieren, dass er bei jeder Sollniveau-Ablesung wieder in dieselbe Position gebracht
werden kann. Der Löffel kann eingefahren oder komplett ausgefahren werden, solange zur Höhenablesung
immer dieselbe Löffelposition verwendet wird. Die Empfängermontage kann im Graben vorgenommen
werden oder, wenn die Abtragshöhe bekannt ist, außerhalb des Grabens.
Senkrechter Mast zeigt
zu den Löffelzähnen
Laser
Aushubtiefe
Empfängermontage im Graben
1. Die Maschine in Position bringen und das Erdreich bis zur gewünschten Höhe ausheben.
2. Den Löffel in Höhenkontrollposition bringen.
3. Der Laser an einer geeigneten Position mit Sichtverbindung zum Empfänger aufbauen und einschalten.
4. Den Mast seitlich am Löffelstiel befestigen.
5. Wenn die Aushubhöhe bei ausgefahrenem Löffel geprüft wird: Den Mast vertikal so ausrichten, dass er
genau auf die Löffelzähne zeigt (bei eingefahrenem Löffel oder einer anderen Löffelposition muss der
Mast immer auf den Punkt des Löffels zeigen, der Bodenkontakt hat).
6. Den Empfänger einschalten. Die Einstellung Baggermodus und die kleinste Genauigkeitsstufe wählen.
18
– –
Spezifikationen
Empfangswinkel 360°
Arbeitsradius über 460 m, abhängig vom
Arbeitsbereich
verwendeten Laser
Laserdrehzahl (U/min) Minimum: 105; Maximum: 1200
Höhe des Empfangsfelds 171 mm
Genauigkeitsstufen: Fein Standard
Sollniveau Mitte (Planierarbeiten) 5 mm 10 mm
Sollniveau versetzt (Aushubarbeiten) 12 mm 25 mm
Genauigkeitswahl Schildneigung ± 0,5°, ± 1,5°, ± 2,5°
Genauigkeitswahl Lotanzeige ± 0,5°, ± 1,5°, ± 2,5°
Displayhelligkeit (LEDs) Hell oder Gedämpft
Automatische Steuerung Ja, mit den Steuerboxen CB20, CB25 und CB30
Stromversorgungsoptionen Alkalibatterie - 4 x Babyzellen – Standard
NiMH – 4 x Babyzellenl
Stromversorgungskabel – 10-30V Gleichstrom
LR50 Batteriebetriebszeit – Alkalibatterien 60 Std., Displayhelligkeit „Gedämpft"
(kontinuierlicher Strahlempfang) 45 Std., Displayhelligkeit „Hell"
LR50 Batteriebetriebszeit – NiMH-Batterien 45 Std., Displayhelligkeit „Gedämpft"
(kontinuierlicher Strahlempfang) 30 Std., Displayhelligkeit „Hell"
LR50W Batteriebetriebszeit – Alkalibatterien 30 Std., Displayhelligkeit „Gedämpft"
(kontinuierlicher Strahlempfang) 20 Std., Displayhelligkeit „Hell"
LR50W Batteriebetriebszeit – NiMH-Batterien 20 Std., Displayhelligkeit „Gedämpft"
(kontinuierlicher Strahlempfang) 15 Std., Displayhelligkeit „Hell"
Ladezeit für Batterien 3 – 4 Std.
Automatische Abschaltung Nach 75 Minuten ohne Laserstrahlempfang
Empfängerposition ober- oder unterhalb des
Strahlverlustanzeige
Laserstrahls, ein- oder ausschaltbar
Optionales Kabinendisplay Ja
Maße (LxBxT) 343 mm x 142 mm x 149 mm
– 22 –
Der Raupenmast muss senkrecht auf das Schild ausgerichtet sein (sowohl von vorne nach hinten als auch
seitlich), wenn sich das Schild in normaler Arbeitsposition befindet.
Bei Aushubarbeiten zeigt der Mast normalerweise in Richtung der Löffelzähne. Einzelheiten zur Installation
siehe „Neigungsanpassung."
Typische Montage
Typische Montage auf
auf einer Raupe
einem Bagger
Planierarbeiten
Laser
Planiermodus
Höhenpflock
1. Die Maschine so positionieren, dass das Schild auf die gewünschte Sollhöhe eingestellt werden kann
(normalerweise eine Höhenmarkierung oder ein Höhenpflock).
– 15 –
7. Den Empfänger am Mast montieren und den Löffelstiel so bewegen, dass der Empfänger lotrecht zum
Boden steht (LEDs leuchten konstant). Die Lotanzeigegenauigkeit einstellen, falls gewünscht.
8. Den Empfänger am Mast so lange nach oben oder unten schieben, bis „auf Sollniveau" angezeigt wird.
9. Die gewünschte Genauigkeitsstufe wählen und mit den Aushubarbeiten beginnen.
10. Den Löffel in Höhenkontrollposition bringen und Höhenablesungen vornehmen (LEDs leuchten
konstant).
11. Eine Testablesung mit dem Löffel auf Sollniveau vornehmen und sicherstellen, dass die Aushubhöhe
korrekt ist.
Empfängermontage außerhalb des Grabens
Senkrechter Mast zeigt
zu den Löffelzähnen
HI (Instrumentenhöhe)
Ausgefahrener
Höhenpflock
Aushubtiefe
1. Den Laser an einer geeigneten Position mit Sichtverbindung zum Empfänger aufstellen und einschalten.
2. Den Löffel in Höhenkontrollposition bringen und die Maschine so positionieren, dass am Löffelstiel
sicher gemessen werden kann. Der Löffelstiel kann auch etwas horizontaler gestellt werden, um eine
bessere Messung zu ermöglichen.
– 19 –
Mast-/Halterohrdurchmesser
Rund (Außendurchmesser) 42 mm bis 50 mm
Eckig 38 mm
Betriebstemperaturbereich –20°C bis +60°C
*Spezifikationen können jederzeit ohne vorherige Ankündigung geändert werden
EU-Konformitätserklärung
Weit
20 mm
Der Empfänger, auf den sich diese Erklärung bezieht, erfüllt die grundlegenden
50 mm
Anforderungen und die übrigen einschlägige Anforderungen der Richtlinien
2004/108/EC (EMV), 2006/95/EC (Niederspannung) und der RTTE-Richtlinie
1999/5/EC des Rates.
Sicherheit: (Artikel 3.1a)BS EN60950-1: 2006/A12:2011
EN 62311:2008
EMV: (Artikel 3.1b)ETSI EN 301 489-1 V1.9.2 (2011-09) in Übereinstimmung
mit den spezifischen Anforderungen der CISPR22 Class A, ETSI EN 301 489-17
V2.1.1 (2009-05)
Spektrum: (Artikel 3.2)ETSI EN 300 328 V1.7.1 (2006-10), EN61000-9-2,
EN61000-9-3, EN61000-9-6, EN61000-9-8
Wir erklären hiermit, dass die oben genannte Ausrüstung sich in
Übereinstimmung mit den oben genannten Richtlinien befindet.
24. August 2012
Trimble Navigation Ltd.
5475 Kellenburger Road
Dayton, OH 45424-1099 USA
– 23 –
2. Den Laser an einer geeigneten Position mit Sichtverbindung zum Empfänger aufstellen und einschalten.
3. Den Empfänger einschalten, den Planiermodus und die kleinste Genauigkeitsstufe wählen.
4. Zur Montage des Empfängers am Mast die Drehgriffe oben/unten gegen den Uhrzeigersinn drehen, bis
die Empfängerklemmen um den Mast passen. Empfänger über den Mast schieben.
5. Den Empfänger am Mast so lange nach oben/unten schieben, bis „auf Sollniveau" des Laserstrahls
angezeigt wird. Bei Bedarf die Höhe des Lasers korrigieren.
Hinweis: Wenn die Distanz des Laserstrahls zur gewünschten Planierhöhe bekannt ist, kann diese Distanz
von der Schneidkante des Schilds bis zur Markierungskerbe „Planiermodus-Sollniveau Mitte" auf der
Rückseite des Empfängers gemessen werden.
6. Den Empfänger am Mast mit der LED-Anzeige zum Führerhaus drehen. Die Drehgriffe zum Feststellen
der Klemmen im Uhrzeigersinn festdrehen.
7. Die gewünschte Genauigkeitsstufe und Displayhelligkeit wählen.
Hinweis: Die Höhen-LEDs geben an, in welche Richtung das Schild für die Ablesung Sollniveau zu
bewegen ist.
8. Eine Testfahrt mit dem Schild auf Sollniveau durchführen und prüfen, ob die planierte Höhe korrekt ist.
3. Die Distanz vom Laser (Gerätehöhe HI) zum Grabenboden (L) messen (Gerätehöhe plus Distanz vom
Höhenpflock bis zum Grabenboden (C). Dies ist die Montagehöhe (L).
4. Den Empfängermast seitlich am Löffelstiel montieren.
5. Den Mast vertikal so ausrichten, dass er genau auf die Löffelzähne zeigt (bei eingefahrenem Löffel
oder einer anderen Löffelposition muss der Mast immer auf den Punkt des Löffels zeigen, der
Bodenkontakt hat).
6. Den Empfänger so am Mast positionieren, dass die Montagehöhe (L) der Distanz vom dem Punkt des
Löffels, der Bodenkontakt hat, zur oberen Markierung „Sollniveau Baggermodus" auf der Rückseite des
Empfängers entspricht („Sollniveau Mitte" wählen, wenn die Ablesung im Planiermodus erfolgt).
7. Den Empfänger einschalten. Die Einstellung Baggermodus und die gewünschte Genauigkeitsstufe
wählen.
8. Falls gewünscht, die Genauigkeitsstufe für die Lotanzeige korrigieren („Sollniveau Mitte" wählen, wenn
die Ablesung im Planiermodus erfolgt).
9. Mit den Aushubarbeiten beginnen.
10. Den Löffel in Höhenkontrollposition bringen und Höhenablesungen vornehmen (LEDs leuchten
konstant).
Montagehöhe = L
11. Eine Testablesung mit dem Löffel auf Sollniveau vornehmen und sicherstellen, dass die Aushubhöhe
korrekt ist.
Löffel
Garantie
Trimble garantiert, dass der Empfänger für die Dauer von 2 Jahren frei von Material- und
Fertigungsfehlern ist.
Im Garantiefall repariert oder ersetzt Trimble oder das autorisierte Service-Center alle defekten Teile, die
von der Garantie abgedeckt werden, nach eigenem Ermessen. Reisekosten und Tagesspesen zum und vom
Reparaturort werden dem Kunden zum jeweiligen Tagessatz berechnet, falls erforderlich.
Kunden sollten die Produkte im Garantie- oder Reparaturfall frachtfrei an das nächste autorisierte Service-
Center senden. In Ländern mit Trimble Service-Centern werden die reparierten Produkte frachtfrei an den
Kunden zurückgeschickt.
Bei Hinweis auf fahrlässige oder artfremde Nutzung, Unfall oder Reparaturen, die nicht von geschultem
Trimble-Personal mit Trimble-geprüften und empfohlenen Ersatzteilen durchgeführt wurden, wird die
Garantie ungültig.
Die vorstehend beschriebene Haftung von Trimble bezüglich des Erwerbs und der Verwendung der
Ausrüstung ist ausschließlich. Trimble übernimmt keine Haftung und kann nicht haftbar gemacht werden für
Verluste oder Folgeschäden jeglicher Art.
Diese Garantie gilt ausschließlich für die vorstehend beschriebenen Garantiefälle, einschließlich impliziter
Garantien. Es werden keine Garantien für Gebrauchsfähigkeit und keine weiteren expliziten oder impliziten
Garantien übernommen.
Trimble Construction Division
5475 Kellenburger Road
Dayton, Ohio 45424-1099
U.S.A.
Tel. +1-937-245-5600
www.trimble.com
– 16 –
– 20 –
© 2005-2013, Trimble Navigation Limited. Alle Rechte vorbehalten.
Nummer für Nachbestellung. 0312-0450 DE (04/13)
