Lyfthöjd * Till centrum av redskapsfästets vridningspunkt:
Fri höjd under plant redskap:

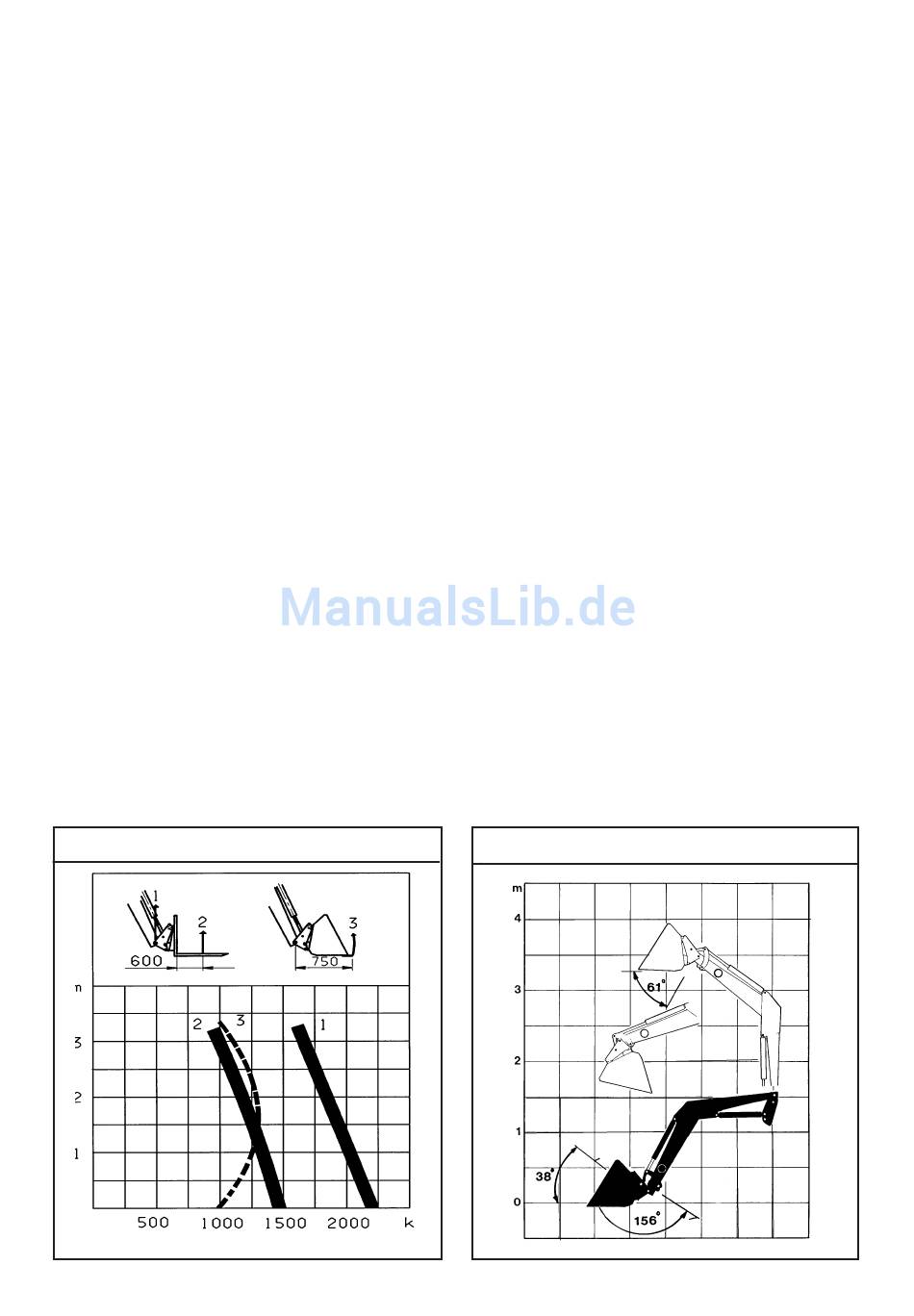

Lyftkraft * Se diagram, Bild 19;1 (gäller vid 17,5 Mpa).
Kurva 1 avser lyftkraft i redskapsfästets vridningspunkt.
Kurva 2 avser nyttig last 60 cm ut på gaffel.
(Beroende på traktormodell kan lyftkraften variera +/- 10 %.)
Brytkraft * Se diagram, Bild 19;1, kurva 3.
Lyfttid Till max. lyfthöjd: 7 sek. (gäller vid 40 l/min).
Vikt 405 kg. (exkl. fundament).
Rörelseschema Se bild 19;2 (Bryt- och tippvinklar varierar beroende på
redskap och traktortyp .)
* Viss differens kan förekomma beroende på traktormodell och redskapstyp.
Rätt till konstruktionsförändringar förbehålles.
Utrustning Standard
- Redskapsfäste för snabbkoppling av redskap: ÅLÖ typ EURO (8)
- Dubbelverkande lyft- och redskapscylindrar.
- Parkeringsstöd.
- Utbytbara bussningar i samtliga lagringspunkter.
- Lägesindikator.
Extra utrustning
- Hydr. redskapslåsning
- HYDRO - QUICK
- SELECTO-QUICKE
- EURO-COMBI
19;1 Q- 415
SVENSKA (213:19)
(Utrustning för till- och frånkoppling av lastarens hydraulik)
(El-ventiler för tredje och fjärde hydraulfunktion)
(3+5+8) (Redskapsfäste för snabbkoppling av redskap)
3,10 - 3,55 m.
2,85 - 3,30 m.
19;2
213
Q- 415
