KÖR- OCH SKÖTSELINSTRUKTION
Transportera redskap med last så lågt som möjligt.
Detta minskar risken för slirning och ger största möjliga
stabilitet.
När redskapet körs in i materialet skall ventilen vara i
neutralläge. Om så ej är fallet lyfts traktorns framvagn i
inkörningsögonblicket, vilket medför stora påkänningar
på lastare och traktor.
Tag för vana att ALDRIG köra med full fart in i last-
materialet. Kör i stället på låg växel och utnyttja trak-
torns dragkraft.
MOTVIKT: Använd, av belastnings- och säkerhetsskäl,
alltid motvikt vid transport av tyngre gods eller då
redskap med stor utliggning användes.
Se säkerhetsföreskrifter sid. 205
Det är absolut förbjudet att lämna traktorn med lastaren
i upplyft läge eller att uppehålla sig under last.
Kontrollera vid redskapsbyte att redskapet verkligen är
låst - tryck redskapets främre del mot marken.
MANÖVRERING (gäller lastare med separat
manöverventil.)

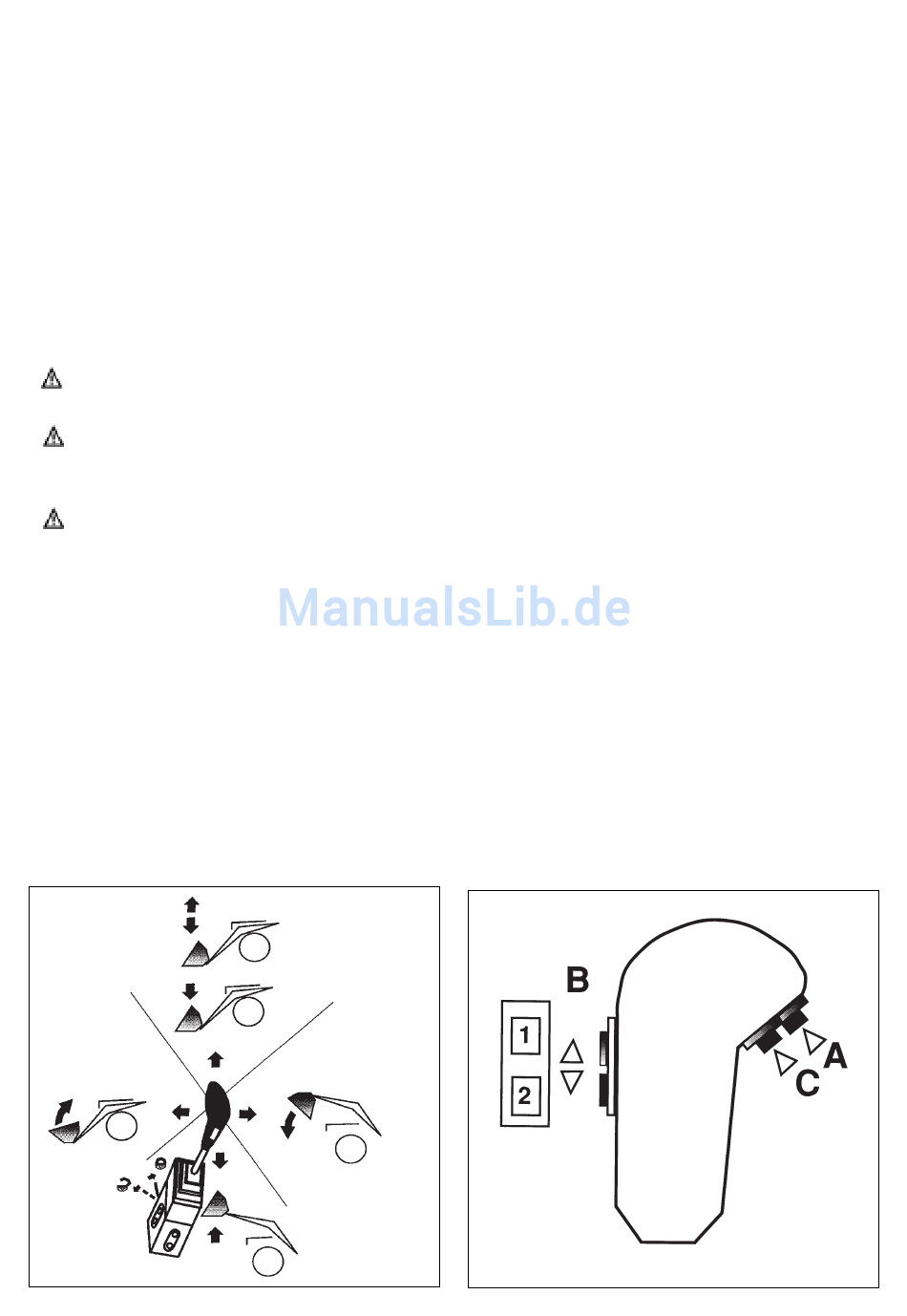

Manöverreglaget (EN-spaksreglaget) har följande
funktioner:
Spakrörelse:
Bakåt - Lastarmen lyftes
Framåt - Lastarmen sänkes + flytläge*
Vänster ** - Redskapet brytes uppåt
Höger ** - Redskapet töms
16
SVENSKA (211:04)
* Flytlägesfunktionen inkopplas då reglaget föres
maximalt framåt. Spaken skall då fastna i detta läge.
Urkoppling sker genom att föra spaken åt motsatt håll.
**Gäller vid högermonterat manöverreglage. Vid
vänstermonterat reglage kan omvänd spakrörelse
erhållas genom att hydraulslangarna, märkta gul-röd,
växlas. Se anvisning som medföljer hydraulsatsen.
Säkerhetsspärr: Reglaget är försett med en spärr - se
bild 16, vilken i låsläge (vänster) förhindrar att ofrivillig
manövrering kan ske.
Stoppkran; Lastarens lyftcylindrar kan spärras med
hjälp av stoppkran, se sid. 205.
EL-omkopplare (gäller lastare som utrustats med
elektriska omkopplingsventiler):
Den spakknopp som medföljer el-ventilerna är försedd
med tre strömbrytare enl. bild 35.
Funktion:
Skjutbrytaren (B) i (läge 1)
samt reglagespaken i manöverläge för redskapsfunktio-
nen.
Knapp (A) intryckt = Ventil (3:e) i funktion
Knapp (C) intryckt = Ventil (4:e i funktion
Skjutbrytaren (B) i (läge 2)
Knapp (A) intryckt = Ventil (5:e) i funktion
Knapp (C) intryckt = Ventil (4:e i funktion
Anmärkning
Om endast en elventil (3:e) finns monterad kan bryta-
ren (B) föras i läge (2) för att förhindra ofrivillig
inkoppling av ventilen. Detta rekommenderas om
lastaren är utrustad med hydraulisk redskapskoppling.
35
