2. Bedienelemente und Anschlüsse

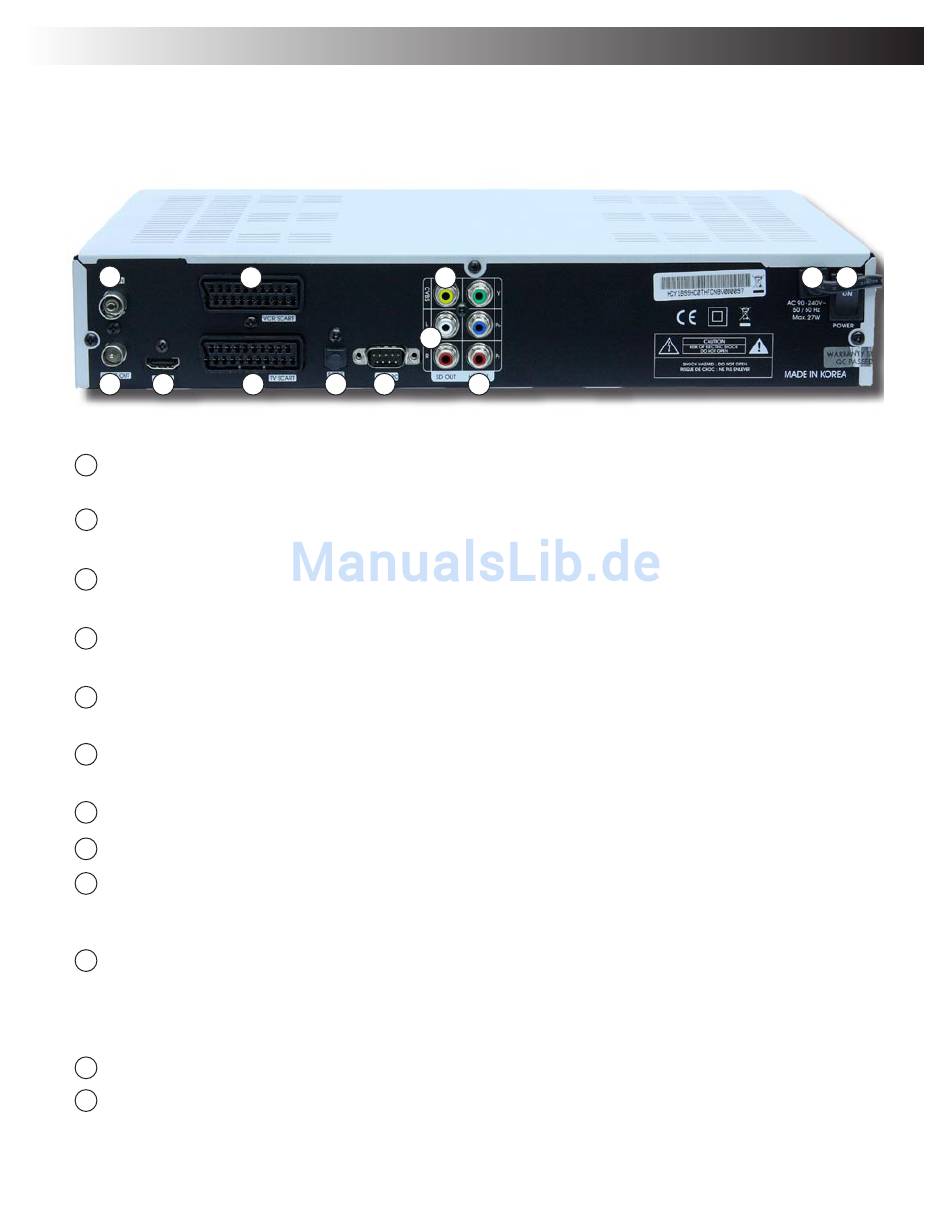

2.3 Ansicht Rückseite
1
2 3
Signal IN:
1
LOOP OUT :
2
HDMI:
3
TV SCART:
4
VCR SCART:
5
S/PDIF:
6
7 RS-232:
SD-OUT:
8
CVBS:
9
HD OUT:
10
AC90-240V:
11
12 POWER:
10
5
8
4 6 7
Eingang für die digitalen Signale ihres Kabelnetzbetreibers.
Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose.
Hier steht das Kabelsignal für weitere Geräte zur Verfügung.
Dies kann z.B. ein analoges TV-Gerät sein.
Anschluss für hochwertige Wiedergabegeräte. Nur für diesen Anschluss
können alternative Bildauflösungen gewählt werden.
Standardanschluss für TV-Geräte. Überträgt Video- und Audio-Signale.
CVBS-, YUV- oder RGB-Signal schaltbar (Einstellung im Menü).
Schließen Sie hier Ihren Video- oder DVD-Rekorder an. Der Anschluss
überträgt Video- und Audio-Signale.
Digitaler optischer Audioausgang für digitale Decoder und
Raumklangsysteme.
Datenschnittstelle für den Datenaustausch / Softwareupdate mit dem PC.*
Analoge Audio-Ausgänge (L+R) für den Anschluss an die Stereoanlage.
Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur Verfügung.
Sie können dieses für Geräte ohne Scart-Anschlüsse oder für einen
Monitor verwenden.
Die 3 Komponenten-Ausgänge stellen ein analoges Videosignal (YPbPr)
bereit, bei welchem die Grundfarben getrennt übertragen werden.
Dies wird oft an Beamern verwendet. Die beste Qualität erhalten Sie über
den digitalen HDMI-Anschluss.
230 VAC Netzanschluss des Gerätes.
Über den Netzschalter können Sie den Receiver vollständig ausschalten.
Bei allen Anschlussarbeiten am Gerät bitte den Netzstecker ziehen.
* Hinweis: Sie benötigen für den Datenaustausch zum PC die entsprechende Anwendersoftware, diese erhalten Sie auf
9
10
unserer Internetseite http://www.homecast.de in dem Download-Bereich.
Technische Änderungen und Irrtümer vorbehalten
