3. Receiver anschließen

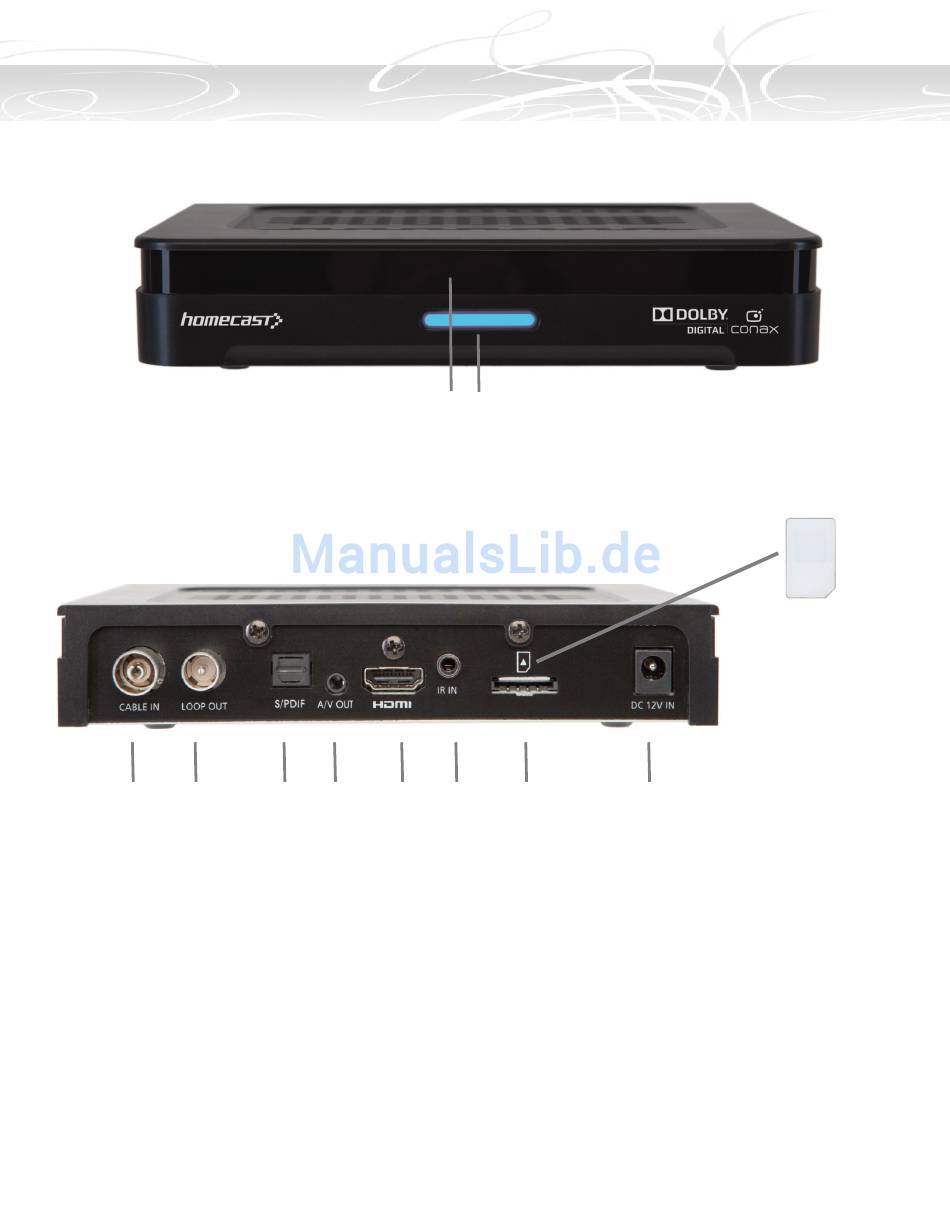

2.1 Ansicht der Vorderseite
1. IR-Sensor:
2. Status-Anzeige:
2.2 Ansicht Rückseite
1
2
1.
CABLE IN:
2.
LOOP OUT:
3.
S/PDIF:
4.
A/V-OUT:
5.
HDMI:
6.
IR-Sensor:
Copyright Homecast Europe GmbH
Empfangsauge für die Signale der Fernbedienung.
Es muss immer „freie Sicht" zur Fernbedienung bestehen.
Zeigt den Betriebszustand des Gerätes an: Blau = Aktiv, Rot = Standby
3
4
5
Eingang für die digitalen Signale des Kabelanschlusses.
Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose.
Hier steht das Signal für weitere Geräte zur Verfügung.
Digitaler optischer Audioausgang für digitale Decoder und
Raumklangsysteme.
Adapteranschluss für analoge Video und Audio-Signale (L+R) für den
Anschluss an das TV-Gerät oder die Stereoanlage.
Anschluss für hochwertige Wiedergabegeräte. Nur für diesen Anschluss
können alternative Bildauflösungen gewählt werden.
Hier können Sie den externen IR Sensor für die Signale der Fernbedienung
anschließen. Dies ist nicht zwangsläufig erforderlich, kann aber praktisch sein
wenn keine direkte Sichtverbindung zu dem Sensor in der Gerätefront besteht.
V1.00
1
2
6
7
8
Information:
Bitte die Simkarte
mit dem Chip nach
unten und der
Abschrägung nach
rechts vorne
einführen.
8
Technische Änderungen und Irrtümer vorbehalten
