2. Bedienelemente und Anschlüsse

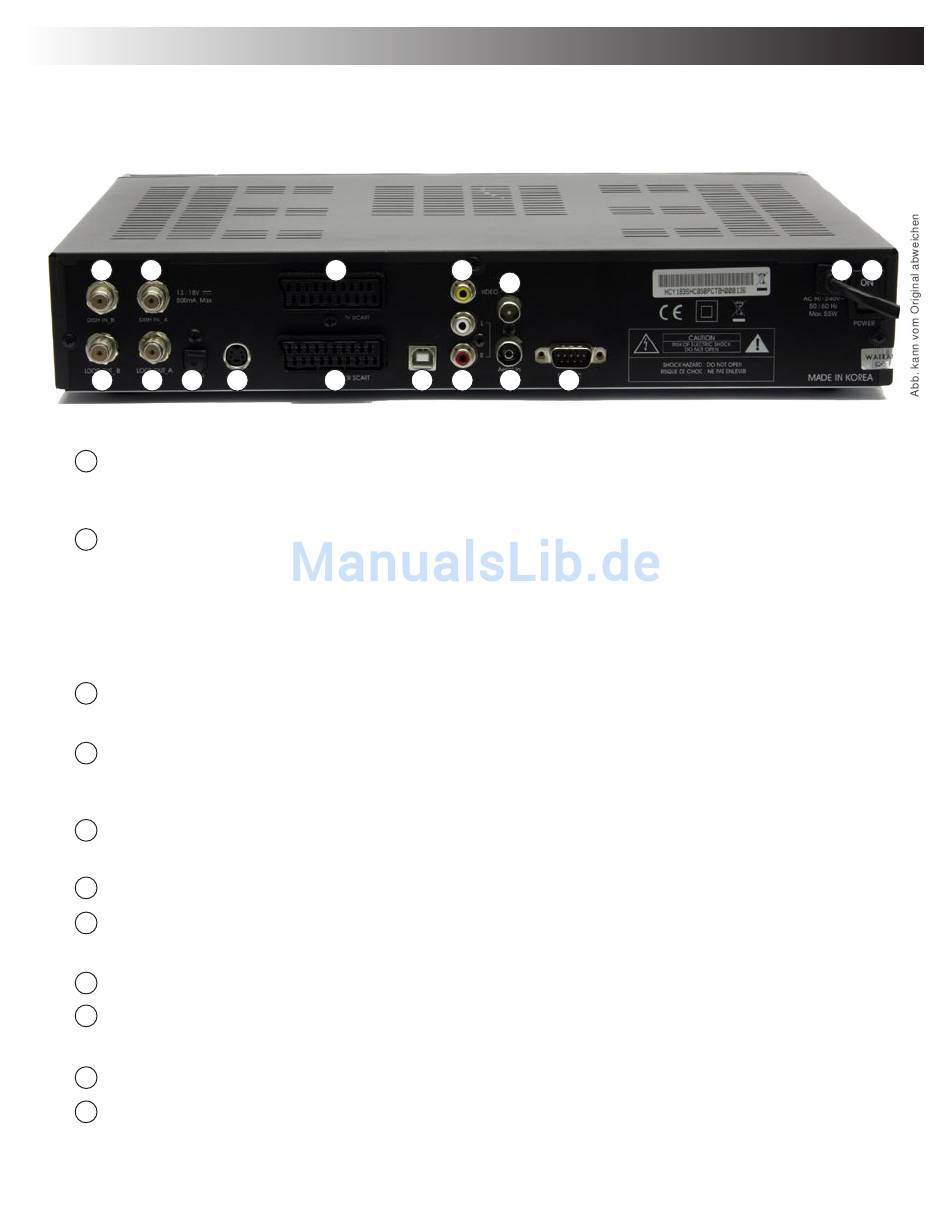

2.3 Ansicht Rückseite
1
2
16
15
14
DISH IN A:
1
DISH IN B:
2
VCR SCART:
3
CVBS:
4
AERIAL IN:
5
AC90-240V:
6
POWER:
7
RS-232:
8
9
TV OUT:
SD-OUT:
10
USB [Typ B]:
11
10
3
13
12
Eingang Tuner 1- für die digitalen Signale der Sat-Empfangsanlage.
Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose oder
dem LNC Ihrer Sat-Anlage.
Eingang Tuner 2- für die digitalen Signale der Sat-Empfangsanlage.
Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose
oder dem LNC Ihrer Sat-Anlage. Für den vollen Funktionsumfang werden 2
Leitungen von der Antenneanlage benötigt.
Wenn dies nicht möglich ist, verwenden Sie die beigelegte
Verbindungsbrücke und verbinden LOOP OUT A mit diesem Eingang.*
Schließen Sie hier Ihren Video- oder DVD-Rekorder an. Der Anschluss
überträgt Video- und Audio-Signale.
Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur Verfügung.
Sie können dieses für Geräte ohne Scart-Anschlüsse oder für einen
Monitor verwenden.
(Antenneneingang) Schließen Sie hier, falls vorhanden, ein weiteres
analoges TV-Antennensignal (Kabelnetz) an.
230 VAC Netzanschluss des Gerätes.
Über den Netzschalter können Sie den Receiver vollständig ausschalten.
Bei allen Anschlussarbeiten am Gerät bitte zuvor den Netzstecker ziehen.
Datenschnittstelle für den Datenaustausch / Softwareupdate mit dem PC.
(TV-Ausgang) Schließen Sie hier Ihr Fernsehgerät über den
Antenneneingang an.
Analoge Audio-Ausgänge (L+R) für den Anschluss an die Stereoanlage.
USB-Anschluss [Typ B] für die Verbindung mit dem PC.**
4
5
11
10
9
8
Technische Änderungen und Irrtümer vorbehalten
6
* Kontrollieren Sie die Tunerverbindung im Antennenmenü
** Sie benötigen die Anwendersoftware „HC-xDrive"
© by Homecast Europe GmbH v. 2.0
7
