KCD_233_Küchenradio.book Seite 11 Freitag, 24. Mai 2013 3:26 15
• Falls Ihr Küchenschrank über eine Lichtblende verfügt, müssen Sie die mit-
gelieferten Abstandshalter verwenden.
• Für die Montage benötigen Sie einen Kreuzschlitz-Schraubendreher.

Montage unter einem Schrank ohne Lichtblende

GEFAHR!
Achten Sie bei der Montage des Gerätes darauf, dass das Netzkabel nicht ein-
geklemmt oder gequetscht wird.
AUX
Funktion Ti mer 1 Ti mer 2
Speicher Programm

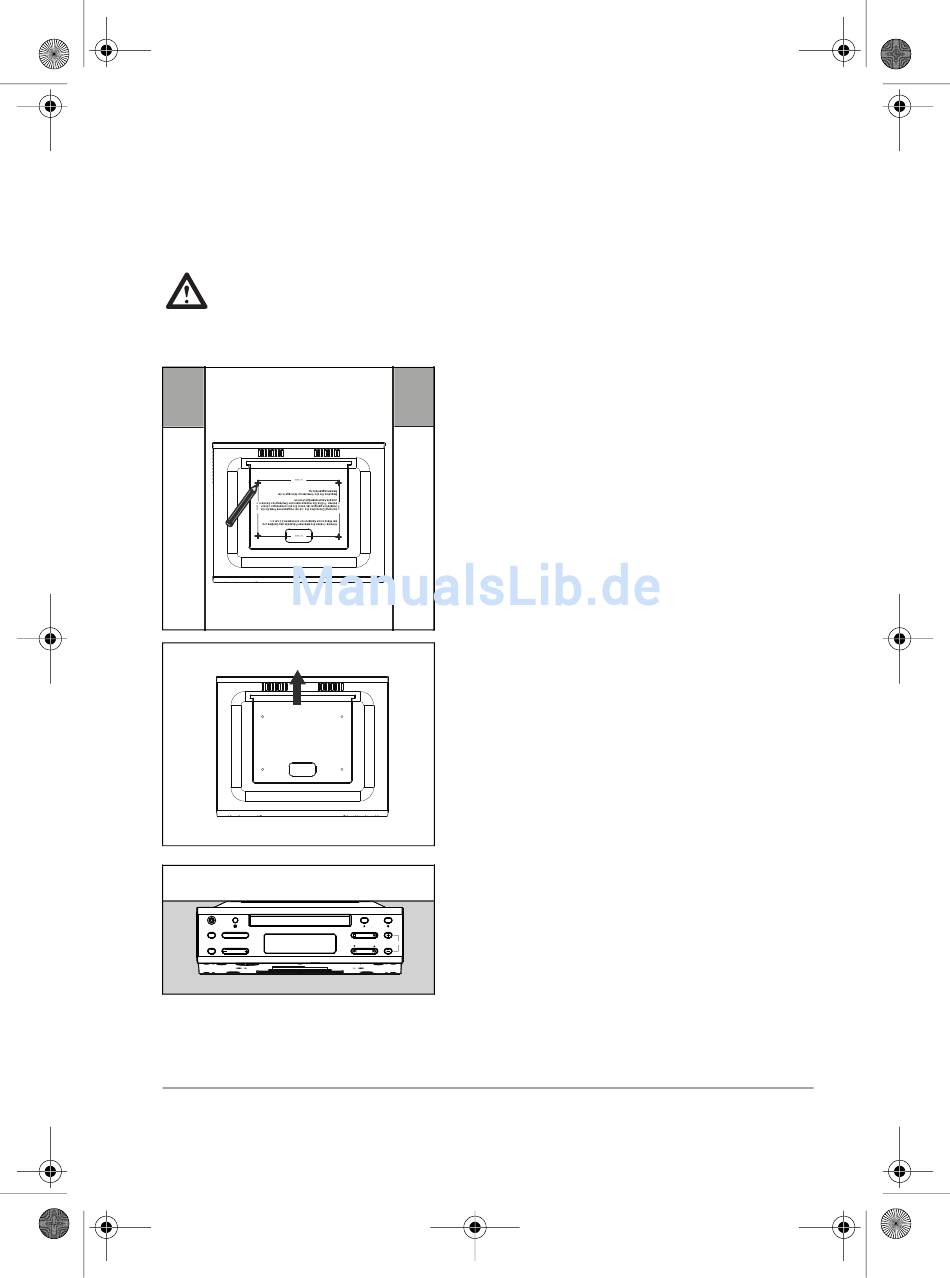

1. Richten Sie die Bohrschablone unter
dem Küchenschrank so aus, dass sich
das skizzierte Küchenradio in der
gewünschten Position befindet. Achten
Sie dabei auf einen Abstand nach unten
und zu allen Seiten von mindestens
5 cm.
Markieren Sie mit einem Bleistift die
Bohrlöcher.
2. Bohren Sie die Löcher, ggf. genügt hier-
für ein kleiner Handbohrer (abhängig
vom Material).
3. Ziehen Sie die Montageplatte nach hin-
ten aus dem Küchenradio heraus.
4. Schrauben Sie die Montageplatte mit den
kurzen Schrauben fest.
5. Setzen Sie das Küchenradio etwas nach
vorne versetzt unter die Montageplatte
und schieben Sie es gerade nach hinten,
bis es einrastet.
Das Küchenradio ist fertig montiert.
Modus AMS Dimmer
Vol
Alarm
11
