Auswerteeinheit an Brandmeldezentrale anschließen
HINWEIS!
i
Um die MPA Melderparallelanzeige anzuschließen und sowohl bei MAX ALARM als auch bei
DIFF ALARM einen Alarm auszulösen, stellen Sie den Dip-Schalter 22 auf ON und schließen Sie
die MPA an die potentialfreien Kontakte 17-19 an.
Um Alarm- und Störungsmeldungen an die BMZ zu übertragen, benutzen Sie die
entsprechenden potentialfreien Kontakte 11-19. Das Störungsrelais ist im Normalbetrieb
angezogen und der Kontakt zwischen 11 und 12 somit geschlossen.

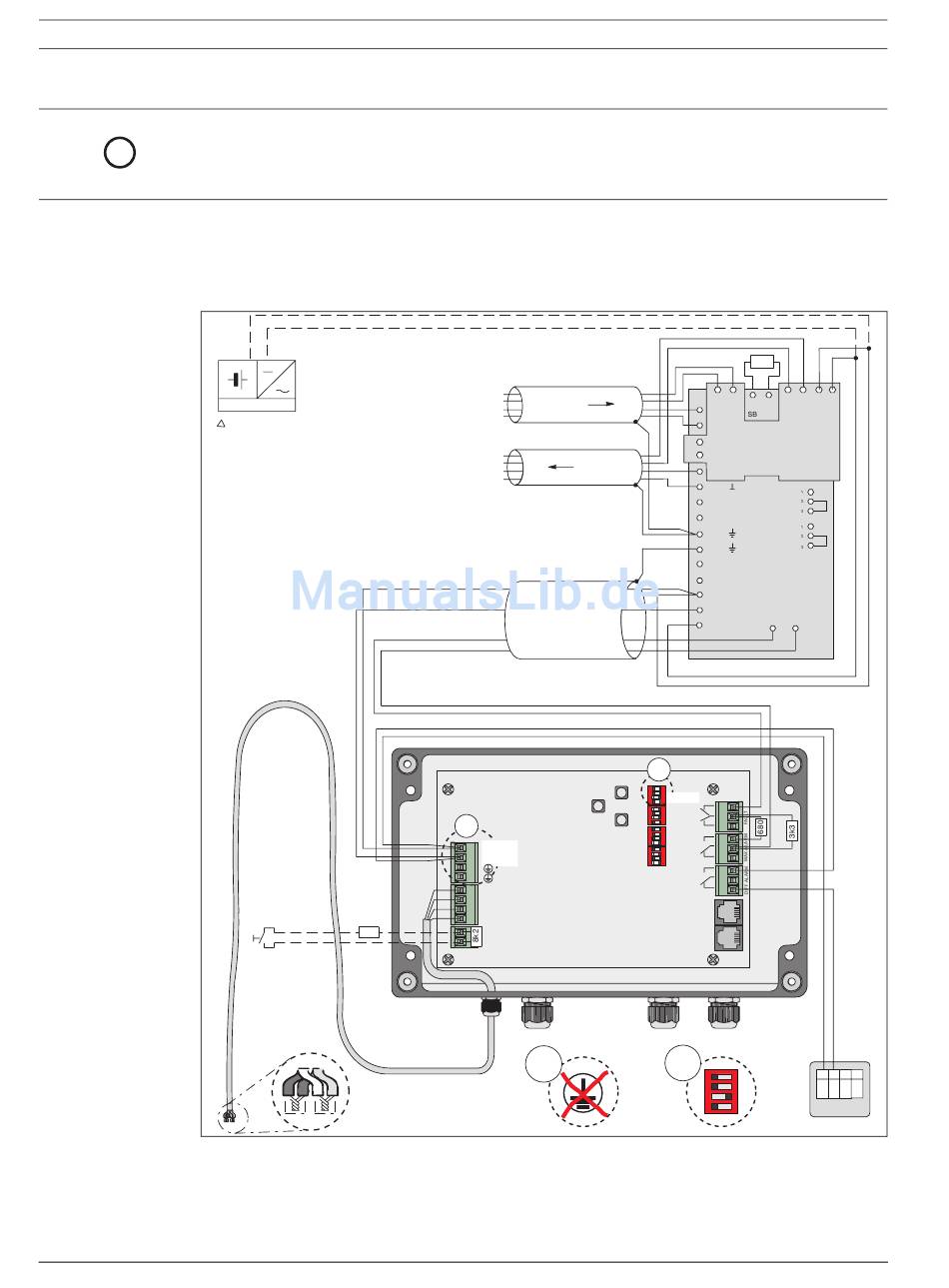

Anschaltezeichnung
F.01U.028.512 | A2 | 2007.03
-U
+U
24 V - 28 V
U > 6V
I > 500 mA
Extern
Reset
3k6
max. 500 m
max. 300 m
+
AUX1
-
LSN
b+
LSN1
a-
+
-
LSN
b+
LSN2
a-
TEST FAULT
RESET
X
TEST ALARM
PWR-
IN+
OR
WH
BL
RD
Ext. Reset
Ext. Reset
X
FCS-LWM-1
3k92
0V 28V
0V
28V
0V
28V
VII1 VII2
I1
NLT1
SA
I2
GAT 100
0V -U
24V +U
II1 NLT2
II2
Br1
II3
U-
II4
U+
III1
Br2
III2
IV1
RR
NSB 100 LSN
IV2
R
V1
KR
UEB
UEA
V2
KA1
VI1
VI2
V3
KA2
+
-
Y
MAX+DIFF
ISOLATE
NO
DIFF TIME
CM
NC
DIFF ALARM
NO
CM
MAX ALARM
NC
NO
CM
NC
Y
- + + +
1 2 3 4
MPA
