Bosch FCS-LWM-1 Installationsanleitung Seite 4

4 de

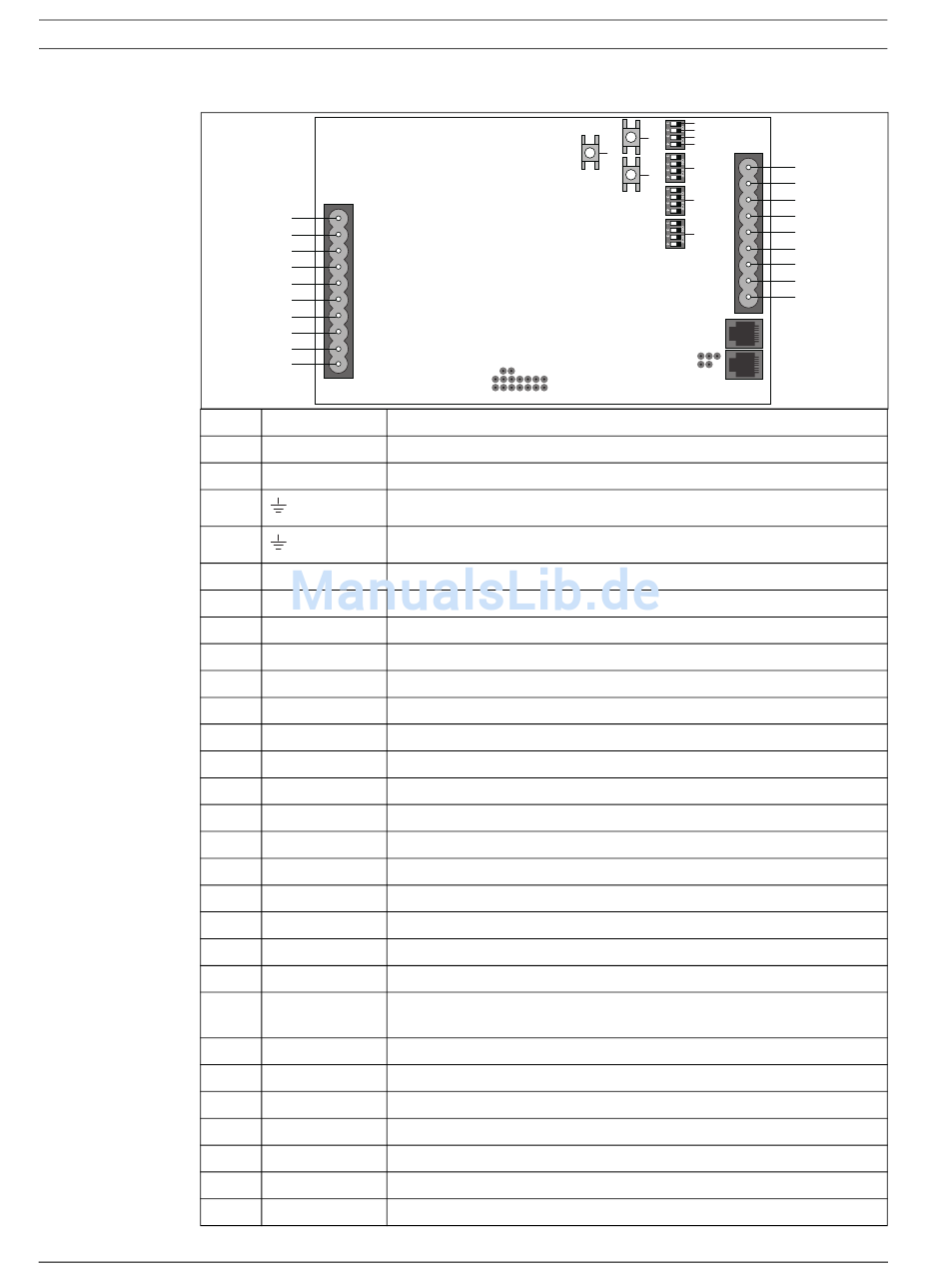

Systemübersicht
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20 + 21 Unbenutzt
22
23
24
25
26
27
28
29
F.01U.028.512 | A2 | 2007.03
1
2
3
4
5
6
7
8
9
10
Bezeichnung Belegung
PWR - Versorgungsspannung
IN + Versorgungsspannung
Erdungsklemme (Nicht benutzen!)
Erdungsklemme (Nicht benutzen!)
SENSOR OR Sensorkabel orange
SENSOR WH Sensorkabel weiß
SENSOR BL Sensorkabel blau
SENSOR RD Sensorkabel rot
EXT. RESET Externer Reset-Eingang
EXT. RESET Externer Reset-Eingang
FAULT NO Störungsrelais Schließer
FAULT CM Störungsrelais Arbeitskontakt
FAULT NC Störungsrelais Öffner
MAX ALARM NO Relais MAX ALARM Schließer
MAX ALARM CM Relais MAX ALARM Arbeitskontakt
MAX ALARM NC Relais MAX ALARM Öffner
DIFF ALARM NO Relais DIFF ALARM Schließer
DIFF ALARM CM Relais DIFF ALARM Arbeitskontakt
DIFF ALARM NC Relais DIFF ALARM Öffner
-
MAX + DIFF Wenn ON, werden bei MAX ALARM oder DIFF ALARM beide Relais
angesteuert.
ISOLATE Wenn ON, wird Störungs- und Alarmmeldung nicht an BMZ geleitet.
DIFF TIME Kalibrierschalter - Zeitspanne der Temperaturerhöhung
DIFF ALARM Kalibrierschalter - Ansprechtemperatur abhängig von DIFF TIME
MAX ALARM Kalibrierschalter - Ansprechtemperatur
TEST FAULT Systemtest Störung (Taster 2 s drücken - Auslösung nach ca. 20 s)
TEST ALARM Systemtest Alarm
RESET Zurücksetzen der Auswerteeinheit
20
21
22
27
23
29
24
28
25
26
LWM 1
Bosch Security Systems
FCS-LWM-1
11
12
13
14
15
16
17
18
19
