FCS-LWM-1

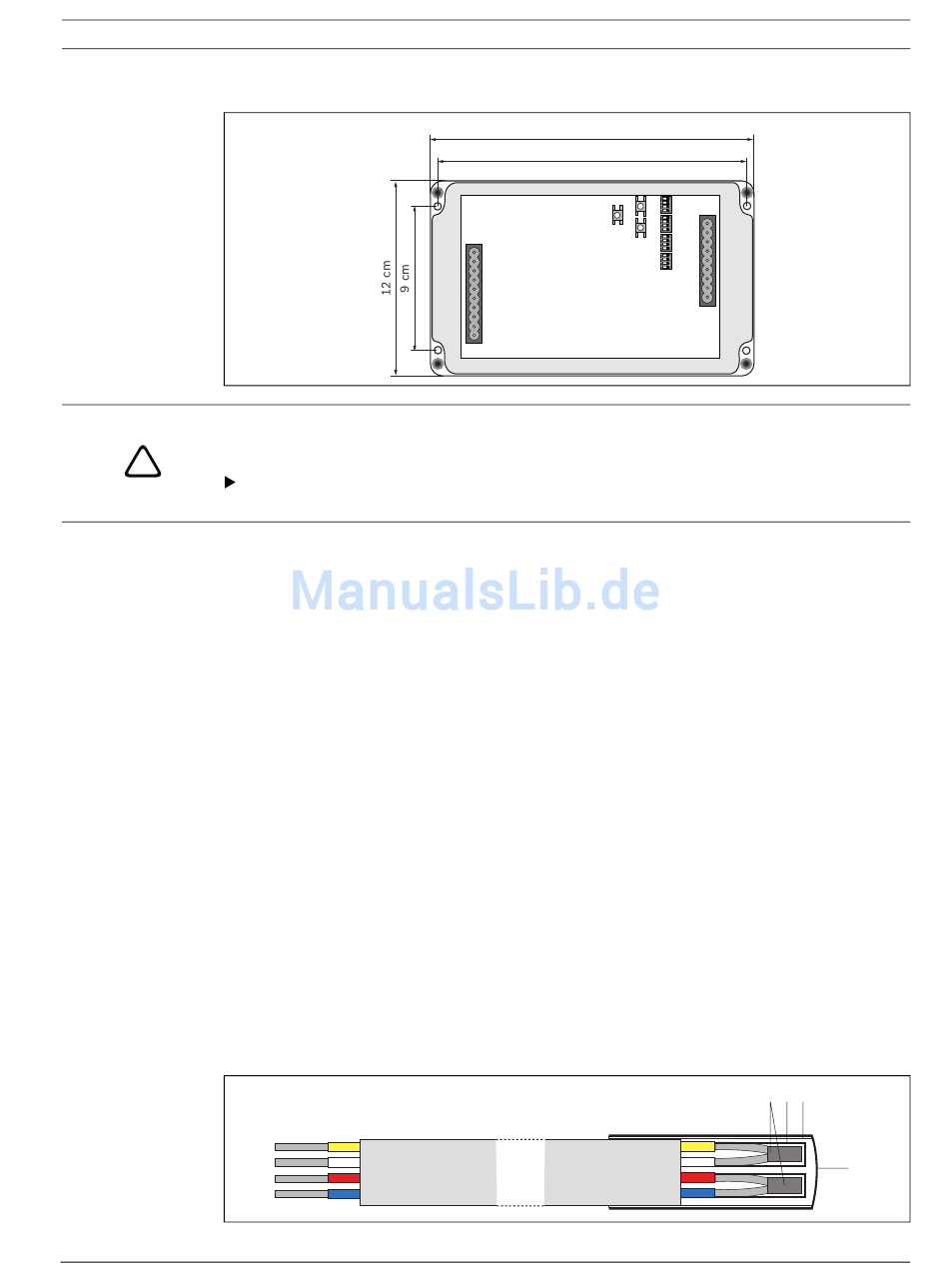

Montage Detektorkastens und Kabel
VORSICHT!
Gefahr des Kabelbruchs.
!
Die Installation bei Temperaturen unter 0 °C kann zu einem Bruch des Kabelmantels führen.
Beachten Sie die folgenden Vorschriften bei der Verlegung des Sensorkabels:
–
–
–
–
Anschaltung
Sensorkabel anschließen
Sensorkabelenden A und B:
1.
2.
Sensorkabelende A:
3.
Sensorkabelende B:
4.
5.
6.
7.
8.
Bosch Security Systems
Installieren Sie das Kabel bei Temperaturen über 0 °C und halten Sie den
Mindestbiegeradius von 2,5 cm ein.
Befestigungen alle 50 cm
Abstand Sensorkabel zu Decken oder wärmeableitenden Materialien beträgt
mindestens 1 cm
Mindestbiegeradius des Sensorkabels bei einem Befestigungspunkt beträgt 2,5 cm
Befestigungsklemmen nicht zu fest anziehen
Manteln Sie beide Kabelenden 15 mm ab. Isolation der vier Leiter nicht beschädigen.
Isolieren Sie anschließend die vier Leiter etwa 10 mm ab. Entfernen Sie die Lackierung
des orangen und roten Leiters.
Schließen Sie die vier Leiter von Kabelende A an der Auswerteeinheit an.
Verdrillen Sie das weiße mit dem orangen Leiter und löten Sie diese zusammen (1).
Verdrillen Sie das blaue mit dem roten Leiter und löten Sie diese zusammen (1).
Die Lötverbindungen mit den kleinen Schrumpfschläuchen (2) isolieren und schrumpfen.
Schieben Sie den weißen Schrumpfschlauch (3) und abschließend die schwarze
Endkappe (4) über alle vier Leiterenden und schrumpfen Sie diese erneut.
Schließen Sie die Leiter entsprechend der Farbe an die jeweiligen Anschlüsse 5-8 der
Auswerteeinheit an.
A
20 cm
19 cm
LWM 1
B
F.01U.028.512 | A2 | 2007.03
de
5
1 2 3
4
