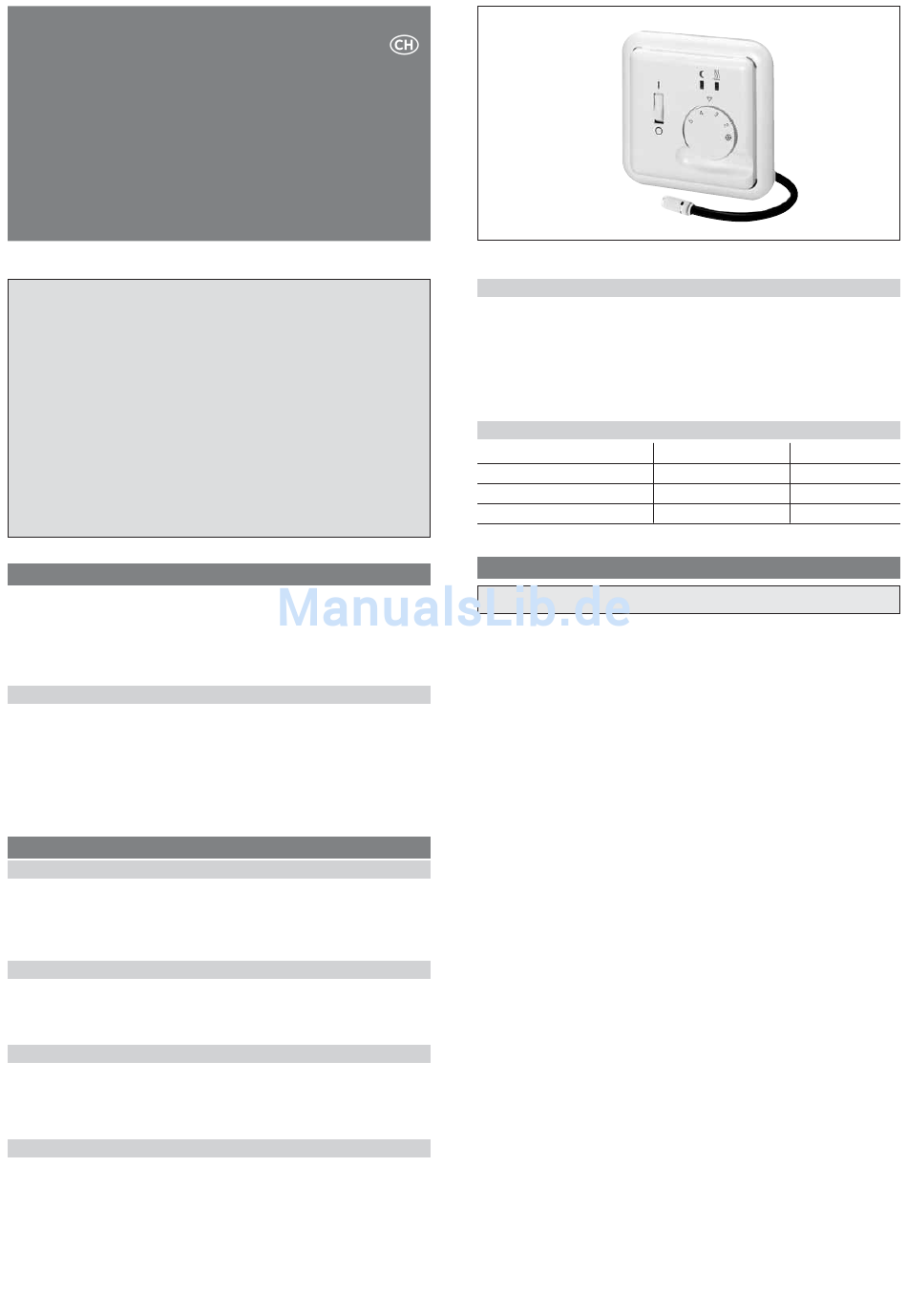

Eberle FRe F2A Montage- Und Bedienungsanleitung

468 931 003 023
Montage- und Bedienungsanleitung
elektronischer Fussbodentemperaturregler
mit Absenkeingang
FRe F2A, 517 8161...
Achtung–1 !
Das Gerät darf nur durch einen Elektrofachmann geöffnet und
gemäss dem Schaltbild am Gerät bzw. dieser Anleitung instal-
liert werden. Dabei sind die bestehenden Sicherheitsvorschrif-
ten zu beachten.
Um Schutzklasse II zu erreichen müssen entsprechende Installa-
tionsmassnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät dient der
Regelung der Temperatur ausschliesslich in trockenen und ge-
schlossenen Räumen, mit üblicher Umgebung. Das Gerät ist
gemäss VDE 0875 bzw. EN 55014 funkentstört und arbeitet nach
der Wirkungsweise 1C (EN 60730)
1. Anwendungsgebiete
Der elektronische Fussbodentemperaturregler wird verwendet zur
Regelung von elektrischer(n):
• Fussbodendirektheizung
• Fussbodentemperiersystemen
Merkmale
• Nachtabsenkung, Eingang für externe Schaltuhr
• Anzeigelampen für „Regler fordert Wärme an" und Absenk-
betrieb
• Netzschalter 2-polig
• Montage in Unterputzdose 60 mm
2. Funktionsbeschreibung
2.1 Funktionen
Die Fussbodentemperatur wird über den Einstellknopf eingestellt.
Sie wird durch den Fernfühler gemessen.
Die Ziffernskala *...5 entspricht einer Temperatur von 10...50 °C.
Lampen
rot: Regler fordert Wärme an
grün: Absenkbetrieb ist aktiv
2.2 Funktionen des Absenkeinganges TA
Über den TA-Eingang kann die unter 2.3 gewählte Absenkung akti-
viert werden.
2.3 Wahl der Absenktemperatur
Über Steckbrücke J3 kann zwischen 3 °C oder 5 °C Absenk-
temperatur gewählt werden.
J3 2-polig gesteckt 5 °C Absenkung (Auslieferzustand)
J3 1-polig gesteckt 3 °C Absenkung
Die am Knopf aussen eingestellte Temperatur wird um diesen
Wert reduziert.
Einseitiges Stecken der Jumper verhindert den Verlust.
2.4 Defekt des Fernfühlers
Bei einem Fühlerfehler (Kurzschluss oder Bruch) geht der Regler
in den Fehlerbetrieb. Dabei wird max. mit 30 % der Energie geheizt
(Einschalten für 30 % der Zeit). Dies bewirkt einen Frost- und Über-
hitzungsschutz.
Bei Fühlerfehler blinken beide Lampen.
2.5 Funktion der Lampen
Funktion
Heizung ist an
Absenkbetrieb
Fussbodenfühler defekt
3. Elektrischer Anschluss
Achtung! Stromkreis spannungsfrei schalten
Anschluss in folgenden Schritten:
• Abziehen des Temperatur-Einstellknopfes
• Lösen der Befestigungsschraube
• Abnehmen des Gehäuseoberteils
• Anschluss gemäss Schaltbild (s. Gehäuseboden)
Fussbodenfühler F 193 720
Dieser Fühler sollte so montiert werden, dass die zu regelnde
Temperatur richtig erfasst werden kann.
Der Fühler sollte in einem Schutzrohr verlegt werden. Dies
erleichtert einen späteren Austausch.
Fühler nicht in der Nähe von Starkstromleitungen verlegen.
Andernfalls ist ein abgeschirmtes Kabel zu verwenden.
Der Fühler kann durch ein Kabel das für Netzspannung geeignet
ist, bis zu 50 m verlängert werden.
Achtung!
Die Fühlerleitungen führen Netzspannung (230 V)
Lampe grün Lampe rot
ein
ein
blinkt blinkt
