6. CPU-, Gehäuse- und optionale Lüfteranschlüsse (4-pol. CPU_FAN, 3-pol.
CHA_FAN1~2, 3-pol. PWR_FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~2000mA (24 W max.)
oder insgesamt 1 A ~ 7A (84 W max.) mit +12V. Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes
Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!

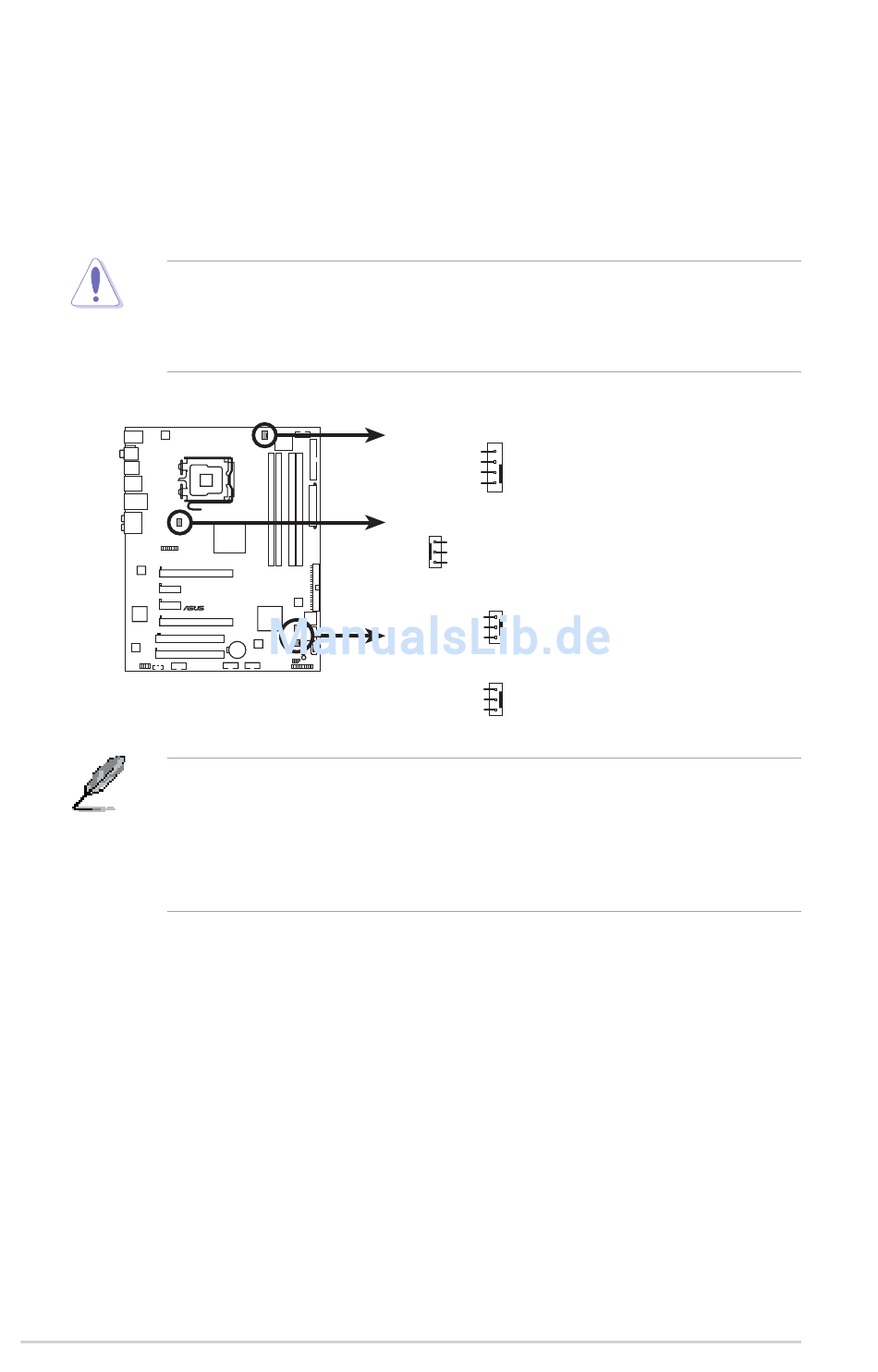

P5E3 Fan connectors
•
•
2-28
P5E3
®
Nur die Anschlüsse CPU-FAN und CHA-FAN 1-2 unterstützen die ASUS
Q-Fan.
Wenn Sie zwei Grafikkarten installieren, schließen Sie für eine bessere
Kühlung das Kabel des Rückseitenlüfters an den Anschluss CHA_FAN1
oder CHA_FAN2 an.
CPU_FAN
CPU FAN PWM
CPU FAN IN
CPU FAN PWR
GND
CHA_FAN1
GND
+12V
Rotation
CHA_FAN2
Rotation
+12V
GND
PWR_FAN
Rotation
+12V
GND
