3. ICH9R Serial ATA-Anschlüsse (7-pol. SATA1~6)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-
Festplatten und optischen Laufwerken vorgesehen. Wenn Sie bereits Serial
ATA-Laufwerke installiert haben, können Sie mit Hilfe der Intel
Storage-Technologie über den integrierten Intel
RAID 0, RAID 1, RAID5 und RAID10-Konfiguration erstellen.

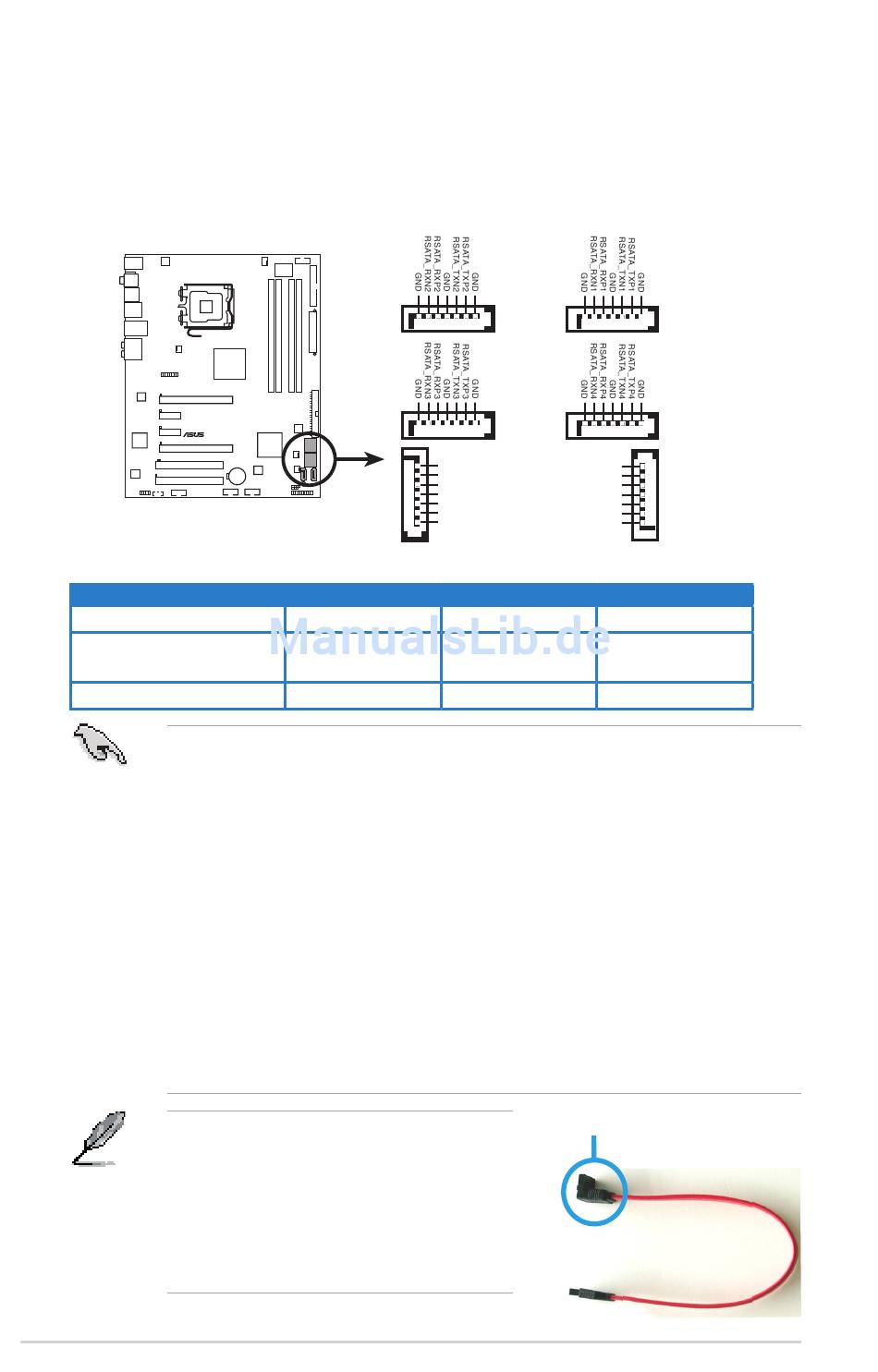

P5E3 SATA connectors
Serial ATA-Festplattenanschluss
Anschluss
SATA1/2
SATA3/4
SATA5/6
•
•
•
•
Verbinden Sie das rechtwinklige Ende
des SATA-Signalkabels mit dem SATA-
Gerät. Sie können auch das rechtwinklige
Ende des SATA-Signalkabels mit dem
integrierten SATA-Anschluss verbinden,
um mechanische Konflikte mit großen
Grafikkarten zu vermeiden.
2-26
P5E3
®
Farbe
Rot
Rot
Rot
Diese Anschlüsse wurden im Werk auf Standard IDE-Modus eingestellt.
In diesem Modus können Sie Serial ATA Boot/Datenlaufwerke mit diesen
Anschlüssen verbinden. Falls Sie mit diesen Anschlüssen ein Serial ATA
RAID-Set erstellen möchten, stellen Sie das Element Configure SATA as
im BIOS auf [RAID] ein. Details siehe Abschnitt 4.3.6 SATA-Konfiguration.
Bevor Sie ein RAID-Set erste llen, lesen Sie sich Abschnitt 5.4.2 Intel RAID-
Konfiguration oder das auf der Support-DVD des Motherboards enthaltene
Handbuch durch.
Vor der Benutzung von Serial ATA-Laufwerken muss der Windows
Service Pack 1 installiert werden. Die Serial ATA RAID-Funktion (RAID 0, 1,
5, and 10) ist nur unter Windows
Stellen Sie bei der Verwendung von Hot-Plugging und NCQ das Element
Configure SATA as im BIOS auf [AHCI] ein. Details siehe Abschnitt 4.3.6
SATA-Konfiguration.
ICH9R RAID-Controller eine
®
SATA2
SATA3
GND GND
RSATA_RXN6 RSATA_TXP5
RSATA_TXN5
RSATA_RXP6
GND
GND
RSATA_TXN6 RSATA_RXP5
RSATA_TXP6 RSATA_RXN5
GND
GND
SATA6
Einstellung
Master
Slave
Master
XP oder neueren Versionen verfügbar.
®
Rechtwinkliges Ende
Kapitel 2: Hardwarebeschreibungen
® Matrix
SATA1
SATA4
SATA5
Verwendung
Boot-Laufwerk
Datenlaufwerk /
Boot-Laufwerk
Boot-Laufwerk
XP
®
