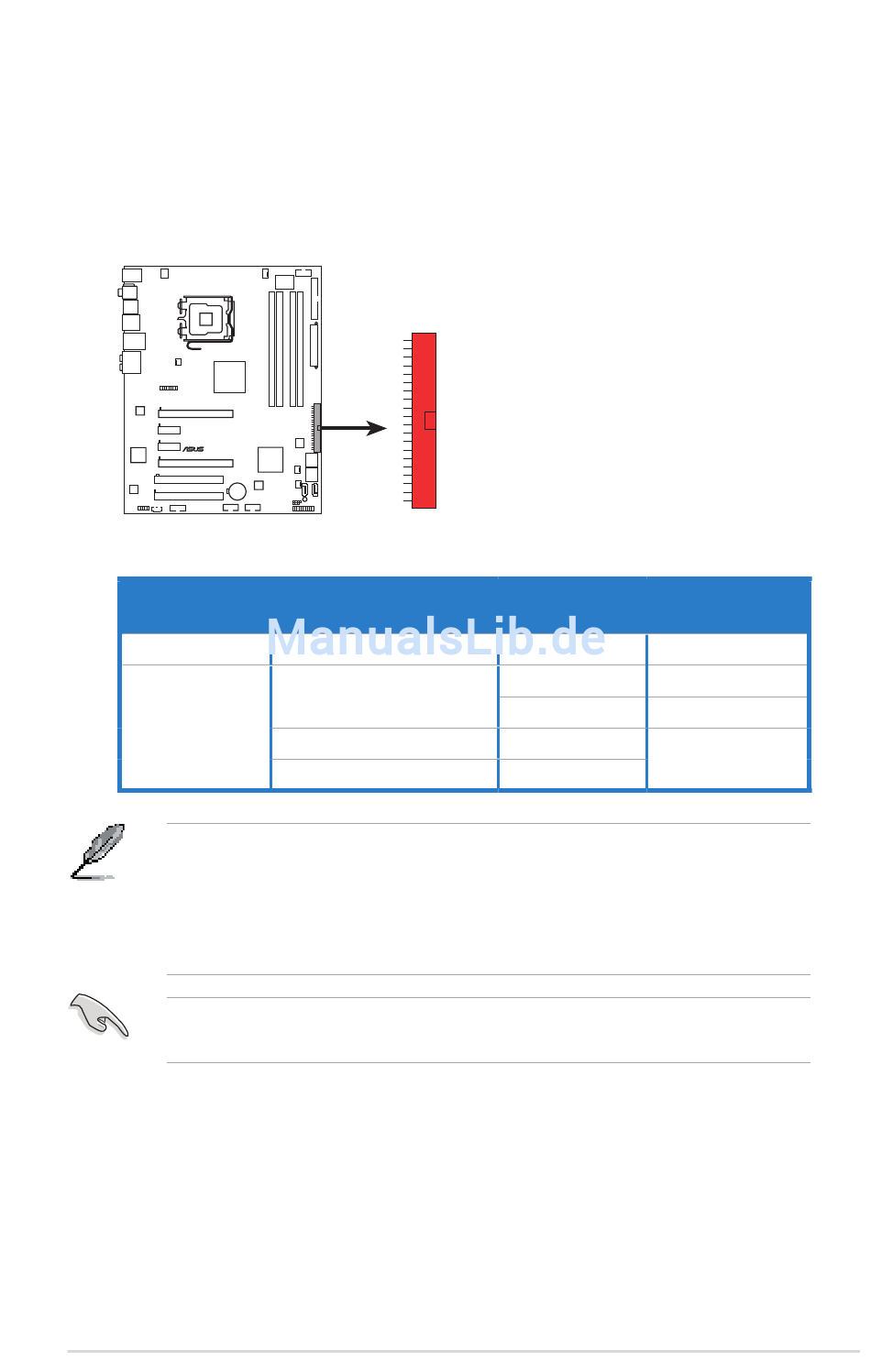

2. IDE-Anschluss (40-1 pol. PRI_IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA (133/100)-Signalkabel auf.
Jedes Ultra DMA 133/100-Signalkabel hat drei Anschlüsse: blau, schwarz,
und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des
Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu
konfigurieren.
P5E3
®
P5E3 IDE connector
Ein Laufwerk
Zwei Laufwerke Cable-Select
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
• Verwenden Sie für Ultra DMA 133/100 IDE-Geräte ein 80-adriges
IDE-Kabel.
Wenn ein Gerätejumper auf "Cable-Select" eingestellt ist, müssen alle anderen
Gerätejumper ebenfalls diese Einstellung haben.
ASUS P5E3
Laufwerksjumper
Cable-Select oder Master
Master
Slave
PRI_EIDE
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
Laufwerks-
Modus
-
Master
Slave
Master
Slave
Kabelanschluss
Schwarz
Schwarz
Grau
Schwarz oder grau
