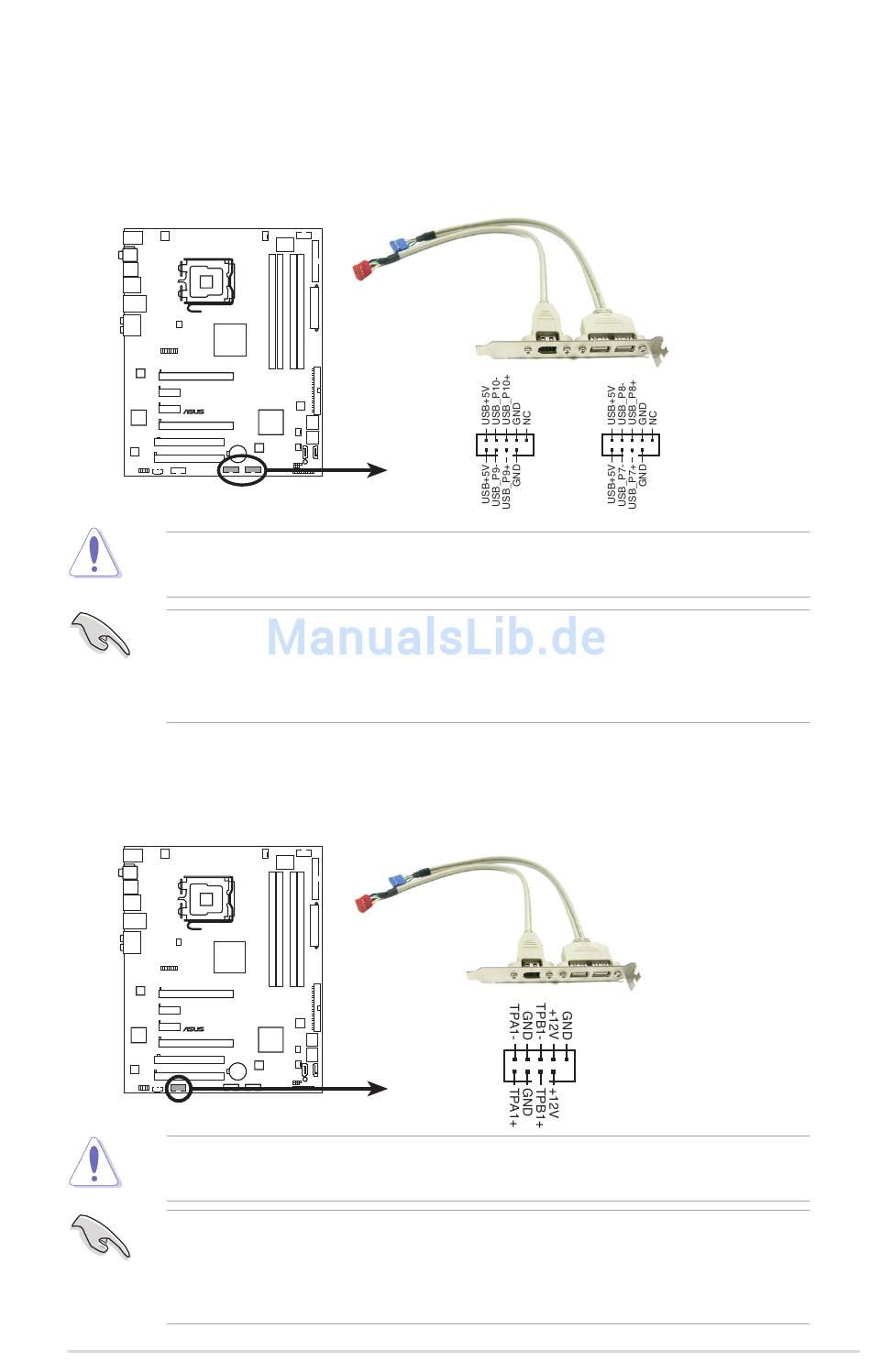

4. USB-Anschlüsse (10-1 pol. USB 78, USB 910, USB 1112)
Diese Anschlüsse sind für die USB 2.0-Ports vorgesehen. Verbinden Sie
USB/GAME-Modulkabel mit einem dieser Anschlüsse, und installieren Sie
das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses.
Diese USB-Anschlüsse entsprechen den USB 2.0-Spezifikationen, die eine
Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützen.
P5E3
®
P5E3 USB 2.0 connectors
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
Falls die Fronttafel Ihres Gehäuses USB-Anschlüsse unterstützt, können Sie
ein Fronttafel-USB-Kabel an diese Anschlüsse anschließen. Verbinden Sie das
USB-Kabel zuerst mit dem ASUS Q-Connector (USB, blau), und verbinden Sie
dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard.
5. IEEE 1394a-Anschluss (10-1 pol. IE1394_2)
Dieser Anschluss ist für einen zusätzlichen IEEE 1394-Port vorgesehen. Verbinden
Sie das IEEE 1394-Modul-Kabel mit diesem Anschluss und installieren Sie dann
das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses.
P5E3
®
P5E3 IEEE 1394a connector
Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394a-Anschluss, sonst
wird das Motherboard beschädigt!
Falls die Fronttafel Ihres Gehäuses über einen IEEE1394-Anschluss verfügt,
können Sie an diesen Anschluss ein FireWire/1394-Kabel anschließen. Verbinden
Sie zuerst das 1394-Kabel mit dem ASUS Q-Connector (1394, rot), und schließen
Sie dann den Q-Connector (1394) an den 1394-Anschluss am Motherboard an.
ASUS P5E3
USB910 USB78
IE1394_2
PIN 1
