AGFEO AS 200 IT Installationsanleitung Seite 6

AS 43, AS 45, AS 200 IT
Gehäuse befestigen
- Benutzen Sie zum Anzeichnen der drei Bohrlöcher die beigelegte Bohrschablone.
- Achten Sie beim Anzeichnen der Bohrlöcher, dass sich an diesen Stellen keine verdeckt ge-
führten Leitungen (Gas-, Wasser-, Stromleitungen, o.ä.) befinden!
- Bohren Sie die drei Bohrlöcher.
Steinbohrer: 6 mm, Bohrlochtiefe: 40 mm
oder
Holzbohrer: 3,5 mm, Bohrlochtiefe: 35 mm
- Schlagen Sie die Dübel bündig zur Wand ein.
- Drehen Sie die zwei oberen Schrauben so weit ein, bis der Schraubenkopf ca. 3 mm Abstand
von der Wand hat.
- Hängen Sie die TK-Anlage auf die oberen Schrauben und ziehen Sie die TK-Anlage an der Wand
nach unten bis zum Anschlag.
- Schrauben Sie die TK-Anlage mit der dritten Schraube im unteren Dübel fest.

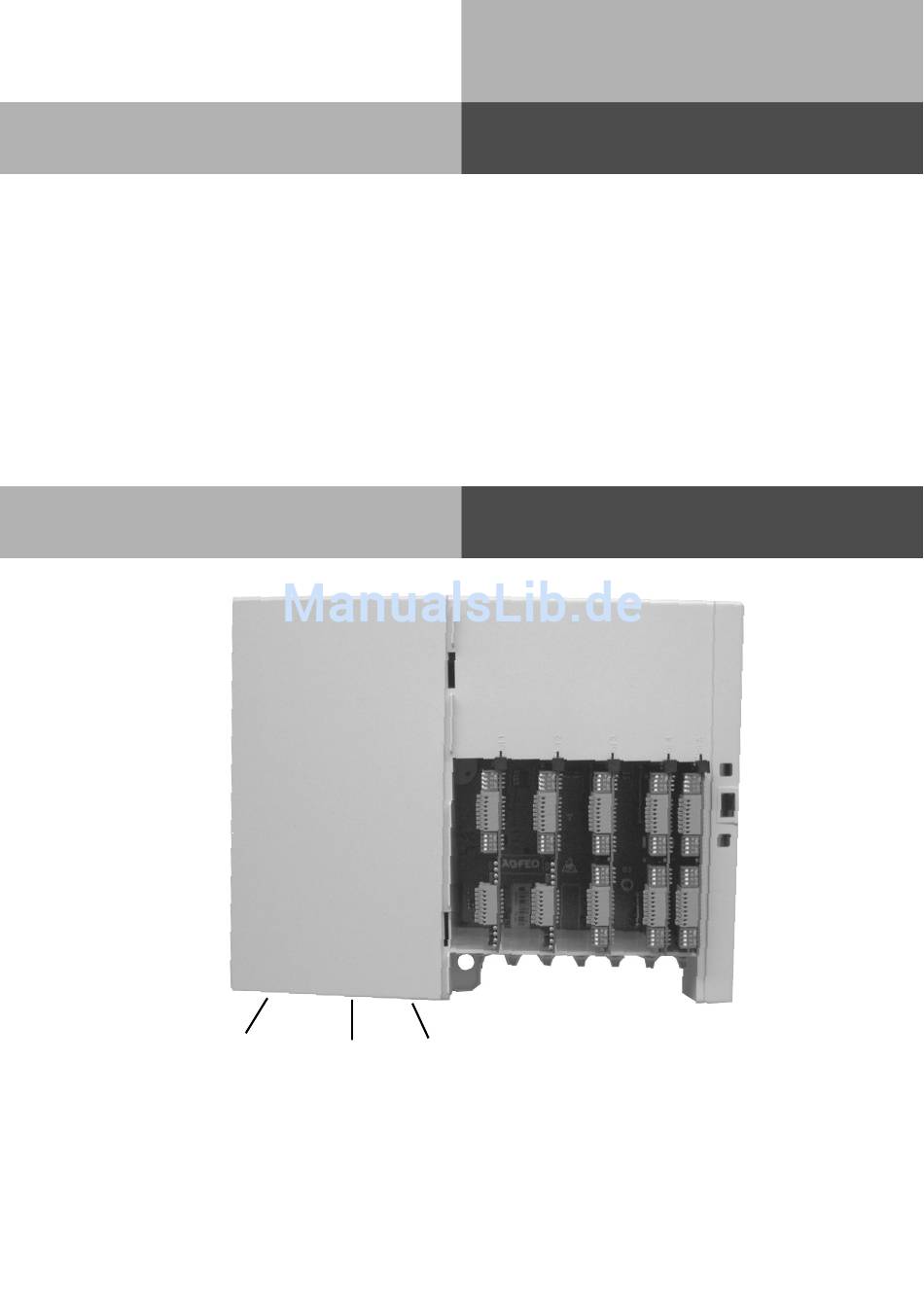

Modulschacht der AS 43, AS 45
Hinweis:
Die AS 43 stellt nur die Modulslots 1-3 zur Verfügung!
6
Vernetzungs USB Anschluss
Buchsen
(Nur AS 45)
Modulslot
1 2
PC/Drucker (RS 232C)
(D-Sub 9-Buchse)
3 4 5
