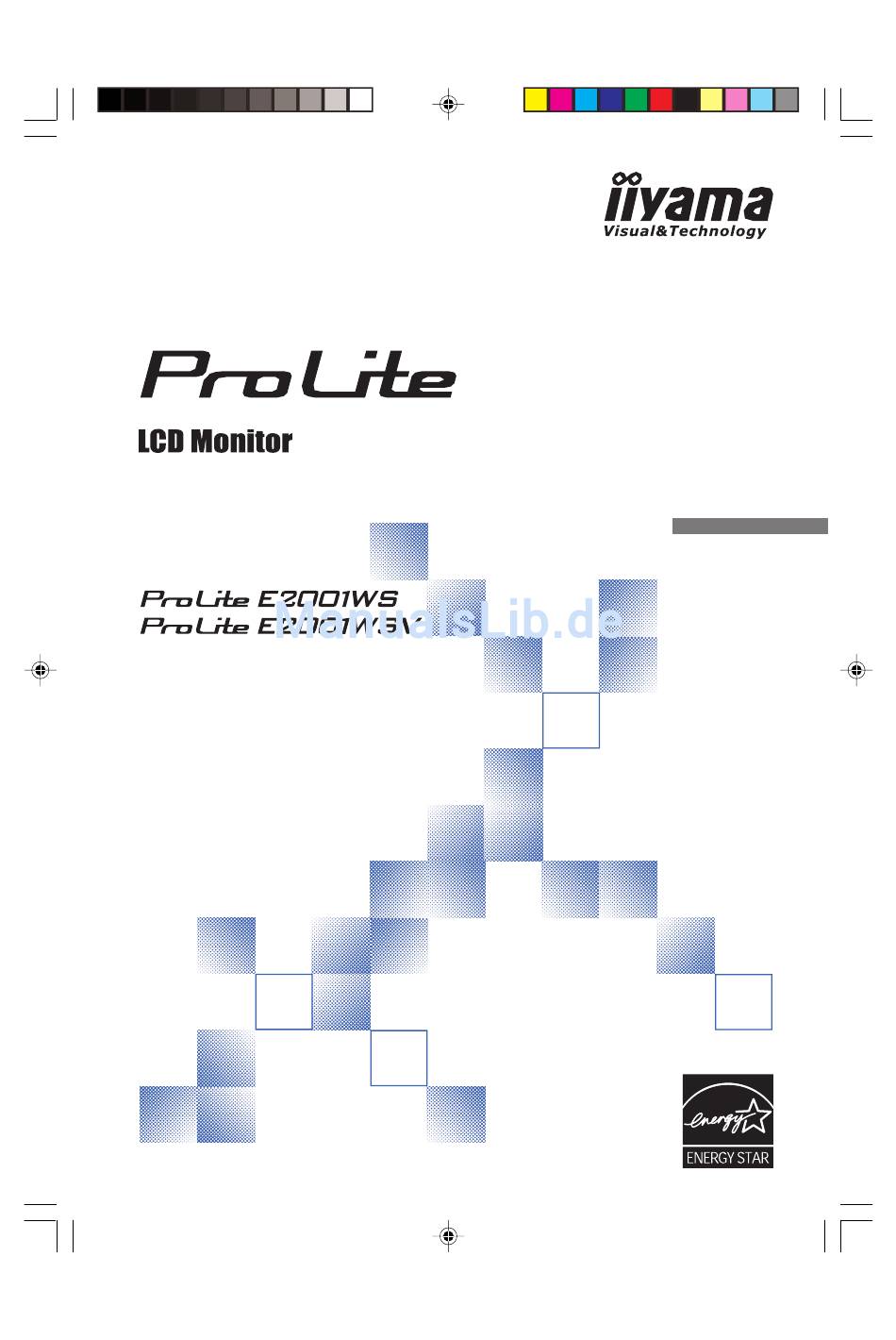

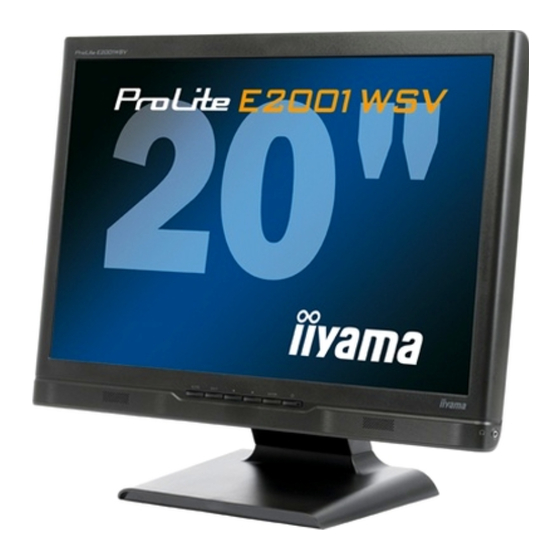

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-Monitor
und bedanken uns für das Vertrauen, das
Sie uns entgegenbringen. Damit Ihre
Arbeit nicht durch Fehleinstellungen
getrübt wird, bitten wir Sie, sich einige
Minuten Zeit zu nehmen und dieses
Handbuch durchzulesen, bevor Sie Ihren
neuen iiyama TFT-Monitor das erste Mal
in Betrieb nehmen. Bitte bewahren Sie
diese Anleitung zum späteren
Nachschlagen sorgfältig auf.
PLE2001WS-ge-m034a01.p65
1
2007/07/02, 9:24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama PROLITE E2001WS
Inhaltszusammenfassung für iiyama PROLITE E2001WS
- Seite 1 Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR - Bestimmungen ® ® für effiziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ................1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ........ 3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 FEATURES ..................4 PACKUNGSINHALT ................4 STÄNDER VERWENDEN ..............5 BEDIENUNGSELEMENTE UND ANSCHLÜSSE ......... 6 MONITOR ANSCHLIESSEN .............. - Seite 4 PLE2001WS-ge-m034a01.p65 2007/07/02, 9:24...
-
Seite 5: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. HINWEIS Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service Center. Die Adresse finden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren... -
Seite 8: Vor Der Bedienung Des Monitors
VESA DPMS) ® Ergonomisches Design: Erfüllt TCO ’03 und MPR 3 3 3 3 3 Digitaler Eingang (DVI-D, HDCP kompatibel) für klare Anzeige : ProLite E2001WS Konform mit VESA-Montage-Standard (100mm×100mm) PACKUNGSINHALT Folgendes Zubehör sollte im Paket enthalten sein. Sehen Sie nach, ob alle Teile mit dem Monitor geliefert wurden. -
Seite 9: Ständer Verwenden
HOW TO USE THE STAND STÄNDER VERWENDEN Bei Auslieferung des Monitors ist der Ständer nicht an ihm befestigt. Befestigen Sie den Ständer erst, bevor Sie den Monitor bedienen. Trennen Sie den Ständer wieder ab, bevor Sie den Monitor wieder einpacken. Stellen Sie den Ständer auf eine stabile Oberfläche. -
Seite 10: Bedienungselemente Und Anschlüsse
M 15-poliger D-SUB Mini-Anschluss (D-SUB) N Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass HINWEIS der Monitor ohne Erlaubnis entfernt wird. * Nur bei ProLite E2001WS verfügbar. VOR DER BEDIENUNG DES MONITORS PLE2001WS-ge-m034a01.p65 2007/07/02, 9:24... -
Seite 11: Monitor Anschliessen
Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 12: Computer-Einstellung
Siehe Seite 22, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 13: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 22 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRMEINSTELLUNGEN auf Seite 14. A A A A A Drücken Sie auf die Taste ENTER, um das Bildschirm-Menü (OSD) aufzurufen. -
Seite 14: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Setup Nur für analogen Eingang Auto Adjust Einstellungselement Problem / Option Zu drückende Taste Auto Setup * H. / V. Position, Pixeluhr und Phase automatisch anpassen. Direct Auto Adjust * Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRMEINSTELLUNGEN auf Seite 14. - Seite 15 Geometrie Nur für analogen Eingang Geometry Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position Zu weit rechts H. Position Zu weit unten V. Position Zu weit oben V. Position Pixeluhr Zu eng Pixel Clock Zu weit Zur Korrektur von flimmerndem Text Phase oder flimmernden Zeilen...
- Seite 16 Sprache Language Einstellungselement Problem / Option Zu drückende Taste English Englisch Holländisch Nederlands Sprache Polski Français Französisch Polnisch Language Russisch Deutsch Deutsch Japanisch Italiano Italienisch Español Spanisch Vereinfachtes Chinesisch Abruf Recall Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Alle Einstellungen Recall All Nein...
-
Seite 17: Input Select
Eingabeauswahl Nur bei ProLite E2001WS verfügbar. Input Select Einstellungselement Problem / Option Zu drückende Taste D-sub Wählen Sie Analog-Eingang. Eingabeauswahl Wählen Sie Digital-Eingang. Input Select Wenn nur einer der Signaleingänge mit der Signalquelle verbunden ist, wird dieser HINWEIS verbundene Eingang automatisch ausgewählt. Die Funktion zur Eingangsauswahl steht nicht zur Verfügung, wenn es über den ausgewählten Anschluss keinen Signaleingang... -
Seite 18: Bildschirmeinstellungen
Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 19 C C C C C Drücken Sie auf die Auto-Taste. (Auto Setup) D D D D D Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde.
- Seite 20 G G G G G Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. NOTE Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte F und G , da Pixeluhr in diesem Fall evtl.
-
Seite 21: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den ® Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 22: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. -
Seite 23: Informationen Zum Recycling
Spezifikationen des Monitors. Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE PLE2001WS-ge-m034a01.p65 2007/07/02, 9:25... -
Seite 24: Anhang
ANHANG TECHNISCHE DATEN ProLite E2001WS LCD- System a-Si TFT Active Matrix Fläche Größe Diagonal: 51,1cm / 20,1" Lochabstand 0,258mm H × 0,258mm V Helligkeit 250cd/m (Standard) Kontrastrate 1000 : 1 (Standard) Ansichtbereich rechts / links / auf / ab: jeweils 80 Grad (Standard) Reaktionszeit 5ms (Schwarz, Weiß, Schwarz) - Seite 25 ProLite E2001WSV LCD- System a-Si TFT Active Matrix Fläche Größe Diagonal: 51,1cm / 20,1" Lochabstand 0,258mm H × 0,258mm V Helligkeit 250cd/m (Standard) Kontrastrate 1000 : 1 (Standard) Ansichtbereich rechts / links / auf / ab: jeweils 80 Grad (Standard) Reaktionszeit 5ms (Schwarz, Weiß, Schwarz) Anzeigefarben...
-
Seite 26: Abmessungen
ABMESSUNGEN DIMENSIONS 480,0mm/18,9" 58,0mm/2,3" 436,0mm/17,2" 226,0mm/8,9" KONFORMES TIMING Vertikale Horizontale Videomodus Dot Clock Frequenz Frequenz 31.468kHz 59.941Hz 25.175MHz 640 × 480 37.500kHz 74.997Hz 31.500MHz 37.878kHz 60.317Hz 40.000MHz SVGA 800 × 600 46.875kHz 75.001Hz 49.500MHz 48.362kHz 60.002Hz 65.000MHz 1024 × 768 60.024kHz 75.039Hz 78.750MHz... -
Seite 27: Steckerbelegung
Datenleitung (SDA) * T.M.D.S Daten 0 Masse V-Sync T.M.D.S Daten 1– T.M.D.S Daten 1+ T.M.D.S Takt Masse T.M.D.S Daten 1 Masse T.M.D.S Takt + T.M.D.S Takt – Compliant to VESA DDC. Nur bei ProLite E2001WS verfügbar. ANHANG M034A01 PLE2001WS-ge-m034a01.p65 2007/07/02, 9:25...
